¿Cómo instalar una campana extractora?

Elemento indispensable en una cocina, la campana extractora ayuda a mantener limpio el aire de la cocina cargado de olores, vapores y humos. La campana extractora, con o sin conducto de extracción, se instala por encima de la placa para cocinar y para garantizar un funcionamiento óptimo, hay que mantener los filtros limpios y en buen estado.

Conocimientos necesarios

Estas son las cosas fundamentales que hay que saber hacer para poder instalar una campana extractora: leer las instrucciones de montaje, entender un diagrama eléctrico, conectar hilos eléctricos y saber usar unos alicates, un destornillador y unas llaves. Dependiendo de la configuración de la cocina y de la campana, hay que saber utilizar un taladro y elegir tacos. Si tu instalación necesita una conexión a un conducto de extracción o evacuación, conocer las diferentes técnicas de montaje, de conexión y de estanqueidad.

Tiempo de realización

Alrededor de 1,5 horas.

Número de personas

Una o dos personas.

Herramientas y consumibles

• Campana extractora con kit de montaje y fijaciones;

• conector (para conexiones a un conducto de evacuación);

• adhesivo para tubos;

• destornillador;

• destornilladores aislados;

• alicate pico de loro;

• llaves de vaso (en función del modelo de campana);

• alicates de corte;

• alicates pelacables.

Equipos de protección individual

• Ropa de trabajo;

• gafas de seguridad;

• guantes de protección;

• protectores auditivos.

** Esta lista no es exhaustiva: el equipo de protección individual debe adaptarse a cada situación de trabajo.

1. Preparar o desmontar la campana.

2. Instalar la campana extractora y conectarla a la electricidad.

3. Montar los elementos de la campana extractora.

4. Poner en marcha la campana.

Hemos seleccionado para ti el siguiente vídeo

Poner la campana en su sitio

• Corta la alimentación eléctrica;

• retira los filtros y a continuación, la bandeja interior, para poder acceder a las conexiones eléctricas. Desconecta los cables y en su caso, desmonta el sujetacables;

• quita los tornillos de fijación sujetando la campana;

• retira la campana.

Preparar la nueva campana

Consulta las instrucciones del fabricante para ver cuáles son las especificaciones de la preparación de tu campana.

La mayoría de las campanas extractoras requieren una preparación que consiste en:

• Retira los filtros y la bandeja interior;

• retira, o no, las ruedas de la campana: dependiendo de dónde estén los orificios para los tornillos de fijación;

• marca la abertura prevista para pasar los cables eléctricos por ella y si fuera necesario, perfora la marco existente;

• instala el sujetacables;

• pon la campana extractora boca abajo y retira la salida preformada de humos y gases (si hay un conducto de evacuación);

• pon el adaptador (lo más habitual es que se atornille directamente sobre el marco de la campana, pero es recomendable además, sellar los tornillos con adhesivo para tubos).

Instalar la campana extractora

• Comprueba que el adaptador entra bien en su lugar, en el tubo del conducto;

• pasa el cable o los hilos eléctricos a través del sujetacables;

• pon los tornillos de fijación y, en función del soporte, adapta los tacos y los tornillos de fijación;

• comprueba que la fijación es estable y sólida.

Conectar la campana a la electricidad

• Procura alargar ligeramente el cable eléctrico para asegurarte de que se puede hacer una conexión directa sobre el punto de alimentación eléctrica;

• ajusta la longitud necesaria, y aprieta el sujetacables o las bridas;

• el electrodoméstico funciona a 230 V (voltios) monofase. Por lo tanto, tienes que tener tres hilos para conectar: fase (rojo, negro o marrón), neutro (azul) y tierra (verde-amarillo);

• consulta con atención el diagrama de conexión en las instrucciones del fabricante, antes de fijar las conexiones.

Vuelve a montar lo que hayas retirado en la etapa de preparación, en el orden contrario.

• Pon las bombillas si tu campana extractora lleva iluminación;

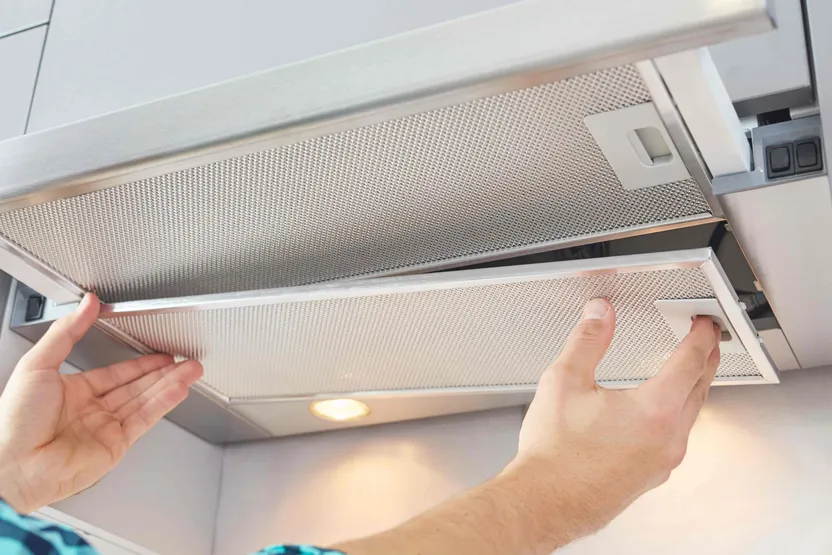

• vuelve a poner los filtros.

• Conecta la alimentación eléctrica;

• prueba todas las funcionalidades de la campana: la iluminación, las diferentes potencias de aspiración, etc.

Si todo funciona correctamente, ya puedes ponerte el delantal y empezar a cocinar.
