Un cable eléctrico está destinado a transportar la electricidad de un punto a otro. Antes de comprar el cable eléctrico más adecuado, es necesario tener en cuenta la intensidad de la corriente y la de los equipos conectados.
De hecho, existen diferentes tipos de cables eléctricos, dependiendo de si contienen uno o varios cables eléctricos. La sección de los cables, o su grosor en otras palabras, está definida por la norma NF C 15-100 y se expresa en milímetros cuadrados (mm²). Cuanto más grueso es el cable, más fuerte es la intensidad de corriente que puede soportar:
- una sección de 1,5 mm² es adecuada para una intensidad de 10 A (amperios);
- una sección de 2,5 mm² es adecuada para una intensidad de 16 A a 20 A;
- una sección de 4 mm² es adecuada para una intensidad de 25 A;
- una sección de 6 mm² es adecuada para una intensidad de 32 A;
En cuanto a la norma de colores, un cable eléctrico de color:
- rojo es un conductor de fase. Es a través de él que llega la corriente;
- azul es un conductor neutro. Asegura la distribución de la corriente;
- verde/amarillo es un conductor de tierra. Permite protegerse de los riesgos de electrocución.
Las características de los cables eléctricos están indicadas por una sucesión de cifras y letras en el embalaje en el formato X YY-ZZ.
X corresponde a una o varias letras que indican el alcance nacional o internacional del cable. Entre otros:
- la letra H significa que el cable es de tipo armonizado conforme a las normas internacionales;
- la indicación FR-N indica un cable de tipo nacional;
YY corresponde a la tensión nominal máxima que el cable eléctrico puede soportar.
En ZZ, la primera Z es una letra que indica la naturaleza del aislante: V para el PVC o 2V para un aislamiento de PVC doble. La segunda Z es una letra que hace referencia al tipo de cable eléctrico dentro del cable o “el alma”:
- R indica un alma rígida multihilo;
- K indica un alma flexible multihilo;
- U indica un alma sólida rígida.
Realizar el cableado de una vivienda es una tarea más o menos fácil para una persona que tenga conocimientos de bricolaje. Sin embargo, para evitar dañar las instalaciones, es obligatorio seguir las normas y elegir las secciones correctas.

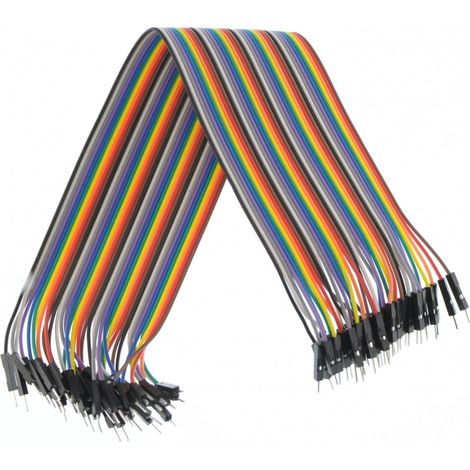

![40pcs macho macho cable Du Pont Jumper Cable 30cm para Arduino Breadboard[Proyectos Arduino] (1/2)](https://cdn.manomano.com/pim-media/images/medium/c59d5841d3122332a77fdf2524b744257f7d9fa9.jpg)
