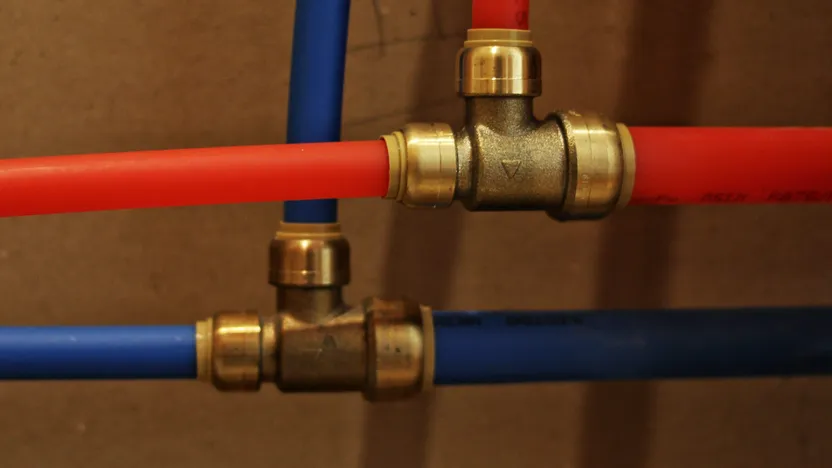

¿Cómo colocar un racor automático o instantáneo (de clip)?

¿Cómo colocar un racor automático o instantáneo (de clip)?

Miguel, Soldador profesional

Ficha escrita por:

Miguel, Soldador profesional

91 fichas consejo

Los racores automáticos, o racores a presión, se usan en fontanería sanitaria e instalación de calefacción. Están disponibles en codo, unión, T. Debido a que se colocan sin herramientas ni soldadura, son ideales para conectar radiadores de agua caliente, grifos, etc.

Características importantes

  • Hacer las mediciones, cortar y desbarbar
  • Comprobar y embutir el racor
  • Colocar y ensamblar un racor mixto cobre/PEX
Ver racores de cobre

Racores rápidos y tubos de cobre

Encontramos tubos de cobre de 10 mm a 22 mm principalmente de dos tipos:

  • Tubo endurecido disponible en barras rígidas de 2 a 5 metros (instalación vista);
  • el tubo recocido, maleable, semi rígido, disponible en bobinas de 25 y 50 metros (instalación oculta-enterrada).

Los tubos de cobre usados en la construcción se rigen por la norma europea EN 1057 y por el CTE de 1996 que se aplica a todas las categorías de tubos cilíndricos.

Debes saber que hay tantos diámetros de racores como de tubos de cobre.

Racores automáticos de cobre y latón

En este caso, el racor de conexión rápida y automática se adapta bien a los proyectos de instalaciones de redes de cobre. Se distinguen dos tipos de racores:

  • Racores de conexión rápida y automática de cobre;
  • los racores de conexión rápida y automática de latón.

Los fabricantes, que buscan simplificar las instalaciones sanitarias y de calefacción, proponen racores automáticos de conexión instantánea. Fáciles de instalar, puedes combinar con ellos todo tipo de conexiones en aparatos de calefacción presurizados o redes de agua sanitaria caliente o fría. La gama de racores se extiende desde el diámetro de 12 mm al de 22 mm.

Sector, presión de servicio y conformidad

  • Calefacción: un máximo de 90°C;
  • presión máxima admisible: 10 bares;
  • Certificado de Conformidad Sanitaria (HS4 de 1996) homologado por el CTE.

Conocimientos necesarios

No se requiere ningún conocimiento en especial. Sin embargo, para hacer una instalación sin fugas que combine funcionalidad con estética, es necesario tener precisión en las mediciones, en los cortes a las longitudes adecuadas, y la preparación de los extremos de los tubos.

Tiempo de realización

30 minutos

Número de personas

1 persona.

Herramientas y consumibles

Equipos de protección individual

* Esta lista no es exhaustiva: el equipo de protección individual debe adaptarse a cada situación de trabajo.

Ver el catálogo de ManoMano
Llave para desmontar o anillo de desmontar.
  1. Tomar medidas, cortar y desbarbar.
  2. Comprobar y ajustar el racor.
  3. Colocar y ensamblar un racor mixto cobre/PEX.

Para tener una idea precisa cuando hagas el montaje, ésta es la descripción de un racor automático. Está compuesto por:

  • Un cuerpo de cobre o de latón;
  • una junta tórica de EPDM;
  • un anillo de desmontar;
  • un anillo de sujeción de agarre, hecho generalmente con acero inoxidable (dentro del racor).

Nota: en otros modelos se encuentran elementos suplementarios como un anillo de centrado, etc.

En cada racor, se debe determinar con precisión el largo del tubo que se coloca en él. Este largo varía en función del diámetro del tubo. Debes marcar este largo en el racor y tener en cuenta este detalle en la preparación de los largos de tubos para cortar.

Después de haber cortado el tubo en el que vas a colocar el racor, debes desbárbarlo y desoxidar la parte que se introduce en el racor. Para hacerlo basta con girar levemente y empujar a fondo el tubo en su interior.

Ver el catálogo de ManoMano
Tubo

Haciendo una prueba, puedes comprobar la conexión del tubo en el racor. Aléjate un poco de la tubería para juzgar si el racor y el tubo están bien alineados.

Si tienes que alinear racores, debes dejar una longitud mínima de 30 mm para que sea posible desconectarlos.

El tubo de cobre entra algunos milímetros dentro del racor automático. Por ello, ten en cuenta que, para instalar el primer racor, necesitas un mínimo de espacio para introducir el tubo y conectarlo firmemente y de forma segura.

Si te equivocas en la medida, después de haberlo colocado, no puedes retirar el tubo, a menos que tengas a tu alcance una llave para desmontar racores de click, especialmente diseñada para apartar los labios del racor y extraer el tubo. Generalmente suelen ser de la marca de los racores que hayas elegido.

En su defecto, el anillo de extracción o desmontaje puede remplazar la llave (para los diámetros pequeños en los que se ejerce menos fuerza sobre los labios del racor). Un racor automático se puede reutilizar varias veces. Es necesario sin embargo comprobar el estado del clip interior y de la junta tórica para evitar fugas.

Ver el catálogo de ManoMano
Junta tórica

Combinar el cobre con un tubo flexible no es siempre fácil. La ventaja del racor automático es que puede combinar dos materiales diferentes como el PEX y el cobre. En el caso del PEX, después de haber cortado el extremo del tubo, se debe colocar un inserto (casquillo de latón) en el interior para evitar la deformación y el escape del PEX si se produce una presión excesiva o sobrepresión.

Puedes hacer una instalación completa con racores automáticos. Por ejemplo, una instalación de calefacción, completamente montada con estos racores, montaje visto y barnizada para evitar la oxidación, sera muy estética en una vivienda moderna o vintage.

Debes saber que los racores automáticos tienen distintas denominaciones según el fabricante: push-fit, Tectite, TOUTUB, etc.
