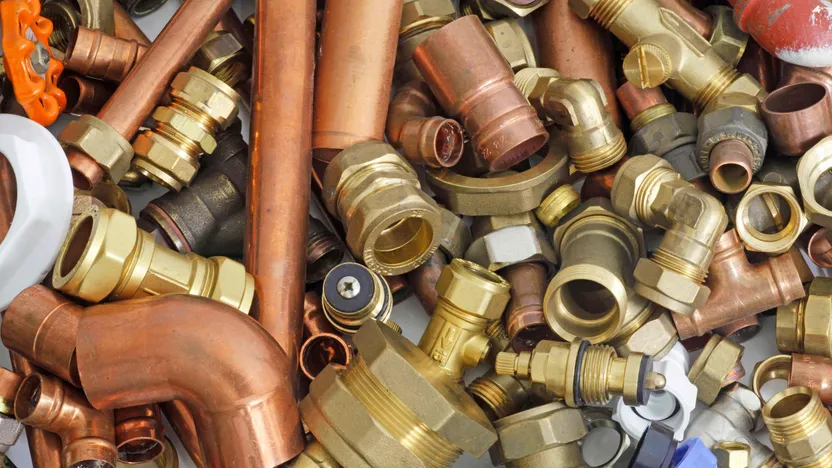

Cómo elegir piezas de conexión de fontanería

Principales piezas de conexión en fontanería:

Dicho a grandes rasgos, estas son las especificaciones de los principales accesorios de fontanería:

• Las piezas de conexión de cobre se sueldan, para instalar se precisan herramientas de fontanería;
• los biconos se usan para conectar tuberías sin necesidad de soldar;
• las piezas de conexión para atornillar se enroscan con teflón, pasta para juntas o estopas;
• las conexiones PER son parte integrante de las instalaciones PER;
• las de PVC, presión y evacuación, se pegan;
• los racores se utilizan en sistemas de tuberías de polietileno (alimentación principal), que están conectados por roscado.

En el 90% de los casos, las instalaciones de fontanería se realizan con piezas de cobre y por tanto, las piezas que más se utilizarán en las conexiones de fontanería serán las de cobre, los conectores biconos, los de enroscar y los de PVC, que se usan generalmente para instalaciones de evacuación de agua.

Conexiones para soldar

Conexión de cobre

 Los conectores de cobre se ensamblan soldados a las tuberías de cobre. Existen dos tipos de soldadura: fuerte para conducciones de agua caliente y calefacción, y blanda para conexiones de agua fría. La soldadura para cobre se realiza fundiendo diferentes tipos de metales con un soplete o un soldador de llama.Las piezas de conexión a soldar se dimensionan al diámetro de las tuberías y se configuran al tipo de pieza de conexión (codos, T, manguitos, etc.).

Conexiones sin soldadura

Conexión para roscar

Las conexiones para roscar garantizan la estanqueidad debido a que en la rosca se aplica teflón o pasta de juntas. Se pueden usar para las conducciones domésticas, pueden ser de latón o galvanizadas.

Se fabrican en diferentes tamaños de roscas, expresados en milímetros o pulgadas. Las conexiones de rosca pueden ser machos, hembras o macho-hembra, y tener forma de codo, T, manguitos o tapón. Para colocarlas, puede ser necesaria una junta.

Conexión bicono

Las conexiones bicono sirven para conectar a rosca dos tuberías de cobre, sin necesidad de soldar. Es la solución perfecta para hacer conexiones rápidas y variables: una anilla, al ser aplastada al apretar, garantiza la estanqueidad de la conexión a la tubería de cobre, sin necesidad de utilizar soldador de llama ni soplete.

Conexión PER

Las iniciales PER o PEX se requieren al material (polietileno reticulado) de estas piezas, que permite realizar conexiones en las tuberías. El PER es una tubería flexible, que, gracias a que son muy fáciles de colocar sin necesidad de soldar, se utiliza en la renovación e instalación de agua y calefacción.

Podemos distinguir 4 grandes tipos de conexiones PER: de compresión, de rosca, deslizantes y automáticas.

Conexiones por compresión

Como su propio nombre indica, la estanqueidad se consigue porque la pieza de conexión actúa comprimiendo la tubería. La compresión se hace mediante el roscado de una tuerca. Se trata por tanto de una conexión por compresión para la que solo se necesita una llave plana.

Conexión para engastar o prensado

Este tipo de conexiones es más complejo de realizar que las compresiones. En este caso, la estanqueidad se consigue al enroscar la pieza en la tubería PER. Para hacer este tipo de conexión se necesita prensas de engaste o mordazas.

Conexión deslizante

Es la conexión PER más confiable. Se utiliza, entre otros, en los circuitos de calefacción, en los que la estanqueidad ha de ser perfecta y duradera. Para realizar este tipo de conexión es preciso tener una cierta experiencia y material adecuado: pinzas de ensanchar y pinzas de deslizar.

Conexión automática

Al igual que en las conexiones de compresión, en las automáticas no se necesitan conexiones ni materiales particulares. El ensamblaje se realiza con unos clips que se bloquean después con una tuerca. Son muy fáciles de montar, aunque también son las conexiones PER menos resistentes.

Conexiones para pegar

Conexiones PVC evacuación

El PVC de evacuación define un tipo de PVC que no está concebido para soportar cualquier tipo de presión interna. El flujo del agua es, por tanto, por gravedad. Este tipo de PVC es el que se utiliza para las tuberías de fregadero, lavabos, ducha, bañera e inodoro.

Por tanto, para constituir una red de evacuación, disponemos de todos los diámetros y tipo de conexiones de PVC: codos, T, manguitos, reductores etc. Estas conexiones se pegan con cola de PVC especial para conseguir una instalación estanca y rígida.

Conexión PVC a presión

A diferencia de los PVC de evacuación, los PVC a presión soportan, como su propio nombre indica, una presión interna. Por tanto, pueden contener el suministro de agua.

Para constituir una red de PVC a presión, también podemos encontrar todo tipo de conexiones (codos, manguitos, T, reducciones para enroscar, conexiones, conexiones antirretorno, etc).

Estas conexiones se pegan (en el caso de conexiones macho / hembra), o se enroscan, en el caso de conexiones, conexiones antirretorno, conexiones de unión, etc.

Configuración y uso de las piezas de conexión de fontanería

Tipos de conexiones o racores de fontanería

Cómo elegir las piezas de conexión de soldar

Tipos de accesorios de cobre y uso en instalaciones sanitarias domésticas

Tipos de conectores

Manguito

Los manguitos sirven para conectar dos tuberías en uniones rectas: las dos piezas han de ser del mismo diámetro. En caso contrario, las piezas se llamarán reductoras o de reducción.

Codo

Existen codos de diferentes ángulos. Los más comunes son los 27 °, 45 ° y 90 ° . Están fabricados de forma que la tubería de cobre se inserta en el interior de la pieza para ser soldada. Por su facilidad de montaje, los codos de cobre para soldar se utilizan principalmente en trabajos de reforma o reparación.

En instalaciones nuevas, es más simple y confiable acodar directamente la tubería de cobre: corona de cobre recocido , en la que la tubería se dobla con una plegadora. Los codos han de ser todos del mismo diámetro.

Reductor

A grandes rasgos, los reductores son exactamente como los manguitos, salvo que permiten ensamblar dos tuberías de diámetros diferentes . Las diferencias de diámetro están limitadas a un solo tamaño.

T

Una "T" es una pieza de conexión en forma de T , que sirve para ensamblar tres tuberías o elementos de ensamblaje. Estas piezas pueden constar de tres entradas del mismo diámetro o combinar medidas con una reducción.

Tapón

Un tapón permite condenar una tubería.

Piezas de conexión de cuello bridado

La conexión de tornillo con brida permite ensamblar una tubería rígida de cobre, en otro elemento o con una conexión de rosca. El término "cuello bridado" se refiere a la forma dada al extremo de un tubo rígido, en el que bloquea la unión roscada.

Se debe fijar una junta a la parte plana creada por el cuello bridado.

Dimensiones de las tuberías de cobre en una instalación doméstica

Tamaños y usos

Cómo elegir las piezas de conexión de enroscar

Material: latón o galvanizado

El galvanizado ofrece una muy buena resistencia a la oxidación en ambiente húmedo, y mejor resistencia mecánica que el latón a la abrasión, las deformaciones y la tracción. Su utilización está desaconsejada junto con acero no galvanizado y en entornos húmedos, ya que podría producirse un fenómeno de corrosión galvánica.

Apto para circuitos de agua potable y calefacción (≤ 60 ° C). El latón es más maleable y presenta mayor resistencia a la oxidación en entornos húmedos.

Tipos de conectores

Manguito

Un manguito es una pieza de conexión recta que une dos tuberías del mismo diámetro . Puede ser macho hembra o macho-hembra: MM12 / 17; MM15 / 21:, HH20 / 27, etc.

Codo

Los Codos permiten cambiar de dirección. Su ángulo será diferente según la orientación que se le vaya a dar: 27 °, 45 °, 90 °. Al igual que los manguitos, pueden ser machos, hembras o macho-hembra. También pueden incluir una reducción.

T

Una pieza en T permite conectar 3 tuberías . Puede ser macho, hembra o macho-hembra. La toma perpendicular a los otros dos puede ser del mismo o de diferente diámetro.

Racor macho macho

Es un conector macho a macho de igual tamaño, que  conecta dos conexiones hembra.

Reductor

Un reductor es un manual que permite ensamblar dos tuberías de diámetros diferentes, machos o hembras: M20 / 27-H15 / 21; H12 / 17-M15 / 21, etc. La diferencia entre los dos tamaños es limitada (dos tamaños como máximo).

Tapón o terminación

Un tapón permite cerrar una canalización u obstruir un elemento. Puede ser macho o hembra según la pieza de conexión a la que se enrosque.

Tubo Roscado

Un tubo roscado permite conectar dos conectores hembra separados unos de otros por varios centímetros.

Qué son los conectores bicono

Una pieza de conexión bicono es un conector de cobre que va a un tornillo, sin soldar. La estanqueidad se obtiene por un anillo que, apretado por una tuerca, se deforma hasta crear el sellado entre la tubería y la pieza de conexión.

La ventaja principal es su facilidad de uso: el conector bicono se monta con una llave plana para lo que no hay que ser muy experto. Basta con elegir uno que se adapta el diámetro de la tubería de cobre y enroscar.La conexión bicono no precisa soldadura, junta, teflón ni pasta para juntas y solo se utiliza para tuberías de cobre rígido (y no en corona). El conector bicono solo se puede utilizar una vez. Si se desenrosca una vez instalado, perderá su sello y habrá que cambiar el anillo.

Tamaños y usos de los conectores biconos

Qué es un ajuste PER

Instalación PER

Como vimos anteriormente el PER es un material plástico, más o menos flexible, que se utiliza en las canalizaciones de fontanería, sanitarios o calefacción.

Este tipo de instalación puede ser realizado por cualquier persona aunque no tenga conocimientos especiales, ni nociones de fontanería. No hay que soldar y el equipo necesario es relativamente pequeño.

Tipos de conectores PER

Conector deslizante

Este tipo de conector se utiliza sobre todo en las redes de calefacción ya que una vez ubicado, es muy confiable en cuanto a la solidez o eventuales fugas. El conector deslizante requiere una técnica y material específico para ser ensamblado: pinza de ensanchamiento y pinza de engastar.

Conector a presión, para engastar

Los conectores ensamblados a presión permiten el montaje de tuberías PER de forma permanente.

La pieza conectada se deforma debido a la acción de una pinza de engastar y queda permanentemente unida a la tubería.

Conector de compresión

Es el conector estándar, especialmente para las tuberías de gran diámetro (como las conducciones del suministro de agua en las viviendas) aunque también tiene otros usos.

La conexión se hace con una anilla metálica, que al ser apretada con una tuerca, aplasta la tubería a la altura de la pieza de conexión. De este modo, todo el conjunto queda unido y estanco. La ventaja de las conexiones a compresión es que se puede desmontar fácilmente.

Conector automático

Se trata de los conectores PER más fáciles de montar aunque también los más frágiles. Son muy similares a los de compresión aunque en este caso, la conexión es realizada por un clip, que quedará bloqueado por una tuerca.

Configuración de los conectores PER

Qué son los conectores de polietileno de compresión

Existe una alternativa a los conectores metálicos para conectar y ensamblar las tuberías de polietileno de alta densidad: los conectores de compresión en polietileno.Estos funcionan exactamente como cualquier otro conector de compresión. La estanqueidad se obtiene enroscándolos. En general, estas piezas se reservan para diámetros grandes (desde 16mm hasta 90 mm). Suelen encontrarse en las instalaciones de suministros generales de agua en los edificios.

Diámetro y utilización

Qué es una conexión de PVC

Diferencia entre PVC de evacuación y PVC a presión:

El PVC de evacuación (o PVC simple) es un material plástico que no soporta la presión. El flujo dentro de un sistema de drenaje de PVC debe ser producido por gravedad. Se utiliza para todas las evacuaciones sanitarias (fregadero, lavabo , ducha , bañera, aguas pluviales, etc). Fácilmente reconocible por su color gris claro.

El PVC es muy resistente. Es mucho más grueso que el PVC de evacuación. Por lo tanto, se puede utilizar para el suministro de agua (que por definición es a presión). También puede servir para la realización de una red de alimentación de agua potable, una red de bombeo, etc. Reconocible por su color gris oscuro.

Instalación PVC evacuación

Es posible realizar en PVC la totalidad de la red de evacuación, aguas residuales (cocina, cuarto de baño, aseo) o la conducción de aguas pluviales, simplemente siguiendo una serie de reglas generales.

La red completa se forma y ensambla en gran parte pegando las piezas. Se debe respetar una pendiente mínima para que el agua fluya correctamente y no haya residuos que taponen la red. Todas las canalizaciones de aguas residuales se unen en un colector antes de partir hacia la fosa séptica, o la red pública de aguas residuales.

En cuanto a las aguas residuales, pueden ser esparcidas, captadas y almacenadas, evacuadas en una red, fosa, corriente o incluso en un recuperador de aguas pluviales.

Diámetros y utilización

Tipos de conexiones PVC
