¿Cómo colocar un racor PER de compresión?

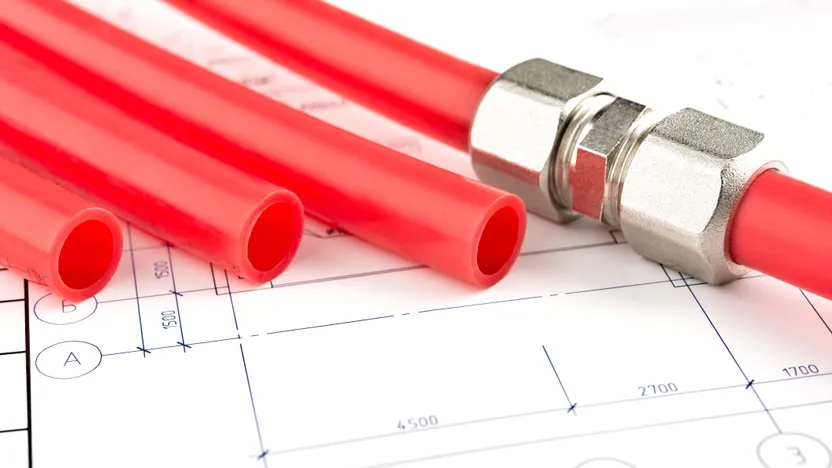

Colocar un racor PEX de compresión, es un método sencillo para conectar un tubo PEX (o PER). Como todos los racores PER, el racor de compresión no requiere ninguna soldadura y garantiza un sellado adecuado.

Su principio es simple, ya que la conexión y el sellado están asegurados por un anillo que se bloquea con una rosca. No requiere ninguna herramienta específica. La ventaja de un racor de compresión PER es que, a diferencia de todos los demás, puede ser desmontado. Sin embargo, es menos fiable que un racor para embutir o automático, y no se puede empotrar en una pared, un tabique o una losa.

Conocimientos necesarios

Para instalar racores de compresión en un tubo PEX no se requiere ningún conocimiento especial. Todos los racores PER no llevan soldadura, no hay necesidad de ser un hábil fontanero ni un soldador profesional. El orden de montaje de los diferentes elementos del racor de compresión es muy importante, por lo que hay que ser cuidadoso y organizado. Con respecto a las herramientas, el racor de compresión se instala con una llave plana o una llave inglesa. Si te resulta muy difícil introducir el tetón del racor en el tubo, la abocardadora o grasa pueden resultar muy útiles.

Tiempo de realización

Alrededor de 5 minutos.

Número de personas recomendado

1 persona.

Herramientas y consumibles

• Un cortatubo;

• llave plana o una llave ajustable;

• desbarbador de tubo PER;

• pinza abocardadora (o en su defecto un tubo de grasa).

Pasos para la realización

1. Desmontaje del racor.

2. Montaje del racor sobre el tubo PEX.

3. Apretar el racor de compresión.

Damos por hecho que el tubo PER en el que quieres colocar un racor de compresión ya está cortado a medida y desbarbado.

Para colocar el racor de compresión, debes desmontarlo primero.

Está formado por un cuerpo de racor (con tetón acanalado), un anillo de compresión (liso o dentado) y una rosca.

Desliza luego la rosca sobre el tubo PER, y luego el anillo. Para asegurarte de que la conexión sea fiable y estanca, debes respetar estos pasos en este orden.

Inserta luego la tetina en el tubo PER. Si no logras hacerlo, usa una pinza abocardadora para agrandar el orificio del tubo o ponle grasa.

No calientes el tubo para dilatarlo.

Debes luego deslizar el anillo de compresión contra el cuerpo del racor y girar la rosca sobre éste.

Todo lo que te queda por hacer es roscar y apretar firmemente la rosca. Aprieta a fondo la rosca y el cuerpo.

Tira sobre la conexión para comprobar que esté firme.
