¿Cómo utilizar un multímetro?

¿Cómo utilizar un multímetro?

Alain, experto en ingeniería eléctrica

Ficha escrita por:

Alain, experto en ingeniería eléctrica

3 fichas consejo

La electricidad es un fenómeno físico invisible, silencioso e inodoro. Los electricistas suelen utilizar un multímetro para saber si un circuito tiene tensión, si una corriente eléctrica circula, o para realizar reparaciones. ¿Cómo funciona? Con esta guía, aprenderás a usarlo correctamente.

Características importantes

  • Conectar el multímetro
  • Comprobación con guantes aislantes
  • Medición de intensidad de una corriente eléctrica
  • Cortar la corriente eléctrica por seguridad
  • Conexión de un multímetro analógico
Ver multímetros

Las averías eléctricas son cosas del día a día: cuando no nos saltan los fusibles, se nos apaga una lámpara, o sino, se trata de una pila o una batería descargada... Es difícil tenerlo claro sin utilizar un multímetro. Pero, ¿cómo se ajusta, cómo se conecta y cómo se interpreta la medida? Verás qué fácil te resultará todo con estas explicaciones. Pero no te olvides de la regla absoluta de la electricidad: la seguridad es lo primero.

  1. Controlar un multímetro antes de utilizarlo
  2. Medir la tensión o voltaje de un circuito eléctrico
  3. Medir la intensidad de una corriente eléctrica
  4. Medir una resistencia
  5. Leer una medida en un multímetro analógico

Conocimientos

No se necesitan demasiados conocimientos técnicos: conectar cables, desconectar y volver a conectar un cable eléctrico, cambiar un fusible o cambiar una pila.

Tiempo de realización

30 minutos

Número de personas recomendado

1 persona

Herramientas y consumibles

Equipos de protección individual

* Esta lista no es exhaustiva. Los equipos de protección individual deben adaptarse a cada situación de trabajo.

Ver el catálogo de ManoMano
Guantes aislantes

Antes de usarlo, hay que comprobar el estado del multímetro y los guantes aislantes para garantizar tu seguridad.

En el caso del multímetro, hay que asegurarse de que:

  • La carcasa del dispositivo no está rota ni dañada;
  • la categoría y la tensión son suficientes: categoría III y tensión de 600 V, como mínimo, para mediciones en viviendas (las indicaciones están visibles cerca de los bornes, en la parte inferior del dispositivo);
  • los cables no están dañados (riesgo de cortocircuito);
  • las pilas o baterías están correctamente instaladas (el dispositivo funciona).

Recuerda que si hay algún fusible fundido, tendrás que cambiarlo por otro exactamente igual para evitar que el dispositivo explote si se utiliza mal.

En cuanto a los guantes aislantes, asegúrate de que no tengan agujeros. Para ello, solo tienes que inflarlos como si fueran un globo y comprobar que el aire no se sale.

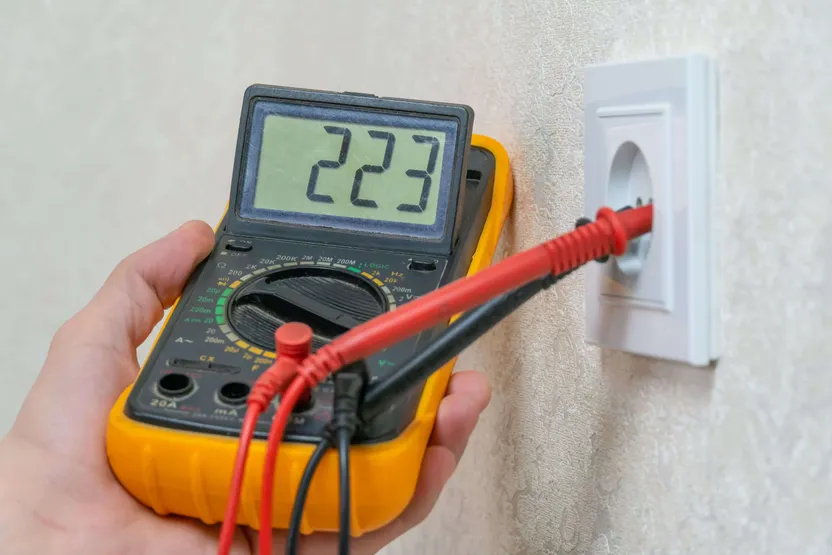

Medir una tensión o voltaje es una operación fundamental para saber si el cuadro eléctrico tiene tensión, reparar un circuito, medir el valor del voltaje... Indicaciones primordiales, todas ellas, para un electricista.

Para realizar la medida, solo tienes que seguir estos pasos.

1. Configurar el conmutador central del multímetro:

  • Sitúalo en V para medir un voltaje en corriente continua o en corriente rectificada. Por ejemplo, una pila, una batería;
  • selecciona V~ para medir la tensión en corriente alterna. Por ejemplo, una toma de corriente, un cuadro eléctrico;
  • elige el valor justo por encima del voltaje medido. Elige el valor máximo en caso de dudas.

  2. Conectar los dos cables al aparato:

  • El cable rojo en el terminal normalmente marcado como "VΩmA";
  • el cable negro en el terminal habitualmente marcado como "COM".

3. Ponte los guantes aislantes.

4. Coloca un extremo del cable en cada uno de los dos puntos del voltaje que se va a medir.

  • Rojo en el "+", negro en el "-" en corriente continua;
  • sin distinción en corriente alterna.

  5. Lee el valor en la pantalla.

Si aparece "l", elige un valor superior.

Si es posible, selecciona un valor inferior para poder obtener una lectura más precisa.

La intensidad de una corriente eléctrica representa la cantidad de electrones que circulan por el cable eléctrico. Para medirla, hay que conectar el multímetro"en serie" en el circuito eléctrico.

Algunos multímetros están equipados con unas pinzas amperimétricas que facilitan enormemente esta operación. Para realizar esta medida, procede de la siguiente manera:

 1. Configura el conmutador central del multímetro:

  • Selecciona A para medir una intensidad en corriente continua o corriente rectificada;
  • sitúalo en A~ para medir una intensidad en corriente alterna. Muchos aparatos no cuentan con esta función;
  • elige el valor justo por encima de la intensidad medida. Elige el valor máximo en caso de duda, es decir 10 A habitualmente.

 2. Conectar los dos cables al multímetro:

  • El cable rojo en el borne o terminal generalmente marcado como "VΩmA" para corrientes inferiores al valor máximo en mA o en el borne marcado como "10 A" para las corrientes de valor más alto. En caso de duda, usa este borne de "10 A".
  • el cable negro en el borne habitualmente marcado como "COM".

3. Cortar la corriente del circuito accionando el interruptor general, que se encuentra junto al contador eléctrico, por ejemplo.

 4. Ponte los guantes aislantes.

 5. Verifica que el circuito no tiene corriente, midiendo la tensión (ver el apartado 2.).

 6. Abre un punto en el circuito desconectando el hilo de un borne.

 7. Conecta el extremo de uno de los cables de medida al hilo desconectado (por ejemplo, con una regleta).

 8. Conecta el extremo del otro cable al borne desconectado anteriormente.

 9. Restablece la corriente (acciona el interruptor si fuera necesario).

 10. Lee el valor de la intensidad en la pantalla.

Si aparece "l", elige un valor superior.

Si es posible, elige un valor inferior para poder obtener una lectura más precisa.

Si el aparato cuenta con pinzas amperimétricas, solo tendrás que introducir el cable en la pinza y leer el valor mostrado. Si se trata de un cable eléctrico, hay que introducir un hilo del cable, y no todo el cable, en la pinza.

Ver el catálogo de ManoMano
Contador eléctrico

Esta función es muy útil cuando se está realizando una reparación, para probar un fusible, una lámpara o un interruptor o medir el valor de la resistencia de un horno.

Para medir una resistencia o una continuidad eléctrica, hay que hacerlo siempre sin corriente para que no se estropee el multímetro.

Para medir la resistencia de un elemento, es imprescindible desconectar al menos un cable, de lo contrario, la medida no será exacta.

Para hacer esta medida:

1. Selecciona el conmutador central del aparato:

  • En Ω;
  • elegir un valor justo por encima de la resistencia que se va a medir (kΩ = x1000 Ω, MΩ = x 1 000 000 Ω).

2. Conecta los dos cables al aparato:

  • El cable rojo en el borne habitualmente marcado como "VΩmA";
  • el cable negro en el borne habitualmente marcado como "COM".

3. Verifica que el circuito no tiene corriente midiendo la tensión (ver el apartado 2.).

4. Pon una punta de cada uno de los cables en cada uno de los dos puntos de la resistencia que se va a medir.

5. Lee el valor en la pantalla.

Si aparece "l", elige un valor superior. Si es posible, elige un valor inferior para poder obtener una lectura más precisa.

Para medir una continuidad, elige el valor mínimo o la función "  ". El multímetro mostrará una resistencia muy débil o emitirá un pitido si hay continuidad.

Ver el catálogo de ManoMano
Lámpara

Un multímetro analógico está equipado con un dial de aguja. Si bien la lectura es más cómoda con un multímetro digital, el analógico está más adaptado a ciertos casos, en particular para observar las variaciones de valores.

Se configura y conecta exactamente igual que un multímetro digital, solo cambia la lectura. Antes de usarlo, hay que poner la aguja en la posición del 0, desplazándola con el tornillo situado en la esfera o en la parte posterior del aparato.

La esfera cuenta con varias escalas, solo hay que elegir la que corresponde a la función seleccionada o con el tipo de corriente eléctrica. Por ejemplo, "Ω", "DC", "AC", etc.

Importante: la desviación máxima de la aguja se corresponde con el valor del calibre.

Ejemplos de lectura:

  1. Calibre de 600 VAC desviación máxima de 30 graduaciones; si la aguja se desvía en 11 => el valor es de 220 VAC, es decir (600/30) x 11.
  2. Calibre de 0,1 VAC desviación máxima de 10 graduaciones; si la aguja se desvía en 5,5 => el valor es de 0,055 ADC, es decir (0,1/10) x 5,5.

Para obtener una lectura precisa, hay que ver una sola aguja en el espejo de la esfera; desplaza la vista lateralmente y después, lee el valor indicado por la aguja.
