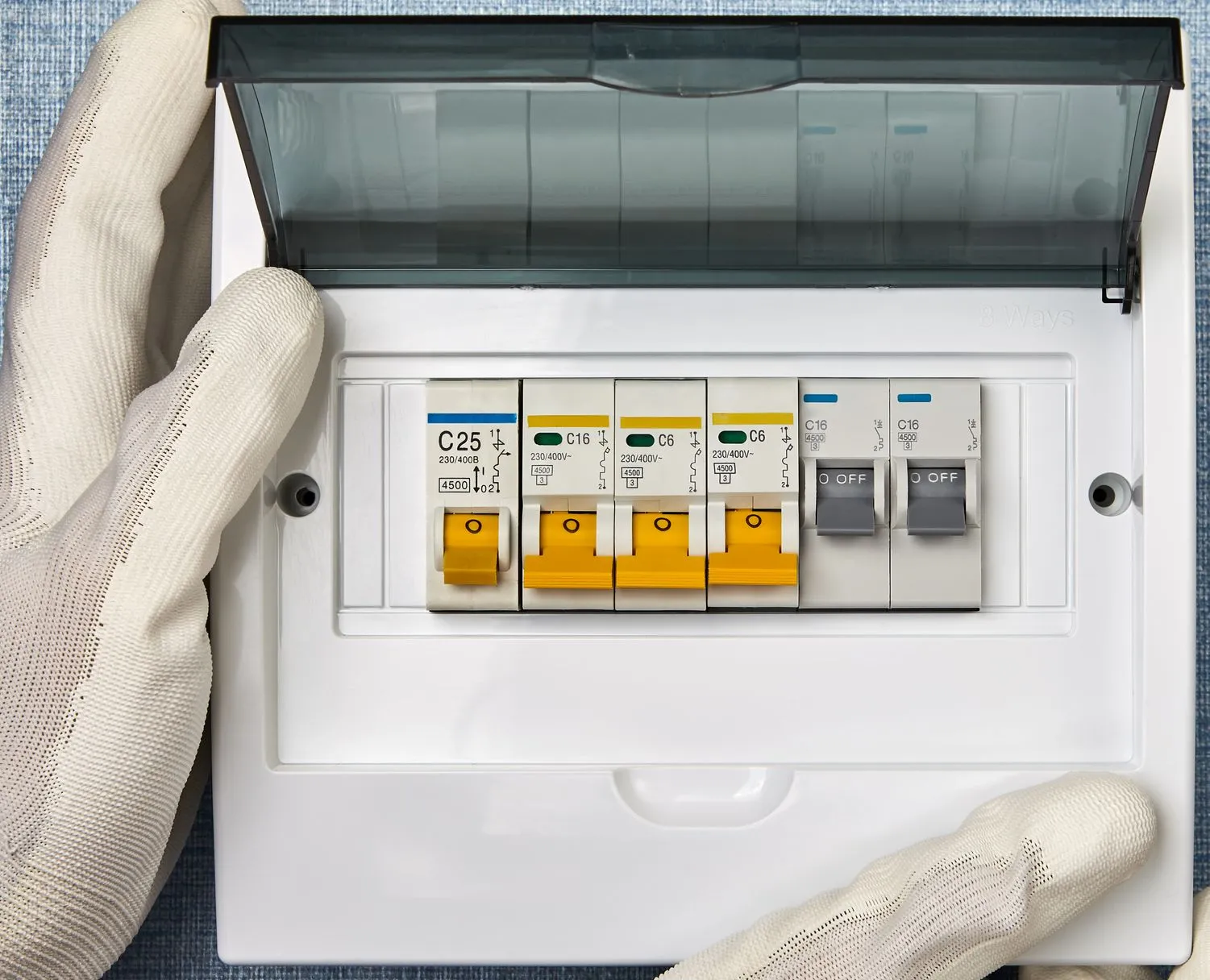

Los diferenciales y los disyuntores o interruptores automáticos, son tus ángeles de la guarda. Sin embargo, un cuadro eléctrico puede contener muchos tipos diferentes de módulos, que pueden ser antiguos como los fusibles, o económicos como los limitadores  para aprovechar la tarifa nocturna.

Características importantes

  • Disyuntor o interruptor automático
  • Racionalizador de potencia
  • Fusible y automático
  • Repartidor de costes
  • Limitador de sobretensión
  • Telerruptor
  • Conmutador
Ver otros controles modulares

Disyuntor, o interruptor automático, y sobrecarga: cómo gestionarlo

El precio de tu tarifa depende de la potencia contratada. Si consumes más de la potencia máxima, los plomos saltarán. Es decir, el interruptor de control de potencia (ICP) calibrado, corta el suministro de entrada de energía, si se supera lo contratado con la compañía eléctrica. Así mismo, el IGA (Interruptor General Automático) se desconecta cuando la potencia es mayor que la permitida por la instalación, evitando sobrecargas y cortocircuitos.

Para solucionar este problema, hay dos opciones:

  • Aumentar la potencia del contador y pagar una tarifa más cara;
  • instalar un racionalizador de potencia que corte los circuitos menos prioritarios de forma gradual.

El racionalizador de potencia gestiona de manera automática los aparatos eléctricos del hogar. Compara la potencia consumida en relación a la potencia consignada y corta la alimentación de los aparatos menos prioritarios, si fuese necesario. Estos aparatos suelen ser radiadores eléctricos o calentadores, que consumen mucho y de los que podemos prescindir durante un corto período. Si la potencia consumida disminuye, el contactor restablece la alimentación de los circuitos y evita que salte el limitador.

Se pueden definir las prioridades dentro de los circuitos; dar privilegio, por ejemplo, a un calentador frente a un radiador. Es la solución ideal para una casa de vacaciones donde todo es eléctrico y no sería razonable pagar una cuota más alta para unos pocos días de frío al año.

Ver el catálogo de ManoMano
Racionalizador de potencia

Cómo aprovechar la tarifa nocturna o las tarifas discriminadas

Con una tarifa nocturna, o con la tarifa discriminada la electricidad que se consume por la noche o en las franjas horarias elegidas es más barata. Para conseguir el máximo ahorro se puede instalar un racionalizador de potencia en el cuadro eléctrico. Se seleccionan las prioridades y el orden de corte de los circuitos. Se distinguen tres modos de funcionamiento:

  • En marcha automática, según tus necesidades. Por ejemplo, el racionalizador permite que uses el secador de pelo que consume mucha potencia, y corta mientras tanto el suministro al radiador eléctrico para reducir el consumo al no sumar el consumo de los dos a la vez. Así, los aparatos se alimentan con electricidad más barata;
  • en marcha forzada, el circuito está alimentado. Es indispensable si tu calentador necesita calentar el agua fría mientras te duchas, y a la vez pones una lavadora, pero será más caro;
  • el apagado, permite prevenir cualquier consumo eléctrico, asegurando un ahorro sustancioso.

Fusibles y automáticos: todo lo que necesitas saber

Los fusibles protegen la fase de los circuitos y se funden si los atraviesa una intensidad de corriente que sobrepase un determinado valor. Al igual que con los disyuntores o interruptores, hay diferentes calibres según el uso. No obstante, no es posible hacer todas las instalaciones con fusibles. En el caso de un VMC (Ventilación Mecánica Controlada), por ejemplo, habrá que recurrir a un disyuntor interruptor.

Los fusibles se instalan en los automáticos, que cortan la fase cuando se encuentran en posición abierta, lo que aporta una seguridad adicional cuando se interfiere en el circuito eléctrico correspondiente.

Los fusibles tienen varios tamaños y funciones  para evitar la confusión, lo cual sería muy peligroso. Un fusible de 20 A en una línea que se debe proteger a 10 A no haría bien su función. Dejaría pasar una corriente de 15 A que podría calentar los cables y provocar un incendio en cadena.

Antes era difícil saber si un fusible había saltado. A día de hoy, algunos automáticos tienen un indicador. En uno de los bornes de los fusibles hay una pastilla que salta cuando el fusible se funde. Es ingenioso y evita tener que comprobar uno a uno los fusibles con un multímetro.

El repartidor de conexiones o de toma de tierra

El repartidor de toma de tierra es un bloque de distribución al que se deben conectar:

  • Los cables de cada circuito conectado a la tierra, cuya sección sea igual a la fase y al neutro de dicho circuito;
  • los cables de la conexión equipotencial de la vivienda, que lleven a tierra todos los conductos metálicos que no deban transportar corriente, que entren en la casa;
  • los cables de la conexión equipotencial de los baños, que lleven a tierra toda la masa metálica;
  • el cable conectado a la toma de tierra de la vivienda, cuya sección sea igual a la de la fase y al neutro que sale del contador eléctrico: hay que proporcionar un conector por cada cable, reservando un 20% para futuras necesidades.

Aumentar la protección con un limitador de sobretensiones

Los rayos o las fuertes subidas de tensión pueden tener graves consecuencias en tu instalación, ya que pueden generar tensiones de cientos de miles de voltios, frente a los cuales las protecciones clásicas no son efectivas.

En zonas expuestas a los rayos, o a subidas de tensión de más del 10% la norma obliga a instalar un limitador de sobretensiones.

El limitador modular se sitúa al principio de la instalación. Un piloto indica si está operativo o si hay que cambiar el cartucho de protección. El limitador se debe conectar a la tierra y situarse lo más cerca posible del contador y de la toma de tierra para una eficacia máxima.

Cuándo se necesita un telerruptor

En una instalación eléctrica, una bombilla puede activarse desde dos interruptores gracias a lo que se conoce como una instalación conmutada.

Para cualquier otra cosa, como controlar un grupo de lámparas, es necesario utilizar un telerruptor o interruptor remoto. Se trata de un módulo que se sitúa en el cuadro eléctrico.

Se suele utilizar para controlar varias lámparas. Es decir, está conectado al conjunto de pulsadores que activan la iluminación y puntos de luz.

Cuando recibe un impulso de uno de los interruptores, cambia de estado, encendiendo o apagando la luz.

Además de las versiones unipolares, bipolares o trifásicas, también podemos encontrar un telerruptor por tiempo o “automático de escalera” , que apagan la luz al cabo de un tiempo. Es ideal para zonas comunes de paso o si tienes la cabeza en las nubes. En su versión silenciosa, son bastante discretos, incluso colocados en la caja de derivación o registro de una estancia o cerca de una habitación.

Cómo activar una lámpara desde un mecanismo o conmutador de luz

Ya  lo habías pensado, pero los fabricantes lo hicieron antes que tú.

Hay módulos de conmutación o interruptores pulsadores para controlar la iluminación de un punto de luz, desde un punto a otro, o desde un interruptor de control remoto.

Puede resultar práctico, por ejemplo, en un local profesional, para controlar de manera centralizada ciertos puntos de luz.

Cómo conectar un generador

Para poder llevar electricidad producida por una fuente alternativa, hay que recurrir a los inversores eléctricos, que tienen dos modos de funcionamiento:

  • Con un funcionamiento normal, utilizan la red como fuente de energía;
  • en caso de corte, envían una señal para que se activen las fuentes de emergencia para alimentar los circuitos a los que están conectados.

Atención: su puesta en marcha es compleja. Hay que asegurar que el generador esté protegido, que no reenviarás electricidad a la red eléctrica (lo cual es peligroso) y que la potencia consumida en los circuitos que hay que alimentar no sobrepase las capacidades de tu generador.

Escoger un equipo de calidad

Además de los disyuntores o interruptores y los diferenciales, existen muchísimos módulos que aportan seguridad adicional y comodidad y permiten ahorrar al automatizar ciertas tareas. Escoger una marca reconocida es garantía de tener un buen equipo de calidad.

Lejos de ser exhaustivo, hay muchos modelos que ofrecen numerosas posibilidades.

También puedes consultar la documentación de los fabricantes para obtener valiosos consejos de instalación.
