Un videoportero con cable es práctico y seguro. Otra ventaja es que la instalación es relativamente sencilla, sobre todo si el circuito eléctrico ya está instalado. En cualquier caso, te guiaremos paso a paso en la instalación del monitor interior y la unidad de calle. Te lo explicamos.

Características importantes

  • Instalar el monitor interior
  • Colocar la unidad de calle
  • Conectar y ajustar el videoportero
Ver porteros automáticos

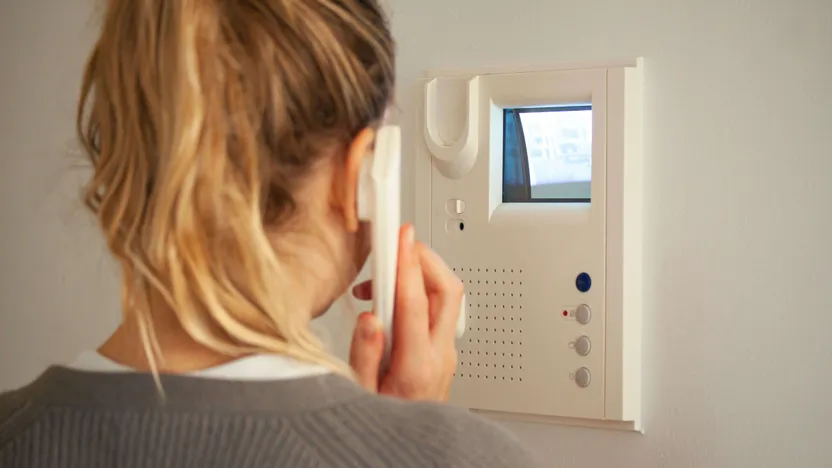

El videoportero está compuesto por un monitor interior y una unidad de calle:

  • El monitor de interior te permite ver y comunicarte con tus visitantes, y posiblemente, accionar una cerradura o motorización para mayor seguridad;
  • a través de la unidad de calle tus visitantes pueden presentarse y comunicarse contigo.

Puedes elegir un modelo con cable usando los cables de una instalación existente, como un timbre, o en caso de que una transmisión por radio tenga interferencias, o resulte problemática. Ten en cuenta que la distancia entre el monitor interior y la unidad de calle no debe superar los 100 m. Si los cables no están ya colocados, la profundidad de la zanja que debes cavar para enterrarlos debe ser de 60 cm bajo una zona peatonal, y de 85 a 100 cm bajo una zona de tráfico de vehículos.

  1. Instalar el monitor interior.
  2. Instalar la unidad de calle.
  3. Conectar y ajustar el videoportero.

Conocimientos

  • Saber tomar medidas;
  • saber comprobar un nivel;
  • saber utilizar un taladro;
  • entender un manual de montaje;
  • entender un diagrama de cableado;
  • conocer los principios de la electricidad;
  • usar herramientas manuales como un destornillador, llave Allen, alicate pelacables, etc.

Duración del trabajo

½ día

Número de personas recomendado

1 persona

Herramientas y consumibles

Equipos de protección individual

** Esta lista no es exhaustiva: el equipo de protección individual debe adaptarse a cada situación de trabajo.

Ver el catálogo de ManoMano
Taladro.

Comprueba la distancia máxima indicada por el fabricante, entre la unidad de calle y el monitor interno del videoportero, que varía de un modelo a otro. La sección de los cables eléctricos también dependerá de esta distancia:

  • Para una distancia inferior a 50 m de media, escoge 2 hilos de 0,5 mm² como mínimo;
  • si es mayor, elige 2 hilos de 0,75 mm².

A continuación, localiza el mejor lugar en donde colocar el telefonillo, un lugar muy adecuado es cerca de la puerta de entrada, entre 1,20 m y 1,60 m del suelo para que sea accesible a los niños y a las personas con movilidad reducida.

La unidad exterior está destinada a los visitantes y debe colocarse cerca del portón o la puerta.

Una vez que hayas determinado la ubicación del monitor interior, comprueba que está perfectamente horizontal utilizando un nivel de burbuja.

Ahora marca con un lápiz la ubicación de las sujeciones del monitor interior en la pared.

Con el taladro, haz agujeros en la pared en los puntos de fijación previamente marcados.

Luego coloca los tacos.

Con el destornillador, atornilla la placa de montaje en la pared, haciendo una última comprobación con el nivel de burbuja.

Dale la vuelta al monitor interior, y retira el conector del circuito de alimentación. En cualquier caso, consulta el diagrama de cableado proporcionado por el fabricante del videoportero.

En la placa de montaje de la pared, conecta la alimentación eléctrica a este conector, observando cuidadosamente la polaridad:

  • El cable negro al terminal - (negativo);
  • el cable negro con línea blanca al terminal + (positivo).

Retira luego el conector del cable de la unidad de calle y conéctalo.

Si es necesario, pela los cables con el alicate pelacables.

Vuelve a conectar los dos conectores de la parte posterior del monitor interior y coloca el monitor en su placa de montaje.

Dependiendo del modelo de videoportero, es posible conectar un segundo monitor interior.

En este caso, necesitarás un segundo cable de 2 hilos que se conectará, de la misma manera que antes, al otro conector para la conexión con la unidad de calle.

Ver el catálogo de ManoMano
Videoportero

Con una llave Allen, desenrosca el tornillo que sujeta el protector contra la lluvia de la unidad de calle y retíralo.

Una vez determinada la ubicación de la unidad de calle (de nuevo, entre 1,20 m y 1,60 m del suelo para que sea accesible a los niños y a las personas con movilidad reducida), coloca la protección contra la lluvia en la pared y comprueba que está perfectamente horizontal con un nivel de burbuja.

A continuación, marca con un lápiz la ubicación de los orificios de fijación.

Ten cuidado de pasar previamente los dos cables por el orificio previsto para ello en la protección contra la lluvia.

Debes saber que también se puede empotrar la placa de la unidad de calle en una pared o en un pilar.

Con el taladro, haz los agujeros en la pared en los puntos de fijación previamente marcados.

Luego coloca los tacos.

Con el destornillador, atornilla la visera de protección antilluvia a la pared, comprobando su horizontalidad con el nivel de burbuja.

Para garantizar una estanqueidad perfecta, recomendamos sellar el hueco entre la visera del protector contra la lluvia y la pared con silicona, en la parte superior y en los laterales.

Conecta los cables del monitor interior a los 2 terminales de la placa de la unidad de calle, y los que controlan el cerrojo eléctrico o la motorización a los terminales apropiados.

En todos los casos, sigue las instrucciones del fabricante.

Debes regular el volumen del altavoz con el destornillador según tus preferencias y los ruidos exteriores.

Vuelve a colocar la unidad de calle en la placa correspondiente de la puerta en la visera y atorníllala de nuevo con la llave Allen.

No olvides escribir tu nombre en la etiqueta disponible a tal efecto y que deberás colocar en la unidad de calle.

Ver el catálogo de ManoMano
Etiqueta

Conecta el videoportero para comprobar que la instalación funciona correctamente.

Es posible conectar la alimentación del monitor interior directamente al cuadro eléctrico.

Ajusta el volumen del timbre, del altavoz, también los colores y el brillo de la pantalla según las opciones previstas por el fabricante.

Tu videoportero está ahora listo para recibir a tus visitantes.
