¿Cómo instalar un interruptor doble?

A diferencia de un interruptor simple, el interruptor doble te permite controlar el encendido y apagado de dos lámparas de manera autónoma. Esto quiere decir que, en lugar de colocar dos interruptores, puedes instalar uno solo que cumpla la misma función.

El interruptor doble posee dos botones que accionan cada uno un punto de luz diferente. Esta solución es muy práctica, pero no se debe improvisar. La conexión de los cables es algo más compleja que la de un interruptor simple. Debes saber hacerla y con seguridad.

1. Conectar los cables entre el interruptor doble y la caja de registro

2. Conectar los cables en la caja de registro y llevarlos hasta las lámparas

3. Hacer las conexiones del interruptor doble

Conocimientos técnicos

Para realizar esta instalación, necesitas conocer las bases de la electricidad. Debes saber distinguir los distintos cables y conocer sus funciones. Fuera de estos requisitos previos, esta operación es accesible a todos los manitas.

Tiempo de realización

2 horas.

Número de personas

1 persona.

Herramientas y accesorios

• Destornillador de electricista plano;

• guía de cable;

• interruptor doble;

• cables azul, negro, marron o gris y verdiamarillo.

Equipo de protección individual (EPI)

• Ropa de protección;

• zapatos con suelas de goma.

** Esta lista no es exhaustiva. El equipo de protección individual debe adaptarse a cada situación de trabajo.

Lo primero por hacer es desconectar el paso de la electricidad desde el cuadro eléctrico para trabajar con total seguridad.

Si los cables no están instalados debes colocarlos y conectarlos entre el interruptor y la caja de registro. Para ello debes hacer pasar, por un tubo corrugado, 3 cables de sección 1,5 mm².

• Dos de ellos, de color marrón o gris, servirán para alimentar a cada una de las lamparas por separado;

• el tercero, de color negro, conectara la línea de fase desde la caja de registro al interruptor doble.

Para pasar los cables por el tubo corrugado debes usar la guía para cables.

Desde la caja de registro deben salir dos tubos corrugados uno hacia cada una de las lámparas. Por ellos deberán pasar los cables como te lo indicamos a continuación.

• Utiliza clemas para hacer las conexiones entre los cables en la caja de registro. Estas deben ser de diámetro suficiente para poder conectar dos cables simultáneamente (3 mm²);

• debes conectar los cables fase (marrones o grises) provenientes del interruptor con cables equivalentes, para que vayan uno por lámpara;

• después, de la misma manera conecta los cables azules provenientes del cuadro eléctrico que vayan también hacia cada lámpara.

De ser necesario, repite la operación con cables de tierra (verdes y amarillos).

Después de haber hecho todas las conexiones en la caja de registro debes conectar ahora el interruptor doble. Para hacerlo procede de esta manera:

• Conecta los cables que van a cada una de las lámparas en las salidas de cada pulsador;

• conecta el cable fase (cable negro) proveniente de la caja de registro, en la entrada de uno de los pulsadores. Luego haz un puente desde ésta a la entrada del otro pulsador;

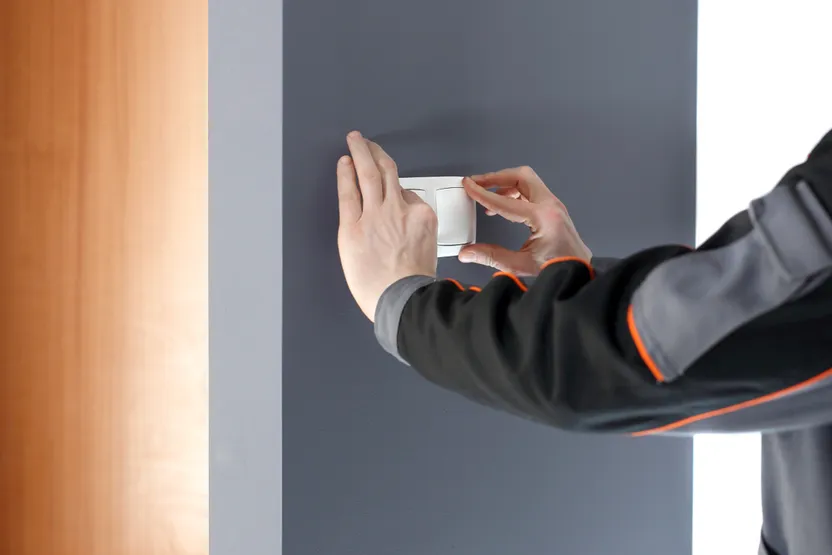

• una vez realizadas todas las conexiones puedes encastrar el interruptor en el cajetín. Atorníllalo al cajetín y luego encastra el embellecedor del interruptor;

• abre el paso de la corriente eléctrica y puedes usar tu interruptor doble.
