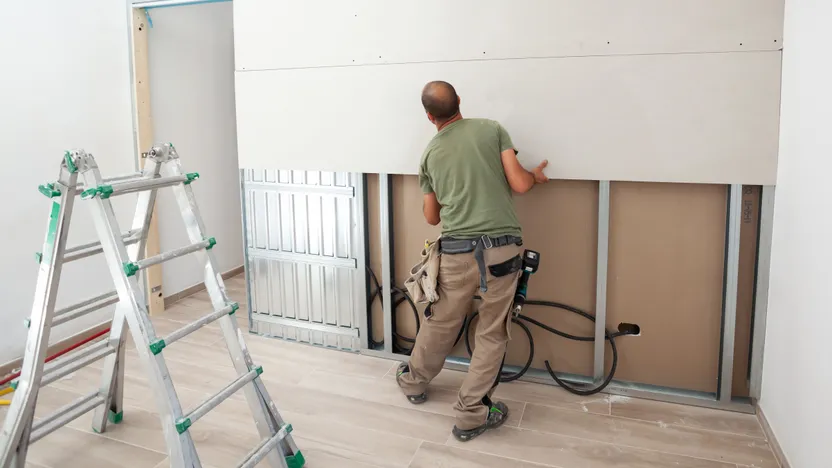

¿Cómo instalar un tabique de cartón-yeso con estructura metálica?

¿Cómo instalar un tabique de cartón-yeso con estructura metálica?

Silvia, periodista y escritora sobre bricolaje y decoración

Ficha escrita por:

Silvia, periodista y escritora sobre bricolaje y decoración

95 fichas consejo

Las placas de cartón-yeso con estructura metálica permiten instalar, rápidamente, un tabique de separación o crear una nueva habitación. Aunque se trata de una solución práctica y versátil, es necesario seguir una técnica precisa de instalación para obtener un buen resultado. Descubre los pasos a seguir en esta guía.

Características importantes

  • Preparar el montaje
  • Determinar la ubicación del tabique
  • Fijar la estructura metálica al suelo
  • Fijar los montantes de la estructura metálica
  • Cortar las placas de cartón-yeso
  • Poner las placas de cartón-yeso en una de las caras del tabique
  • Colocar los conductos eléctricos y el aislante en la estructura
  • Poner las placas de cartón-yeso en la otra cara del tabique
  • Unir las placas de cartón-yeso
Ver las herramientas del escayolista

Ligeras y de instalación rápida, las placas de cartón-yeso, compuestas por cartón-yeso laminado entre dos capas de cartón reciclado, se adaptan a todas las configuraciones, por ejemplo, tanto en buhardillas como en cuartos de baño o cocinas. También se conocen con el nombre de Pladur (es una marca registrada) o BA 13 (por su espesor de 13 mm), están disponibles en dos anchuras (90 y 120 cm) y diferentes alturas. Tienen que ser hidrófugas si se van a instalar en una habitación húmeda (cocinas y cuartos de baño).

Al fijarse sobre una estructura metálica, los tabiques de cartón-yeso permiten incorporar un aislante, en el hueco entre ambas placas, para mejorar el nivel de aislamiento acústico y térmico. En lo que respecta a la propia estructura metálica, es ideal para reformas debido a su ligereza, su facilidad de instalación, su resistencia a la humedad, los insectos y otros parásitos, al contrario que las estructuras de madera.

Ver el catálogo de ManoMano
Cartón-yeso

Conocimientos

  • Saber tomar medidas;
  • comprobar un nivel;
  • elegir tacos y tornillos;
  • utilizar un taladro;
  • usar una sierra de calar o de corona;
  • utilizar un destornillador;
  • aplicar un revestimiento;
  • lijar y quitar el polvo del revestimiento;
  • utilizar herramientas manuales como martillo, cúter, cizallas, etc.;
  • estar en buena forma física;
  • trabajar en cuclillas;
  • trabajar en altura.

Duración del trabajo

2 días, dependiendo de la superficie del tabique

Número de personas recomendado

1-2 personas

Herramientas y consumibles

Equipos de protección individual

** Esta lista no es exhaustiva: el equipo de protección individual debe adaptarse a cada situación de trabajo.

Ver el catálogo de ManoMano
Mascarilla antipolvo.
  1. Preparar el montaje.
  2. Determinar la ubicación del tabique.
  3. Fijar la estructura metálica al suelo.
  4. Fijar los montantes de la estructura metálica.
  5. Cortar las placas de cartón-yeso.
  6. Poner las placas de cartón-yeso en una de las caras del tabique.
  7. Colocar las conducciones eléctricas y el aislante en la estructura.
  8. Poner las placas de cartón-yeso en la otra cara del tabique.
  9. Unir las placas de cartón-yeso.

El suelo de la habitación debe estar en buen estado, seco, perfectamente plano y nivelado.

Acuérdate también de dejar las placas de cartón-yeso en la habitación en la que se va a montar el tabique unos días antes de la obra. De esta forma, evitarás choques térmicos o higrométricos susceptibles de dañarlas.

Por último, comprueba que tienes todo el material necesario a tu disposición.

Con un metro y un lápiz (o polvo azul trazador), marca en el suelo el inicio del futuro tabique de placas de cartón-yeso.

Utiliza un nivel láser óptico para visualizar toda la longitud del tabique.

Traza esta longitud en el suelo con el cordel de trazado.

Utiliza un raíl para trazar todo el grosor del tabique con el lápiz o el polvo trazador.

Asegúrate de marcar bien los puntos de fijación de los raíles, a cada 60 cm aproximadamente.

Ver el catálogo de ManoMano
Polvo azul trazador

El raíl o carril se fija al suelo usando tacos de las medidas adecuadas y que sean aptos para el tipo de suelo.

Si fuera necesario, corta el raíl a la longitud deseada con las cizallas o la recortadora.

Después, haz agujeros en el lugar y a la distancia de las marcas de fijación.

Pon los tacos para clavar, clava los tornillos con un martillo y fija el raíl a lo largo de todo el suelo.

Mide la altura del tabique con un metro.

Si fuera necesario, corta el raíl con las medidas que necesites utilizando la cizalla o la recortadora.

Perfora, coloca los tacos y atornilla el primer montante vertical a lo largo de la pared con los tacos y los tornillos de los tamaños adecuados y aptos para el tipo de soporte.

Marca la ubicación de cada montante vertical interno a lo largo del raíl fijado al suelo. Lo más habitual es que sean espacios de 60 cm, pero esta distancia se puede reducir hasta 50 cm e incluso 40 cm, si quieres mejorar la rigidez del tabique.

Encaja las estructuras entre el raíl fijado al suelo y el raíl fijado al techo, girándolos un cuarto de vuelta.

Comprueba la verticalidad con un nivel de burbuja.

Asegúrate también de alinear bien los orificios previamente hechos en las estructuras, ya que su función es permitir el paso de los conductos eléctricos.

Ver el catálogo de ManoMano
Conductos eléctricos

Si hay que hacer algún corte, coloca la placa de cartón-yeso en una superficie plana y córtala con un cúter o un serrucho (dependiendo del grosor), guiándote con una regla de albañil.

La altura de las placas de cartón-yeso debe ser igual a la altura del suelo al techo menos 1 cm.

Una vez cortada la placa, rebaja ligeramente los bordes con un desbastador para placa de cartón-yeso. Después, utiliza una sierra de corona para recortar en la placa, las ubicaciones de las cajas eléctricas.

Coloca cuñas de 1 cm de grosor a lo largo de toda la estructura fijada al suelo.

Después, coloca la primera placa en la esquina de la pared. Tiene que quedar apoyada en las cuñas.

Atornilla la placa de cartón-yeso a los montantes de la estructura, aproximadamente cada 30 cm y a 1 cm de los extremos.

Utiliza tornillos para placas de cartón-yeso y una punta adecuada.

Puedes utilizar un destornillador para placa de cartón-yeso o un destornillador con punta de roscado.

Atornilla de la misma forma las placas de cartón-yeso a lo largo de todo el tabique, pero solo en uno de los lados.

Pasa los conductos eléctricos por los orificios previamente hechos en los montantes de la estructura metálica y fíjalos según sea preciso.

Mide el ancho entre dos montantes y corta el aislante con esta medida.

Después, coloca el aislante dentro del grosor del marco, entre cada montante.

Coloca las placas de cartón-yeso de la misma forma que en el otro lado del tabique, pero teniendo cuidado de desplazar las uniones con respecto al otro lado.

Desplaza también los tornillos para que no estén justo enfrente de los de las placas del otro lado y que no se toquen.

No te olvides de instalar las cajas empotradas para enchufar aparatos eléctricos.

Si vas a utilizar un recubrimiento en polvo, mézclalo bien con agua poniendo una varilla mezcladora en el taladro.

También hay revestimientos en tiras listas para usar.

Utiliza la llana y la espátula para recubrir las juntas entre las placas con revestimiento.

Después, aplica la cinta cubrejuntas, de arriba abajo, respetando su sentido (en su caso), es decir con el lado impreso siempre contra el tabique.

Alisa la tira cubrejuntas con la espátula para eliminar el aire y cualquier posible excedente de revestimiento.

Tendrás que aplicar otra capa de revestimiento después de seis horas a varios días, siguiendo las indicaciones del fabricante.

Cubre también todos los huecos de las cabezas de los tornillos en el cartón-yeso. Una vez que las hayas cubierto todas, aplica un revestimiento de acabado.

Cuando esté seco, líjalo ligeramente y retira el polvo.

No te olvides de unir el espacio entre las placas y el suelo, así como al nivel del techo y de las paredes, utilizando una pistola extrusora con un cartucho de masilla acrílica.

Asegúrate de aislar bien las juntas.
