¿Cómo elegir una estación de soldadura?

Todos conocemos el soldador básico para soldar con estaño. Esta herramienta, que se conecta directamente a una fuente de alimentación de 220 V, es suficiente para realizar trabajos ocasionales, como conectar un cable eléctrico a un terminal, o para llevar a cabo unos cuantos trabajos en circuitos impresos sencillos, sin necesitar mucha precisión.

Si como cualquier gran aficionado o profesional experto, quieres pasar a un nivel muy alto de acabado y precisión, necesitarás una estación de soldadura para asegurarte de llegar a lo más alto. Dependiendo del presupuesto que tengas, podrás equiparte con la máquina de tus sueños, sin necesidad de arruinarte. A continuación, una descripción general de los equipos disponibles en el mercado.

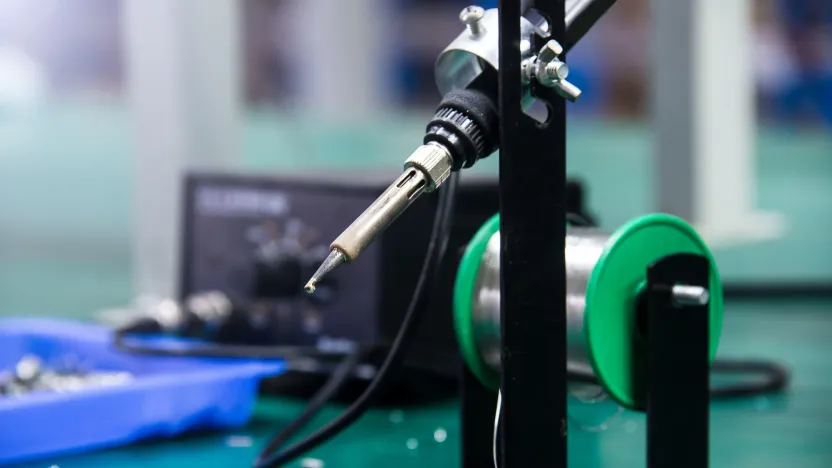

A diferencia del soldador tradicional, que funciona con una temperatura de calentamiento constante, la estación de soldadura permite regularla con precisión de 150 °C a 500 °C. La estación de soldadura está compuesta por uno o más soldadores alimentados con electricidad, y regulados por medio de un reóstato, el soldador funciona a baja tensión.

La soldadura de componentes electrónicos requiere alcanzar niveles de calentamiento muy precisos, para poder garantizar la fusión instantánea de los metales de aporte, preparados por expertos, para obtener uniones rigurosas y sólidas. Los hilos de soldadura actuales están hechos de una aleación sin plomo y con un porcentaje alto de estaño, por lo que son más difíciles de fundir a temperaturas precisas.

La cada vez más frecuente miniaturización de los componentes electrónicos, obliga a utilizar hilos de soldadura de alta gama, muy finos y con varillas de hierro cada vez más sofisticadas. Gracias a la gran precisión de sus ajustes, la estación de soldadura permite abordar, con total tranquilidad, cualquier trabajo que exija soldaduras de una increíble finura, que no se pueden realizar con un soldador común.

La estación de soldadura se conecta a la red eléctrica y tiene una potencia de 50 a 100 W. Este soldador está equipado con varillas de diferentes formas adaptadas a la conexión que se va a realizar. Las estaciones de soldadura, elaboradas de forma sofisticada, también cuentan con otras funcionalidades, como:

• Bomba de desoldar;

• producción de aire caliente;

• pinzas térmicas.

Estación de soldadura analógica

La estación de soldadura analógica alcanza rápidamente la temperatura elegida en un rango de 150 °C a 450 °C por medio de un potenciómetro.

Características

• Fuente de alimentación de 230 V/AC;

• tensión del soldador de 24 V Potencia de 95/100 W;

• pantalla analógica.

Estación de soldadura con memoria

La estación de soldadura con memoria es muy útil para realizar trabajos en serie.

Características

• Soldador de 75 W para realizar soldaduras de 100 ºC a 480 °C;

• tiempo de calentamiento muy breve y valioso para el aumento de la productividad;

• pantalla LED que indica la temperatura solicitada con precisión;

• una boquilla de aire caliente facilita un caudal de 120 l/min, muy útil en las fases de desoldadura precisa, en soldaduras con varias ramificaciones.

Estación de soldadura digital

La estación de soldadura digital ofrece una tecnología de ajuste controlada por un procesador, que combina varias ventajas, para que las soldaduras sean cada vez más perfectas.

Características

• Reducción del tiempo de calentamiento;

• ajuste preciso de la temperatura de trabajo;

• predefinición rápida de las opciones de trabajo con teclas específicas;

• pantalla retroiluminada que te informa de forma continua sobre los modos de funcionamiento y las instrucciones que has seleccionado;

• soldador con varillas intercambiables para soldar circuitos impresos frágiles con un compensador;

• una potencia máxima de 50 W;

• temperaturas de 150 °C a 450 °C;

• posibilidad de equilibrar los niveles de temperatura, independientemente de la varilla utilizada, de acuerdo con la pantalla digital.

Estación de soldadura/desoldadura electrónica

La estación de soldadura y desoldadura electrónica, con temperatura regulable, es una máquina sofisticada que responde a las necesidades de los aficionados y los profesionales más expertos.

Características

• Pantalla digital para el soldador, así como para el desoldador;

• ajuste electrónico preciso de la temperatura de la varilla (±3 °C);

• protección contra picos de tensión y contra interferencias con otros dispositivos (conexión a tierra específica);

• función de aspiración regulada por el tiristor;

• presencia de varios soldadores y desoldadores con mango ergonómico y desmontaje de varilla inteligente;

• bomba de vacío independiente para trabajos continuos;

• transformador de 230 VAC-32 VAC diseñado para la soldadura sin plomo;

• temperaturas de soldadura de 180 °C a 480 °C;

• soldador de 100 W;

• temperaturas de desoldado de 300 °C a 450 °C.

Estación de soldadura digital de alta frecuencia

La estación de soldadura digital de alta frecuencia, presenta estas ventajas frente a otros modelos:

• Posibilidad de ajuste al grado más próximo en un intervalo de 50 °C a 480 °C;

• aumento muy rápido de la temperatura;

• protección de los ajustes predeterminados con contraseña;

• sistema de limpieza de las varillas en seco;

• soldador de 100 W.

Estación de soldadura con placa calefactora

La estación de soldadura con placa calefactora dispone de una lámpara infrarroja para precalentar los elementos que se van a ensamblar.

Estación de soldadura para retoques

La estación de soldadura para retoques es adecuada, por ejemplo, para trabajos del ámbito de la telefonía.

Estación de soldadura/desoldadura de aire caliente

La estación de soldadura/desoldadura de aire caliente tiene varias boquillas y se utiliza para reparar conectores de plástico o altavoces portátiles. El aumento de la temperatura muy rápido, lo convierte en un dispositivo muy popular para trabajos de electrónica.

Además de utilizar piezas de repuesto inherentes al modelo y la marca de la estación elegida, también puedes trabajar de forma más cómoda con:

• Un soporte de soldador profesional;

• una tercera mano, que es un soporte con pinzas y una lupa para poner dos o más elementos en la posición de montaje;

• un limpiador en seco;

• una alfombrilla de limpieza;

• esponjas de limpieza;

• un juego de herramientas auxiliares de soldadura;

• pinzas de soldadura/desoldadura;

• lámpara con lupa.

Por supuesto, teniendo en cuenta que vas a estar realizando trabajos que requieren mucho rigor y precisión, no te olvides de mejorar tu espacio con un banco de trabajo para electrónica y un asiento de taller ergonómico.

Tienes todos los elementos necesarios para elegir tu estación de soldadura, solo tienes que adaptarla a tu trabajo o tu pasión. Fíjate bien en:

• La facilidad de manejo, incluso que tenga puntas en miniatura, si fuera necesario;

• el ajuste, la estabilidad y la regulación de las temperaturas de operación, con pantallas precisas para ensamblar los componentes electrónicos.

Acrónimos de las estaciones de soldadura

Aquí tienes una pequeña guía para no perderte con los acrónimos más habituales del sector:

• SMD (Surface Mounted Device): componente montado en superficie;

• QFN (Quad Flat No lead): paquete encapsulado que contiene el chip montado en un cabezal, sin plomo;

• QFP  (Quad Flat Package): paquete de circuito integrado que se suelda directamente a una placa de circuito impreso;

• SOIC  (Small Outline Integrated Circuit): pequeño circuito integrado.
