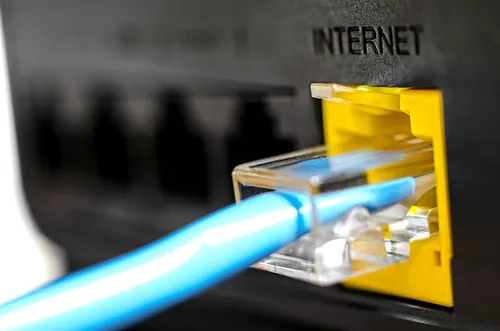

¿Cómo elegir cables RJ45?

Con un cable RJ45 puedes conectar equipos multimedia, redes informáticas y redes de Internet. Es el cable que permite conectar:

• Ordenador a un router de Internet;

• de un ordenador a otro;

• ordenador a una impresora;

• televisión a un decodificador;

• ordenador a un switch;

• switch a un router de Internet;

• videoconsola al router de Internet.

A diferencia de los cables RJ45, los cables RJ45 llevan unas clavijas específicas que permiten conectarlos a las tomas de red y los equipos multimedia.

Elegir el blindaje de un cordón o cable RJ45 después de haber definido su categoría

Una conexión óptima comparada con la wifi

Los cables RJ45, o cables Ethernet, son cables de baja tensión que permiten contar con una conexión óptima, al contrario que las conexiones WiFi, que están sujetas a interferencias de redes, variaciones de conexiones, etc. Tiene cuatro pares de conectores y cada uno de estos pares tiene un hilo con rayas de colores y otro de color liso:

• Rayas verdes y blanco verdosas;

• franja naranja y blanco-naranja;

• rayas azul y blanco-azul;

• rayas marrones y blanco-marrones.

Por norma general, se utiliza un par para el teléfono, un par para la televisión y dos pares para Internet.

Vamos a ver cuáles son las cinco características que deberás definir para poder elegir bien tus cables Ethernet. Sabiendo todo lo necesario sobre estos cables informáticos podrás escoger tu cable RJ45, teniendo en cuenta el tipo de instalación, la señal que se va a transmitir, la frecuencia de los datos, las perturbaciones, la solidez, etc.

1. La categoría, es decir, el tipo de señal que se va a transmitir: red telefónica, Internet / Ethernet, vídeo, televisión, etc.

2. El blindaje necesario para proteger la red de las perturbaciones: ¿con o sin blindaje? ¿Los cables tendrán que soportar perturbaciones externas magnéticas, electromagnéticas, etc. ?

3. El grado del blindaje: es la combinación entre el tipo de señal y el blindaje más adecuado.

4. Cable monoconductor o multiconductor: cada uno tiene sus propias ventajas e inconvenientes, dependiendo de la configuración de la instalación y la longitud del cable.

5. Orientación de las clavijas: conexión asegurada por un cable de conexión directa (el más utilizado) o un cable de conexión cruzada (menos habitual, con tendencia a desaparecer).

Las tomas RJ45 o enchufes de puerto Ethernet, que están estandarizadas en la norma REBT, poco a poco están sustituyendo a las antiguas tomas telefónicas.

Para facilitar la elección, la gran variedad de cables disponibles se dividen en ocho categorías:

• Categoría 5e: apta para redes personales (especialmente ADSL);

• categoría 6: es el estándar mínimo para redes empresariales y además, permite el uso de Gigabit Ethernet;

• categoría 6a: esta categoría, más apta para redes profesionales, permite utilizar el modo "full dúplex" (emisión y recepción de datos simultáneamente);

• categorías 7 y 7a: reservado para las velocidades más altas, en la actualidad es el tipo de cable más eficiente;

• categorías 8, 8.1 y 8.2: reservado para las velocidades más altas en entornos industriales y terciarios.

Hay que adaptar el cable RJ45 en función de la señal que va a transmitir y por tanto, de la frecuencia de los datos. Tal y como se indica más arriba, para ayudarte a elegir, los cables RJ45 se dividen en categorías que se corresponden, exactamente, con el tipo de señal.

Cable de red ADSL, rúter Internet, telefonía: categoría 5e

Velocidad máxima de 1 Gbit/s (gigabit por segundo), ancho de banda de 100 Mhz (megahercios) y longitud máxima de 100 m. Esta categoría corresponde a una red ADSL personal, un rúter de Internet o una red telefónica (analógica o digital).

Cable para red empresarial e Intranet: categoría 6

Velocidad máxima de 10 Gbits/s, ancho de banda de 250 Mhz y longitud máxima de 55 m. Esta categoría, que se usa en las empresas y las redes de Intranet, es capaz de transmitir a gran velocidad, pero sobre una distancia corta y con una ancho de banda limitado.

Cable de red de Intranet empresarial: categoría 6a

Velocidad  máxima de 10 Gbits/s (gigabits por segundo), ancho de banda de 500 Mhz (megahercios), y longitud máxima de 100 m. Esta categoría es la evolución de la categoría 6, con una velocidad equivalente, un mayor ancho de banda y una distancia más larga. Es perfecta para un Intranet empresarial.

Cable para todo tipo de señal: categoría 7 y 7a

Velocidad  máxima de 10 Gbits/s, ancho de banda de 600 a 1000 Mhz y una longitud máxima de 15 a 100 m. Estos son los cables más eficientes en la actualidad. Esta categoría puede transmitir cualquier tipo de señal sobre una ancho de banda muy amplio. Los cables de este tipo son un poco más caros, pero cumplen con su función con cualquier tipo de señal.

Cable para redes de Internet empresariales con mucha demanda: categorías 8, 8.1 y 8.2

Velocidad máxima de 40 Gbits/s, ancho de banda de 2000 Mhz, y longitud máxima de 30 m. Estas categorías están reservadas para velocidades muy altas en entornos industriales y terciarios.

Los cables RJ45, sean de la categoría que sean, cuentan con 8 conductores, así que también se le llama "cable de cuatro pares". El cable RJ45 puede sufrir perturbaciones que alteran y hasta pueden neutralizar la señal de datos por eso hay que definir su blindaje en función de:

1. Función del cable;

2. su ubicación;

3. el tipo de señal que se va a transmitir;

4. su ancho de banda.

Blindajes de los cables RJ45

Por eso hay diferentes blindajes contra los fenómenos exteriores magnéticos o electromagnéticos que pueden limitar o perturbar la información transmitida.

Blindaje UTP o U/UTP

Los conductores de los diferentes pares están trenzados y no tienen ningún apantallamiento.

Blindaje FTP o F/UTP

Los conductores de los cuatro pares están trenzados y recubiertos por una lámina de aluminio. Se considera un blindaje "ligero".

Blindaje STP o U/FTP

Cada uno de los pares de conductores está recubierto por una lámina de aluminio. Los pares de hilos no están protegidos en su conjunto, es un blindaje "por pares".

Blindaje FFTP o F/FTP

Equivale a un blindaje STP, pero lleva una lámina de aluminio como protección global.

Blindaje SFTP o SF/UTP

Los pares no están protegidos de forma individual, pero el conjunto de los conductores sí está protegido con una trenza metálica recubierta por una lámina de aluminio. Se denomina "doble blindaje".

Blindaje SSTP o S/FTP

La máxima protección. Cada par viene trenzado y protegido por una hoja de aluminio, y el conjunto de los conductores está además blindado con un trenzado de cobre estañado, bajo la cubierta del cable. El SSTP es un blindaje "pesado".

Qué blindaje elegir para cada categoría de cable RJ45

Veamos cuáles son los blindajes disponibles en el mercado en función de la categoría de los cables RJ45.

Veamos, a continuación, una tabla con los usos posibles de los cables RJ45 reagrupados por grado.

Cuando hablamos de clavijas de un cable RJ45, damos por hecho que estás utilizando o vas a utilizar un cable RJ45, no un cordón: un cable es un conjunto de hilos con clavijas macho integradas en cada extremo. Un cable une dos equipos, así que no tiene enchufe, sino que se conecta directamente.

Estos son los dos tipos de cables RJ45:

1. Cordón RJ45 cruzado.

2. Cordón RJ45 directo.

Cordón RJ45 cruzado

El cordón RJ45 cruzado, que cada vez es menos utilizado, sirve principalmente para conectar dos receptores directamente entre sí (por ejemplo, dos ordenadores) sin pasar por una red.

Cordón RJ45 directo

El cable RJ45 directo es el más común y el que más se usa. Sirve para prolongar una señal (entre una toma RJ45 en una pared y un ordenador o un receptor), enchufar un switch (el "enchufe múltiple" en versión red), conectar un rúter Internet, etc.
