Descripción general

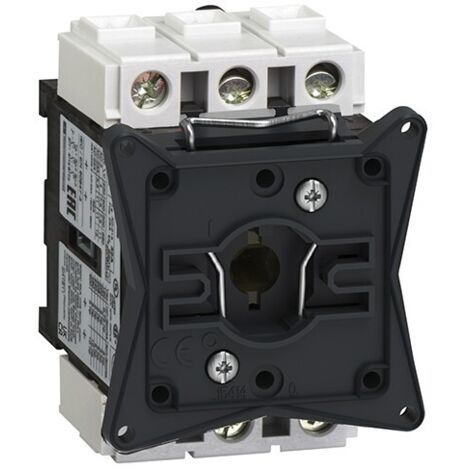

El TeSys Vario es un bloque de base para interruptor-seccionador de 3 polos y 40 A, diseñado para ofrecer un alto rendimiento en aplicaciones eléctricas. Este componente es esencial para la formación de un interruptor de carga operativo, y debe equiparse con una maneta para su correcto funcionamiento.Especificaciones técnicas
- Tensión asignada de empleo: 690 V CA 50/60 Hz
- Tensión asignada de choque: 8 kV
- Corriente térmica convencional: 40 A
- Corriente térmica de empleo bajo envolvente: 32 A
- Corriente asignada de empleo: 29 A AC-23 Ue: 400 V
- Potencia asignada de empleo: 11 kW a 400...415 V (AC-3), 15 kW a 500 V (AC-3), 18,5 kW a 500 V (AC-23A), 5,5 kW a 230...240 V (AC-3), 7,5 kW a 230...240 V (AC-23A)
- Poder de cierre: 400 A a 400 V (AC-21A, AC-22A, AC-23A)
- Poder asignado de cierre en cortocircuito: 1 kA a 400 V
- Corriente asignada de corta duración: 480 A a 400 V
- Corriente nominal de cortocircuito condicional: 10 kA a 400 V - fusible asociado 50 A
- Poder de corte: 320 A a 400 V (AC-21A, AC-22A, AC-23A)
- Endurance mecánica: 100,000 ciclos
- Duración de vida eléctrica: 100,000 ciclos AC-21, 30,000 ciclos DC-1 a 5
- Modo de conexión: Circuito de potencia con borneras a tornillo para cables de 10 mm² (rígido) y 6 mm² (blando con embout)
- Par de apriete: 2,1 N.m en borneras a tornillo
- Dimensiones: Altura: 74 mm, Ancho: 55 mm, Profundidad: 60 mm
- Peso del producto: 0,2 kg
Compatibilidad y accesorios
- Compatible con manetas para formar un interruptor de carga operativo
Instalación
- Instalación en superficie utilizando platina de montaje
Uso
- Diseñado para aplicaciones en redes de CA/CC
- Frecuencia de red: 50/60 Hz
