Descripción general

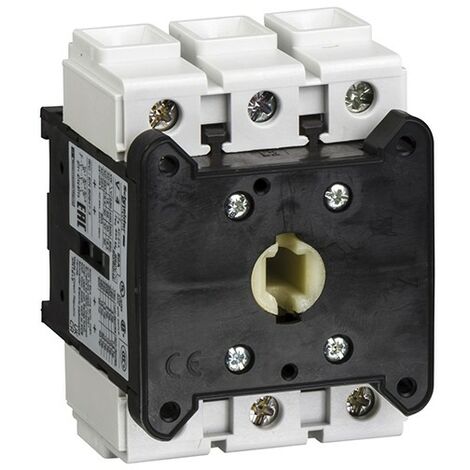

El TeSys Vario es un interruptor seccionador de 3 polos diseñado por Schneider, ideal para aplicaciones de carga operativa. Este dispositivo debe equiparse con una maneta para su funcionamiento adecuado.Especificaciones técnicas
- Tensión asignada de empleo: 690 V CA 50/60 Hz
- Tensión asignada de choque: 8 kV
- Corriente térmica convencional: 80 A
- Corriente térmica de empleo bajo envolvente: 63 A
- Corriente asignada de empleo: 57 A AC-23
- Potencia asignada de empleo: 15 kW a 230...240 V (AC-3), 22 kW a 400...415 V (AC-3), 30 kW a 500 V (AC-3), 30 kW a 690 V (AC-23A), 37 kW a 500 V (AC-23A), 18,5 kW a 690 V (AC-3), 18,5 kW a 230...240 V (AC-23A), 30 kW a 400...415 V (AC-23A)
- Poder de cierre: 800 A a 400 V (AC-21A, AC-22A, AC-23A)
- Poder asignado de cierre en cortocircuito: 2,1 kA a 400 V
- Corriente asignada de corta duración admisible: 960 A a 400 V (duración: 1 s)
- Corriente nominal de cortocircuito condicional: 10 kA a 400 V (fusible asociado 80 A aM y 80 A gG)
- Poder de corte: 640 A a 400 V (AC-21A, AC-22A, AC-23A)
- Endurance mecánica: 30,000 ciclos
- Duración de vida eléctrica: 30,000 ciclos AC-21, 30,000 ciclos DC-1 a 5
- Modo de conexión: Circuito de potencia con borneras a tornillo para cables de 16 mm² (flexible con terminal) y 25 mm² (rígido)
- Par de apriete: 4 N.m en borneras a tornillo
- Dimensiones: Altura 83 mm, Ancho 60 mm, Profundidad 65 mm
- Peso del producto: 0,5 kg
