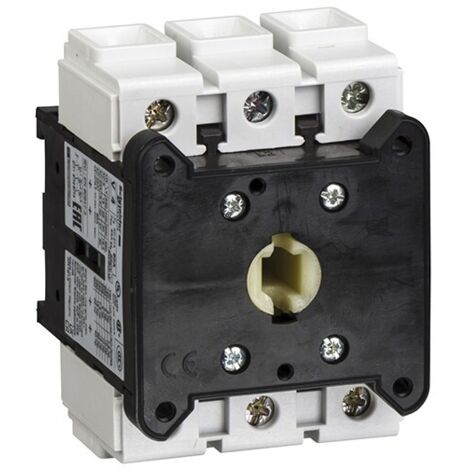

TeSys Vario - bloc de base pour interrupteur-sectionneur - 3P -63A

ComplémentairesSupport de montage : PlatineRail symétrique[Ue] tension assignée d'emploi : 690 V CA 50/60 Hz[Uimp] tension assignée de tenue aux chocs : 8 kV[Ith] courant thermique conventionnel : 63 A[Ithe] courant thermique d'emploi sous enveloppe : 50 A[Ie] courant assigné d'emploi : 41,5 A AC-23 Ue: 400 Vpuissance assignée d'emploi en W : 11 kW à 230...240 V (AC-3)22 kW à 500 V (AC-3)22 kW à 690 V (AC-23A)30 kW à 500 V (AC-23A)18,5 kW à 400...415 V (AC-3)18,5 kW à 690 V (AC-3)15 kW à 230...240 V (AC-23A)22 kW à 400...415 V (AC-23A)classe de service intermittent : 30pouvoir de fermeture : 630 A à 400 V AC-21A630 A à 400 V AC-22A630 A à 400 V AC-23A[Icm] pouvoir assigné de fermeture en court-circuit : 2,1 kA à 400 V au Ipeak[Icw] courant assigné de courte durée admissible : 756 A à 400 V durée: 1 scourant nominal de court-circuit conditionnel : 10 kA à 400 V - fusible associé 63 A aM10 kA à 400 V - fusible associé 63 A gGpouvoir de coupure : 500 A à 400 V (AC-21A)500 A à 400 V (AC-22A)500 A à 400 V (AC-23A)Endurance mécanique : 30000 cycledurée de vie électrique : 30000 cycle AC-2130000 cycle DC-1 à 5mode de raccordement : Circuit de puissance: borniers à vis-étrier câble 16 mm² - rigidité du câble: souple - avec emboutCircuit de puissance: borniers à vis-étrier câble 25 mm² - rigidité du câble: rigidecouple de serrage : Circuit de puissance: 4 N.m - sur borniers à vis-étrierHauteur : 83 mmLargeur : 60 mmProfondeur : 65 mmPoids du produit : 0,5 kgCode de compatibilité : V
