Descripción general

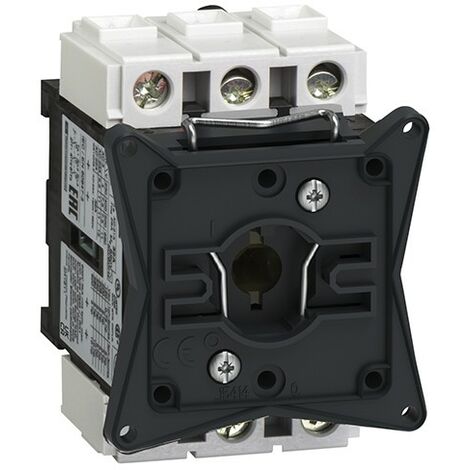

El bloque de base TeSys Vario de Schneider es un interruptor seccionador de 3 polos y 25 A, diseñado para aplicaciones de alta eficiencia. Este componente es ideal para ser utilizado en sistemas eléctricos de corriente alterna y continua, y requiere una maneta adicional para funcionar como un interruptor de carga operativo.Especificaciones técnicas
- Tensión asignada de empleo: 690 V CA 50/60 Hz
- Tensión assignée de tenue aux chocs: 8 kV
- Corriente térmica convencional (Ith): 25 A
- Corriente térmica de empleo bajo envolvente (Ithe): 20 A
- Corriente asignada de empleo (Ie): 14.5 A (AC-23) a 400 V
- Potencia asignada de empleo: 11 kW a 500 V (AC-23A), 11 kW a 690 V (AC-3), 15 kW a 690 V (AC-23A), 4 kW a 230...240 V (AC-3), 5.5 kW a 400...415 V (AC-3), 7.5 kW a 500 V (AC-3), 5.5 kW a 230...240 V (AC-23A), 7.5 kW a 400...415 V (AC-23A)
- Poder de cierre: 250 A a 400 V (AC-21A, AC-22A, AC-23A)
- Poder asignado de cierre en cortocircuito: 1 kA a 400 V
- Corriente asignada de corta duración admisible: 300 A a 400 V durante 1 s
- Corriente nominal de cortocircuito condicional: 10 kA a 400 V - fusible asociado 25 A
- Poder de corte: 200 A a 400 V (AC-21A, AC-22A, AC-23A)
- Duración de vida mecánica: 100,000 ciclos
- Duración de vida eléctrica: 30,000 ciclos DC-1, 5,000,000 ciclos AC-21
- Modo de conexión: Circuito de potencia con borniers a vis-étrier para cables de 6 mm² (flexible con embout) y 10 mm² (rígido)
- Par de apriete: 2.1 N·m en borniers a vis-étrier
- Dimensiones: Altura: 74 mm, Ancho: 55 mm, Profundidad: 60 mm
- Peso: 0.2 kg
Compatibilidad y accesorios
- Requiere una maneta para funcionar como interruptor de carga operativo.
