Descripción general

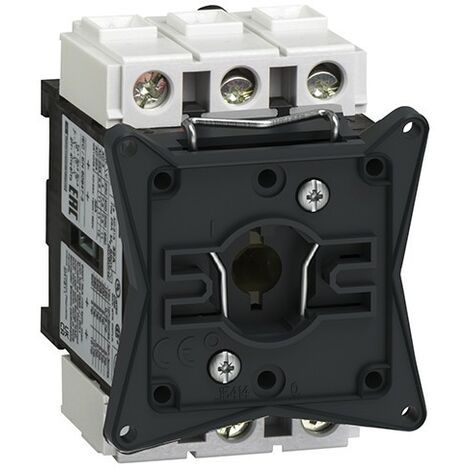

El TeSys Vario es un bloque de base para interruptor-seccionador de 3 polos y 32 A, diseñado para ofrecer un alto rendimiento en aplicaciones de corriente alterna y continua. Este componente es ideal para la formación de un interruptor de carga operativo, y debe equiparse con una maneta para su correcto funcionamiento.Especificaciones técnicas
- Tensión asignada de empleo: 690 V CA 50/60 Hz
- Tensión asignada de tenue a los choques: 8 kV
- Corriente térmica convencional: 32 A
- Corriente térmica de empleo bajo envolvente: 25 A
- Corriente asignada de empleo: 21.8 A (AC-23) a 400 V
- Potencia asignada de empleo: 11 kW a 500 V (AC-23A), 15 kW a 690 V (AC-23A), 1.5 kW a 230...240 V (AC-3), 7.5 kW a 500 V (AC-3), 7.5 kW a 690 V (AC-3), 5.5 kW a 230...240 V (AC-23A), 11 kW a 400...415 V (AC-23A), 7.5 kW a 400...415 V (AC-3)
- Poder de cierre: 320 A a 400 V (AC-21A, AC-22A, AC-23A)
- Poder asignado de cierre en cortocircuito: 1 kA a 400 V
- Corriente nominal de cortocircuito condicional: 10 kA a 400 V - fusible asociado 35 A aM
- Duración de vida mecánica: 100,000 ciclos
- Duración de vida eléctrica: 30,000 ciclos DC-1, 5,000,000 ciclos AC-21
- Modo de conexión: Circuito de potencia con borniers a vis-estrier para cables de 6 mm² (flexible con embout) y 10 mm² (rígido)
- Par de apriete: 2.1 N.m en borniers a vis-estrier
- Dimensiones: Altura: 74 mm, Ancho: 55 mm, Profundidad: 60 mm
- Peso: 0.2 kg
Compatibilidad y accesorios
- Tipo de producto o componente: Cuerpo de conmutador
- Número de polos: 3P
- Tipos y composición de contactos: 3 NO
Uso
El TeSys Vario se utiliza en aplicaciones industriales y comerciales donde se requiere un interruptor-seccionador confiable y eficiente. Es adecuado para sistemas de corriente alterna y continua, y se puede integrar fácilmente en diversas configuraciones eléctricas.
