Cajas de ventilación con motor incorporado BD ERP RC – Rodete de chapa galvanizada

Cajas de ventilación BD ERP RC con motor incorporado y rodete de chapa

Las cajas de ventilación BD ERP RC están diseñadas para proporcionar una ventilación eficaz, estable y silenciosa en instalaciones profesionales, comerciales e industriales. Estas unidades combinan un ventilador centrífugo de baja presión con motor incorporado y un rodete metálico de chapa galvanizada, lo que garantiza una gran durabilidad y un rendimiento fiable incluso en entornos exigentes.

Construcción y materiales

La estructura de estas cajas está fabricada en chapa galvanizada de alta resistencia, asegurando una larga vida útil frente a la corrosión, el desgaste o la exposición a la humedad. El interior cuenta con aislamiento termoacústico en espuma de polietileno expandido (M1), que reduce significativamente el nivel sonoro durante el funcionamiento y mejora la eficiencia térmica del conjunto.

El ventilador se encuentra montado sobre cuatro antivibradores, lo que minimiza las vibraciones y aumenta la estabilidad. Las tapas laterales son desmontables, permitiendo un fácil acceso al interior para operaciones de limpieza o mantenimiento. En la parte frontal se incorpora un prensaestopas para el paso del cableado, y cada caja dispone de orejetas de soportación para su instalación en el suelo o suspendida del techo.

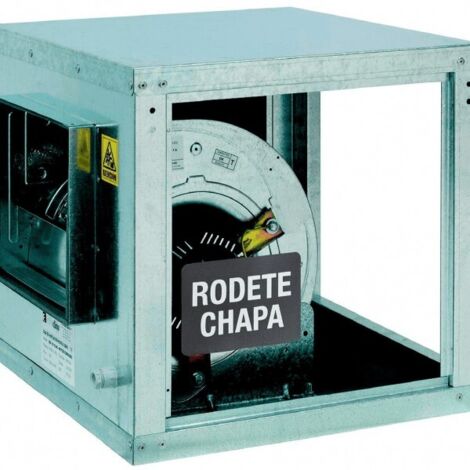

Rodete de chapa galvanizada: resistencia y fiabilidad

El rodete metálico con álabes curvados hacia adelante, fabricado en chapa galvanizada y equilibrado dinámicamente, ofrece una mayor rigidez estructural y una excelente resistencia a las altas temperaturas. Esto lo convierte en una opción ideal para aplicaciones industriales, cocinas, talleres o entornos con partículas en suspensión.

A diferencia del rodete de poliamida, el de chapa ofrece:

• Mayor resistencia mecánica frente a impactos o deformaciones.
• Mayor estabilidad térmica en ambientes con temperaturas elevadas.
• Larga durabilidad y resistencia al envejecimiento.
• Menor flexión en altas revoluciones, lo que mejora el equilibrio dinámico.

Motores incorporados de alta eficiencia

Las cajas BD ERP RC están disponibles con diferentes configuraciones de motor según el tipo de instalación:

• Monofásicos (M4 / M6): con condensador permanente, alimentación 230V 50Hz, disponibles en versiones de 4 o 6 polos.
• Trifásicos (T6): alimentados a 230V/400V 50Hz, diseñados para instalaciones industriales con mayores requerimientos de caudal y eficiencia.

Los modelos M4 (4 polos) alcanzan una mayor velocidad de giro y por tanto ofrecen un caudal de aire superior, ideales para instalaciones donde se requiere más flujo de aire. Los modelos M6 (6 polos) giran a menor velocidad, generando menos ruido y mayor estabilidad en sistemas donde el confort acústico es prioritario.

En los modelos monofásicos se incluye una protección térmica de rearme automático, mientras que todos los motores están protegidos con grado IP44 o IP55, dependiendo del modelo, asegurando su resistencia frente al polvo y la humedad.

Rendimiento y datos técnicos

Las cajas BD ERP RC cubren una amplia gama de potencias, caudales y niveles de ruido, adaptándose a distintas necesidades de ventilación. Los valores técnicos son los siguientes:

*La designación M4 o M6 indica el número de polos del motor monofásico (4 o 6), mientras que T6 corresponde a motores trifásicos. Los modelos M4 alcanzan mayor velocidad de giro, mientras que los M6 ofrecen menor ruido y más estabilidad.

Cómo seleccionar la caja de ventilación adecuada

Para elegir correctamente el modelo de caja BD ERP RC más apropiado para cada instalación, se deben tener en cuenta los siguientes aspectos:

1. Superficie y volumen del local: se calcula el caudal de aire necesario (m³/h) multiplicando el volumen del espacio por el número de renovaciones de aire recomendadas según el tipo de uso (de 6 a 15 renovaciones/hora en locales comerciales).
2. Tipo de instalación: impulsión, extracción o recirculación. En instalaciones de impulsión, se priorizan modelos de mayor caudal (M4). En extracción continua, los de 6 polos (M6) por su funcionamiento más silencioso.
3. Presión disponible: depende de la longitud y sección de los conductos. Cuanto mayor sea la red de conductos, más presión debe ofrecer el ventilador.
4. Nivel sonoro permitido: en oficinas o restaurantes, se recomienda optar por modelos M6 o T6 con aislamiento acústico reforzado.

Tipos de instalación

Las cajas de ventilación BD ERP RC pueden instalarse en distintas configuraciones:

• Sobre suelo: mediante las orejetas de sujeción incorporadas.
• Suspensión en techo: utilizando soportes antivibratorios o tirantes metálicos.
• Integradas en falsos techos o recintos técnicos con acceso lateral para mantenimiento.

Accesorios opcionales

• Filtros y portafiltros para aspiración.
• Tolvas de impulsión o aspiración.
• Tapas y viseras antilluvia para exterior.
• Manguitos con brida, juntas elásticas y compuertas de regulación.
• Rejas de sobrepresión y soportes para montaje empotrado o suspendido.
• Baterías eléctricas aleteadas y reguladores de velocidad.

Asesoramiento técnico especializado

En Bricoprofesional disponemos de un equipo técnico especializado que puede asesorarte en la selección del modelo adecuado según la normativa, el tipo de local, la potencia requerida o el nivel de ruido deseado. Además, contamos con todas las categorías complementarias necesarias para una instalación completa: tubos, rejillas, abrazaderas, codos, compuertas y reguladores de velocidad.
