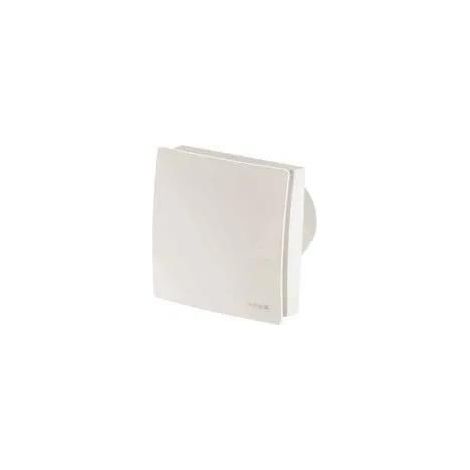

Maico ventilador para estancias pequeñas ECA 100 ipro VZC, DN 100, 0084.0201

Maico ventilador para estancias pequeñas ECA 100 ipro VZC, DN 100, 0084.0201

Datos técnicos

• Fabricante: MAICO
• Número de artículo: 0084.0201
• Producto: Extractor para estancias pequeñas
• Tipo: ECA 100 ipro VZC
• EAN: 4012799842019
• Diseño: Retardo de conexión y tiempo de marcha en inercia ajustables
• Tapa: ninguno
• Caudal: 78 m³/h / 92 m³/h
• SEC promedio: 10,52 kWh/(m²*a)
• Temperatura del fluido a IMax: 40 °C
• Nivel de presión sonora: 27 dB(A) / 32 dB(A) / distancia 3 m, condiciones de campo libre
• Velocidad de rotación: 2.100 1/min / 2.500 1/min
• Tipo de tensión: &,nbsp,&,nbsp,&,nbsp,&,nbsp,&,nbsp,&,nbsp,&,nbsp,&,nbsp,&,nbsp,&,nbsp,&,nbsp,&,nbsp,&,nbsp,&,nbsp,&,nbsp,&,nbsp,&,nbsp,&,nbsp,&,nbsp,&,nbsp,&,nbsp,&,nbsp,&,nbsp,&,nbsp,&,nbsp,&,nbsp,&,nbsp,&,nbsp,Corriente alterna
• Tensión nominal: 230 V
• Frecuencia de red: 50 Hz
• Potencia nominal: 6 W / 8 W
• Tipo de protección: IP X5
• Cable de alimentación de red: 5 x 1,5 mm²
• Lugar de instalación: Techo / Pared
• Tipo de montaje: Montaje en superficie
• Posición de montaje: arbitrario
• Material: Plástico
• Color: blanco tráfico, similar a RAL 9016
• Peso: 0,71 kg
• Peso con embalaje: 0,86 kg
• Diámetro nominal: 100 mm
• Ancho: 159 mm
• Altura: 159 mm
• Profundidad: 130 mm
• Ancho con embalaje: 165 mm
• Altura con embalaje: 165 mm
• Profundidad con embalaje: 145 mm
• IMax: 0,06 A
• Tiempo de postfuncionamiento: 0 min / 8 min / 17 min / 25 min
• Retardo de encendido: 0 s / 50 s / 90 s / 120 s
• Tipo de montaje: Montaje en superficie
• Composición: otros
• Material de la carcasa: Plástico
• Dirección: Purga
• Tipo de protección (IP): IPX5

Motor

• Motor robusto de bajo consumo con rodamientos de bolas, sin mantenimiento.
• Apto para funcionamiento continuo.

Instrucciones de montaje

• Montaje muy sencillo, ya que la cubierta se retira fácilmente con herramientas.
• Posibilidad de montaje en pared y techo.
• Compatible con los modelos predecesores ECA DN 100, ya que los orificios de fijación y la entrada de cables empotrada se encuentran en el mismo lugar.

MAICO – Tecnología de ventilación de Villingen-Schwenningen

Desde 1928, la empresa familiar MAICO desarrolla y fabrica ventiladores y soluciones de ventilación. La producción se realiza en Schwenningen, en la Selva Negra, la gama abarca unos 1.600 productos: desde pequeños extractores de baño hasta ventiladores de conducto, murales y de tejado, pasando por equipos de ventilación con recuperación de calor e instalaciones de climatización para grandes edificios.

Ventilación doméstica, recuperación de calor, comercial e industrial

MAICO deckt die Wohnungsentlüftung nach DIN 18017-3, zentrale und dezentrale Lüftung mit Wärmerückgewinnung sowie Ventilatoren für Arbeitsstätten, Gewerbe und Industrie ab – bis hin zu explosionsgeschützten Ausführungen. Als Systemanbieter liefert der Hersteller das passende Zubehör: Luftführung, Außenluftdurchlässe, Filter, Regler, Schalter und Sensorik.

Diseño y servicio

Los productos MAICO han sido galardonados en múltiples ocasiones por su diseño, entre otros con el red dot design award y el iF Product Design Award. El servicio del fabricante de marca incluye herramientas de planificación y un amplio programa de repuestos.

MAICO en raleo

En raleo encontrará ventiladores MAICO, equipos de ventilación, accesorios y repuestos con número de referencia original, datos técnicos completos, dibujos acotados, curvas características y documentación del fabricante.

• Fabricante: MAICO
• Número de artículo: 0084.0201
• Producto: Extractor para estancias pequeñas
• Tipo: ECA 100 ipro VZC
• EAN: 4012799842019
• Diseño: Retardo de conexión y tiempo de marcha en inercia ajustables
• Tapa: ninguno
• Caudal: 78 m³/h / 92 m³/h
• SEC promedio: 10,52 kWh/(m²*a)
• Temperatura del fluido a IMax: 40 °C
• Nivel de presión sonora: 27 dB(A) / 32 dB(A) / distancia 3 m, condiciones de campo libre
• Velocidad de rotación: 2.100 1/min / 2.500 1/min
• Tipo de tensión: &,nbsp,&,nbsp,&,nbsp,&,nbsp,&,nbsp,&,nbsp,&,nbsp,&,nbsp,&,nbsp,&,nbsp,&,nbsp,&,nbsp,&,nbsp,&,nbsp,&,nbsp,&,nbsp,&,nbsp,&,nbsp,&,nbsp,&,nbsp,&,nbsp,&,nbsp,&,nbsp,&,nbsp,&,nbsp,&,nbsp,&,nbsp,&,nbsp,Corriente alterna
• Tensión nominal: 230 V

• DN 100
• 78/92 m³/h
• 27–32 dB(A)
• IP X5

Extractor de dos etapas para baño, aseo y trastero

Maico extractor para espacios pequeños ECA 100 ipro VZC

MAICO ECA 100 ipro – Extractor de baño de dos etapas DN 100 con 78/92 m³/h, humedad, luz o movimiento

El MAICO ECA 100 ipro es un extractor para estancias pequeñas de dos etapas para conductos DN 100 y ventila baños, aseos, trasteros y despensas con 78 o 92 m³/h. La cubierta de diseño oculta la aspiración, y la carcasa de plástico resistente a los golpes cuenta con un grado de protección IP X5. Con 27 o 32 dB(A) a 3 m de distancia, se mantiene agradablemente silencioso en el día a día.

Diez versiones cubren diferentes requisitos de funcionamiento: estándar, VZC con retardo de conexión y tiempo de funcionamiento posterior ajustables, F con control por luz, H con control de humedad y B con detector de movimiento, en cada caso también con persiana interior integrada (K). Quien sustituya un ECA DN 100 más antiguo encontrará los orificios de fijación y la entrada de cables en la posición habitual.

La serie MAICO Kleinraumventilatoren ECA 100 ipro está disponible en 10 versiones que se diferencian por la versión y la compuerta. Este artículo: Retardo de encendido y tiempo de desconexión retardada ajustables, ninguna.

MAICO Extractores para estancias pequeñas ECA 100 ipro – Ventajas de un vistazo

• Dos niveles de potencia: 78 m³/h para la ventilación básica, 92 m³/h tras la ducha, conmutable mediante interruptor conmutador doble.
• Automático a elegir: temporización, luz, humedad o movimiento activan el ventilador sin intervención activa.
• Detector de movimiento con alcance: El sensor de las versiones B detecta hasta 5 m a 100° horizontal y 82° vertical.
• Cierre interior contra corrientes de aire: Las variantes K cierran la sección transversal del conducto eléctricamente durante la parada.
• Sustitución rápida: Compatible con los modelos anteriores ECA DN 100, es posible el montaje en pared y techo.

Campos de aplicación típicos

• Cuarto de baño
• Aseo de invitados
• Trastero
• Despensa
• Oficina

Versión con retardo de encendido y tiempo de funcionamiento posterior ajustable

• Encendido/apagado mediante interruptor de luz o interruptor independiente.
• Seleccionables los 4 programas de funcionamiento.
• El orden de los niveles de potencia se realiza en función del programa de funcionamiento seleccionado.
• Retardo de conexión ajustable por pasos mediante pulsadores fácilmente accesibles: 0/50/90/120 s.
• Tiempo de funcionamiento posterior ajustable por etapas mediante pulsadores de fácil acceso: 0/8/17/25 min.
• El tiempo configurado se muestra mediante LED durante el ajuste.
• No regulable en velocidad.
• Ajustable mediante jumper en el equipo.
• Programa confort (preajustado)
• Usuario presente: nivel 1

Características

• Ventilador para espacios pequeños con programación inteligente para las más altas exigencias.
• 2 niveles de potencia.
• Aspiración oculta mediante cubierta de diseño.
• Para extracción de aire.
• Marca VDE-GS, excepción: ECA 100 ipro RC/RCH.
• Marca VDE: ECA 100 RC/RCH.
• Grado de protección IP X5 para seguridad en el baño.
• Clase de protección II.
• Apto para funcionamiento continuo.
• Protección contra sobrecarga térmica.

Motor

• Motor robusto de bajo consumo con rodamientos de bolas, sin mantenimiento.
• Apto para funcionamiento continuo.

Instrucciones de montaje

• Montaje muy sencillo, ya que la cubierta se retira fácilmente con herramientas.
• Posibilidad de montaje en pared y techo.
• Compatible con los modelos predecesores ECA DN 100, ya que los orificios de fijación y la entrada de cables empotrada se encuentran en el mismo lugar.

MAICO Extractores para estancias pequeñas ECA 100 ipro: todas las versiones en comparación

Accesorios compatibles de MAICO

• MAICO Kit de montaje en ventana FE 100/1 AP
• Kit de montaje en ventana MAICO FE 100/1 SG
• Placa de montaje MAICO ZM 11
• Marco distanciador MAICO ECA-DR
• Entrada de aire exterior MAICO ALD 10
• Set de ampliación MAICO ALD 125 A
• Set de ampliación MAICO ALD 125 ZLV 80 dB A-Set
• MAICO Set de ampliación ALD 160 A
• Set de ampliación MAICO ALD 160 ZLV 80 dBPlus A-Set
• MAICO Parte interior para válvula de ventana AL-dB 450-IS
• Elemento interior de válvula para ventana MAICO AL-dB 800-I
• Compuerta de cierre MAICO AP 100

Piezas de repuesto

• Cubierta MAICO ABD ECA 100 ipro 1

Preguntas frecuentes sobre ventiladores para estancias pequeñas MAICO ECA 100 ipro

¿Cuál es la versión de ECA 100 ipro adecuada?

Para un manejo sencillo a través del interruptor de la luz es suficiente la versión estándar, VZC ofrece temporización ajustable, F se activa con la luz, H según la humedad del aire y B por movimiento. Una K delante indica adicionalmente un obturador interior.

¿Cuál es el nivel sonoro del ECA 100 ipro?

A una distancia de 3 m, MAICO indica 27 dB(A) en el nivel 1 y 32 dB(A) en el nivel 2.

¿Se puede instalar el ventilador en la zona de la ducha?

Sí, todos los ECA 100 ipro pueden utilizarse en la zona de protección 1 según DIN VDE 0100-701.
