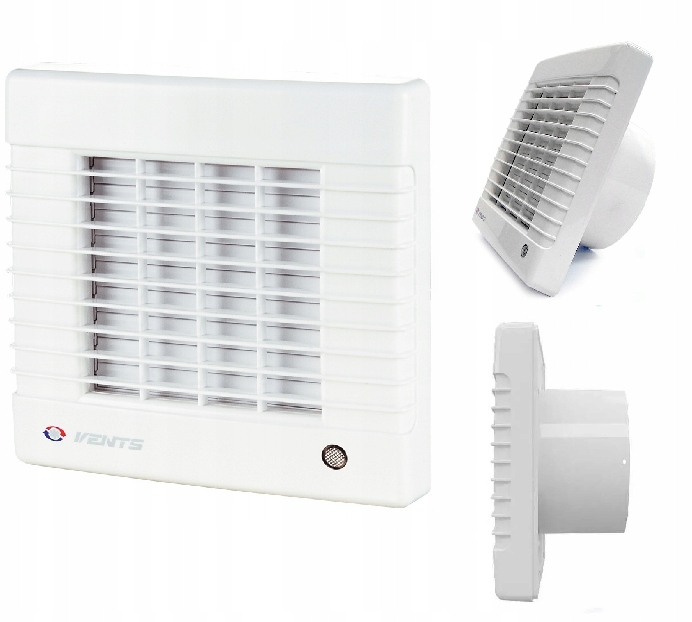

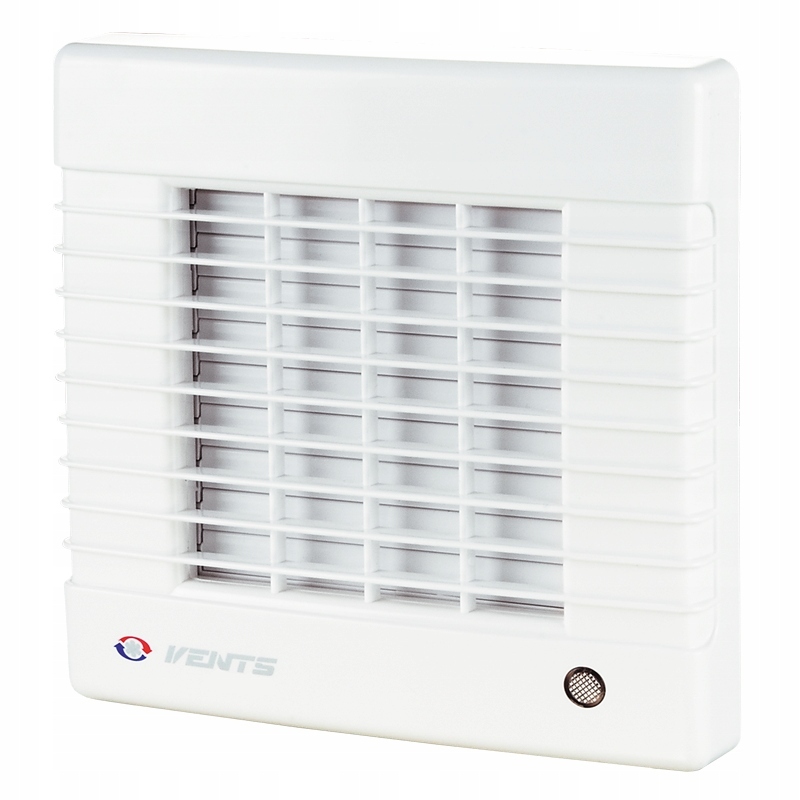

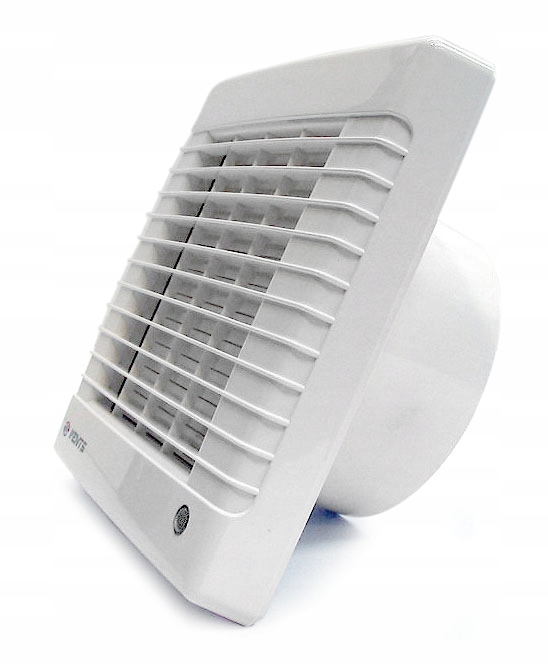

Ventilador de baño FI125 mm, persianas automáticas, sensor de humedad y temporizador.

Ventilador de pared

Ventilación de 125 mm

Persiana automática, temporizador y sensor de humedad (higrostato)

Principal Características:

• Diámetro de conexión: 125 mm
• Alta eficiencia: 185 m3/h
• Consumo de energía: 22,0 W
• Nivel de ruido: 35 dB(A) / 3 m
• Obturador automático
• Higrostato: sensor de humedad: 60 ÷ 90%
• Temporizador: temporizador: 2 ÷ 30 min.
• Luz indicadora que indica el estado de funcionamiento del ventilador
• Fabricante de renombre: ventilaciones
• aerodinámicas palas del rotor (hélices)

Si busca un ventilador moderno y al mismo tiempo óptimamente eficiente con una obturador automático que evita el reflujo de aire después de apagar el ventilador, entonces el producto de la serie MA de vents (un fabricante europeo líder de ventiladores) seguramente cumplirá con sus expectativas. Gracias a su motor confiable con protección térmica, estos ventiladores aseguran una ventilación óptima en la habitación. Además, la apariencia muy moderna y sofisticada del ventilador seguramente satisfará el gusto exigente de muchos usuarios (el panel frontal está hecho de ABS resistente a los rayos UV de alta calidad). Adicionalmente, los ventiladores de esta serie tienen una luz indicadora que indica el estado de funcionamiento del ventilador.

Descripción

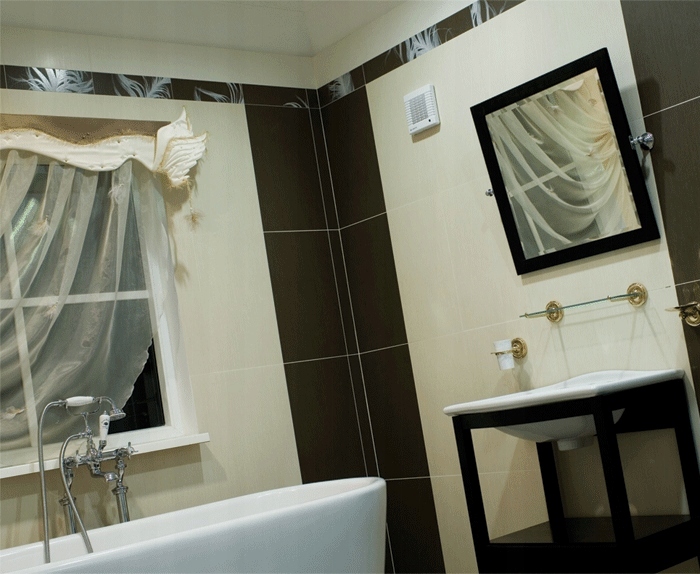

Ventilador extractor moderno con un diseño elegante destinado a su uso en cuartos de ducha, baños, cocinas y otros espacios habitables. Máxima eficiencia combinada con un diseño moderno que garantiza un microclima ideal. Se monta en conductos de ventilación o se conecta a un conducto de ventilación redondo.

Ventajas

Carcasa e impulsor fabricados en plástico de alta calidad, duradero y resistente a los rayos UV. El perfil aerodinámico especialmente diseñado garantiza una alta eficiencia de aire. La alta clase de protección IP 34 proporciona una solución ideal para la ventilación del baño.

Ventajas del motor

Bajo consumo de energía gracias a un motor moderno y de alta eficiencia. Los rodamientos sin mantenimiento que no requieren lubricación proporcionan más de 40.000 horas de funcionamiento ininterrumpido. El motor está equipado con protección térmica contra el sobrecalentamiento.

Automático

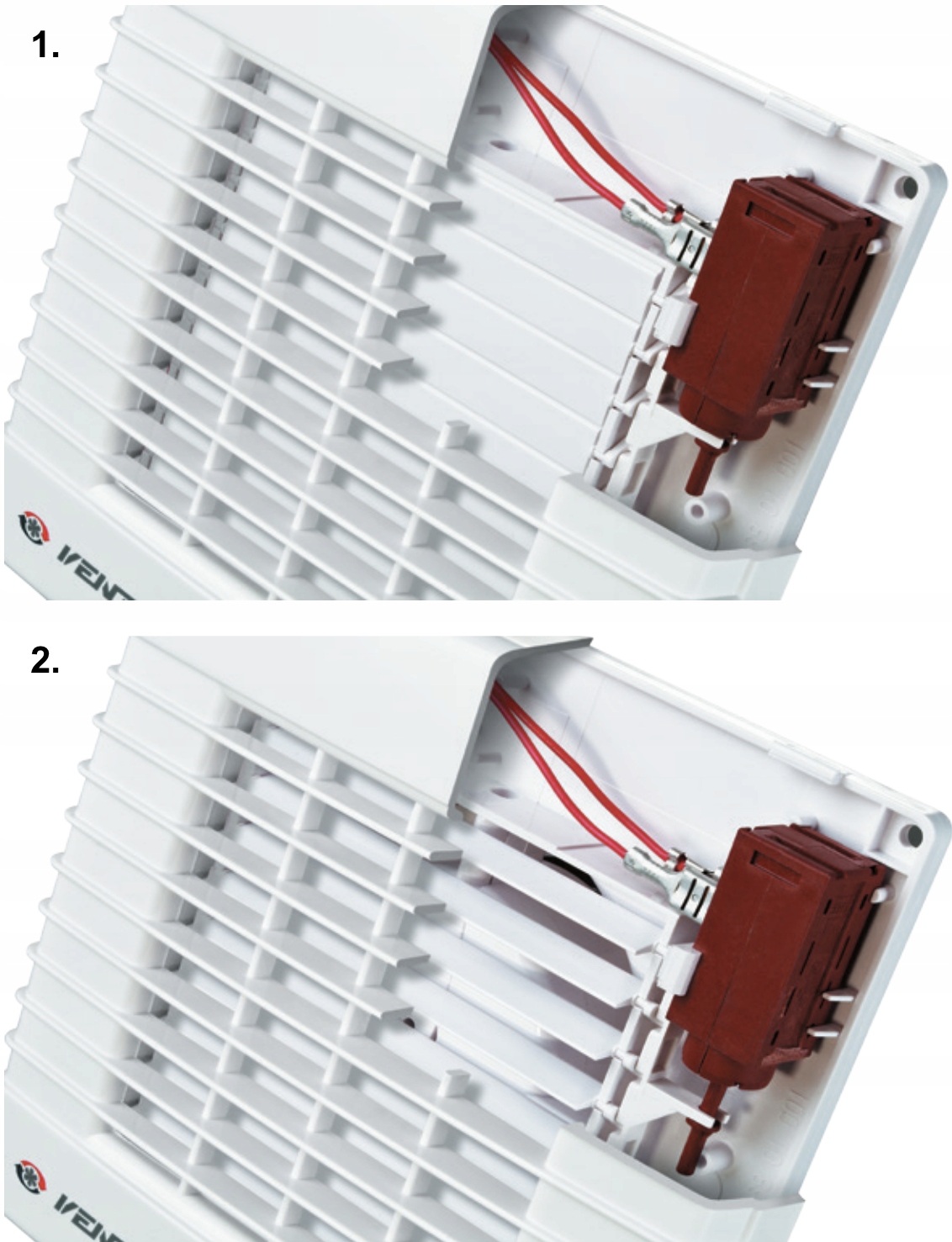

Obturador automático: se abre (1.) aproximadamente 20 ÷ 30 segundos después de arrancar el ventilador. Después de que el dispositivo deja de funcionar, la persiana se cierra automáticamente (2.).

Gracias al uso de un sensor de humedad (higrostato) y un temporizador, el ventilador se encenderá automáticamente si el nivel de humedad en la habitación supera el umbral del sensor 60-90% de humedad y funcionará automáticamente hasta que el nivel de humedad baje al nivel estándar (previamente configurado en el potenciómetro correspondiente), después de lo cual el ventilador pasará al modo temporizador y continuará funcionando durante el tiempo configurado en el temporizador.

Gracias a la función de temporizador (temporizador), el ventilador puede funcionar durante un período de tiempo de aproximadamente 2 a aproximadamente 30 minutos, después de que el ventilador se apague con un interruptor (por ejemplo, desde la instalación de iluminación).

Para utilizar todas las funciones del ventilador, se requiere un cable eléctrico de tres conductores (desde el interruptor hasta el ventilador). Es posible conectar el ventilador con dos cables (terminales L y N), pero en este caso el ventilador funcionará automáticamente dependiendo del nivel de humedad del aire en la habitación.

Datos técnicos

• Tensión de alimentación nominal: 230 V
• Frecuencia nominal: 50 Hz
• Consumo de energía: 22,0 W
• Flujo de aire: 185 m3/h
• Presión sonora - 35 dB(A)/3m
• Presión estática - 55 Pa
• Velocidad del motor - 2400 rpm
• Máx. Temperatura de funcionamiento - 45 °C
• Grado de protección -IP24
• Peso - 0,75 kg

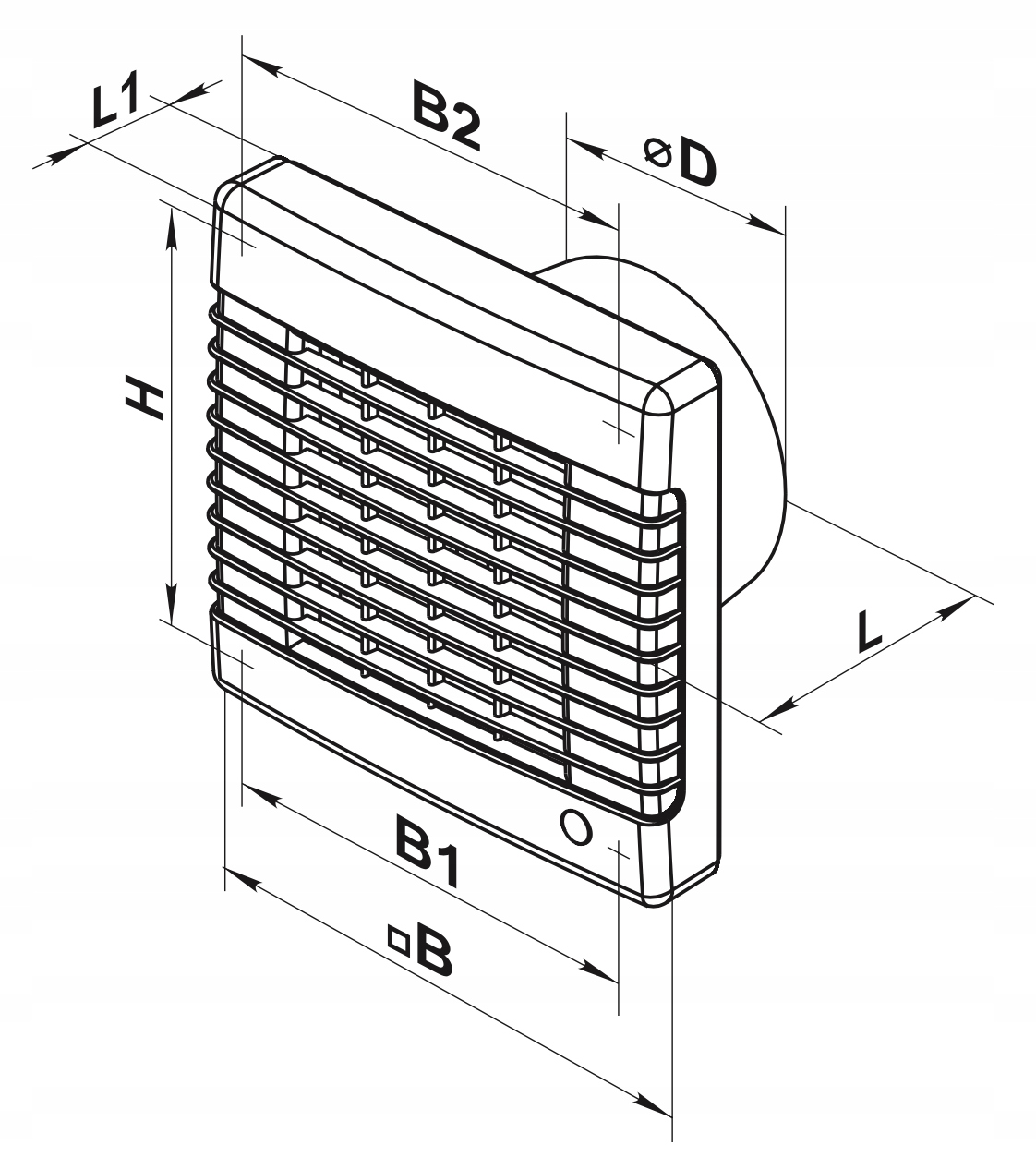

Dimensiones [mm]

• Ø D - 125
• ⎕ B - 190x190 (dimensiones externas)
• B1 - 174 (dimensiones externas)
• B2 - 174 (dimensiones externas)
• H - 174 (dimensiones externas)
• L - 98
• L1 - 33

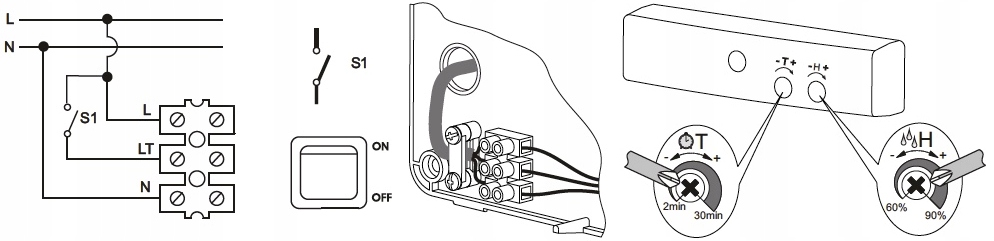

Diagrama de conexión eléctrica

Para conectar el ventilador, se requiere una instalación eléctrica de tres cables, que vaya desde el interruptor hasta el ventilador.

• S1 - Interruptor (p. ej., de la luz)
• L - Voltaje (conectado permanentemente)
• N - Neutro (cero)
• LT - Voltaje (interrumpido por el interruptor)

Configuración correcta del ventilador con sensor de humedad:

Al conectar por primera vez, realice el ajuste como se describe a continuación:

- ajuste el potenciómetro de tiempo al mínimo y el potenciómetro de humedad al máximo (gire los potenciómetros muy suavemente, hasta que sienta una ligera resistencia, ya que puede dañar fácilmente el potenciómetro al girarlo sobre su eje). Luego conecte los terminalesL - fase y N - neutro. Después de aplicar voltaje con esta conexión, el ventilador debería encenderse durante unos segundos y luego apagarse por sí solo. Luego, mientras aún esté encendido, gire suavemente el potenciómetro de humedad lentamente hacia la izquierda (en sentido contrario a las agujas del reloj) hasta que el ventilador se encienda, momento en el que gírelo suavemente hacia la derecha. El llamado umbral mínimo para el sensor de humedad ya está configurado. Todos los ajustes deben realizarse en la habitación donde se instalará el ventilador.

Si tenemos una instalación de tres cables que va desde un interruptor (por ejemplo, un interruptor de luz o un interruptor dedicado separado) al ventilador, podemos conectar un tercer cable al terminal LT (usando, por ejemplo, el cable amarillo-verde como una fase interrumpida por el interruptor, conectándolo adecuadamente en la entrada del interruptor). Esta conexión le permite usar la función de temporizador en el ventilador y encenderlo además de la función de humidistato automático.

Información del fabricante:

La empresa Vents Group forma parte de un grupo de fabricación internacional. Su oferta comercial se divide en dos divisiones principales: ventilación doméstica y ventilación profesional. La moderna sede equipada con almacenes de gran altura permite un suministro eficiente a clientes en todo el país. La experiencia que la empresa ha adquirido operando en la industria de la ventilación desde 1995 contribuye a un servicio profesional, fiable e integral para los clientes, que siempre pueden contar con el soporte técnico de Vents Group.
