VENTILADOR DE PARED

VENTILADORES 100 MATH

obturador automático, temporizador y sensor de humedad (humidistato)

CARACTERÍSTICAS PRINCIPALES:

• DIÁMETRO DEL CONECTOR - 100 mm
• ALTA EFICIENCIA - 98 m3/h
• CONSUMO DE ENERGÍA - 18,0 W
• RUIDO - 34 dB(A) / 3 m
• OBTURADOR AUTOMÁTICO
• HIGRÓSTATO - SENSOR DE HUMEDAD - 60 ÷ 90 %
• TEMPORIZADOR - TEMPORIZADOR - 2 ÷ 30 min.
• LÁMPARA INDICADORA QUE INDICA EL ESTADO DE FUNCIONAMIENTO DEL VENTILADOR
• FABRICANTE DE RECONOCIMIENTO - VENTILADORES
• AERODINÁMICOS PALAS DE ROTOR (HÉLICES)

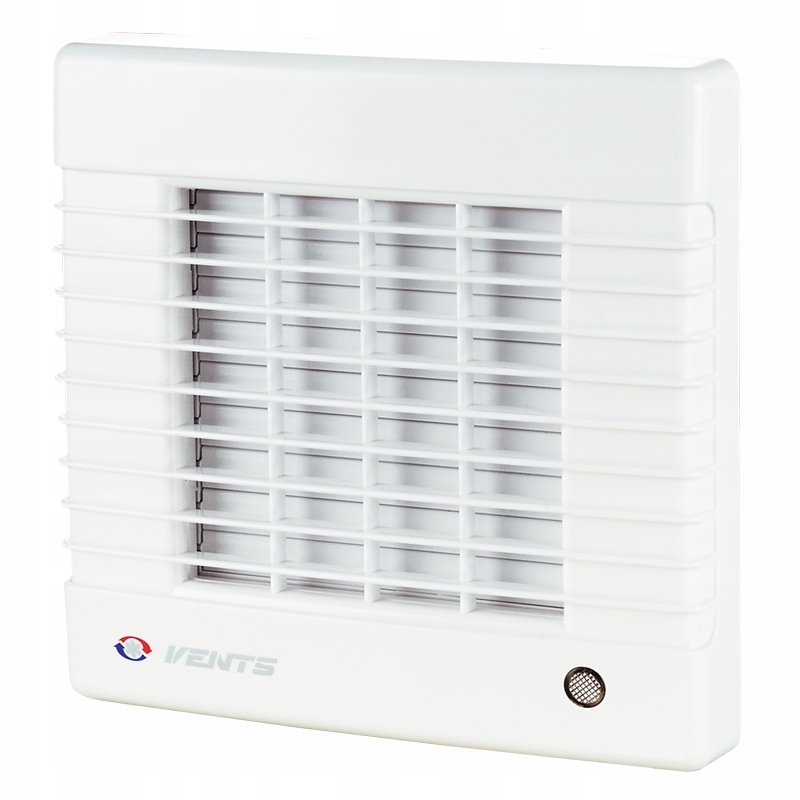

Si busca un moderno y al mismo tiempo óptimamente eficiente Ventilador con obturador automático que evita el reflujo de aire después de apagarlo. Este producto de la serie MA de VENTS (fabricante líder de ventiladores en el mercado europeo) sin duda cumplirá sus expectativas. Gracias a su fiable motor con protección térmica, los ventiladores de esta serie garantizan una ventilación óptima en la habitación. Además, la apariencia muy moderna y sofisticada del ventilador sin duda satisfará el gusto sofisticado de muchos usuarios (el panel frontal está hecho de ABS de alta calidad resistente a los rayos UV ). Además, los ventiladores de esta serie están equipados con una luz indicadora que indica el estado de funcionamiento del ventilador. DESCRIPCIÓN Ventilador extractor moderno

con un diseño elegante destinado a su uso en cuartos de ducha, baños, cocinas y otros espacios residenciales.

Máxima eficiencia combinada con un diseño moderno que garantiza un microclima ideal. Se monta en conductos de ventilación o se conecta a un conducto de ventilación circular. VENTAJAS Carcasa e impulsor de plástico resistente a los rayos UV de alta calidad y duradero. El perfil aerodinámico

especialmente diseñado garantiza una alta

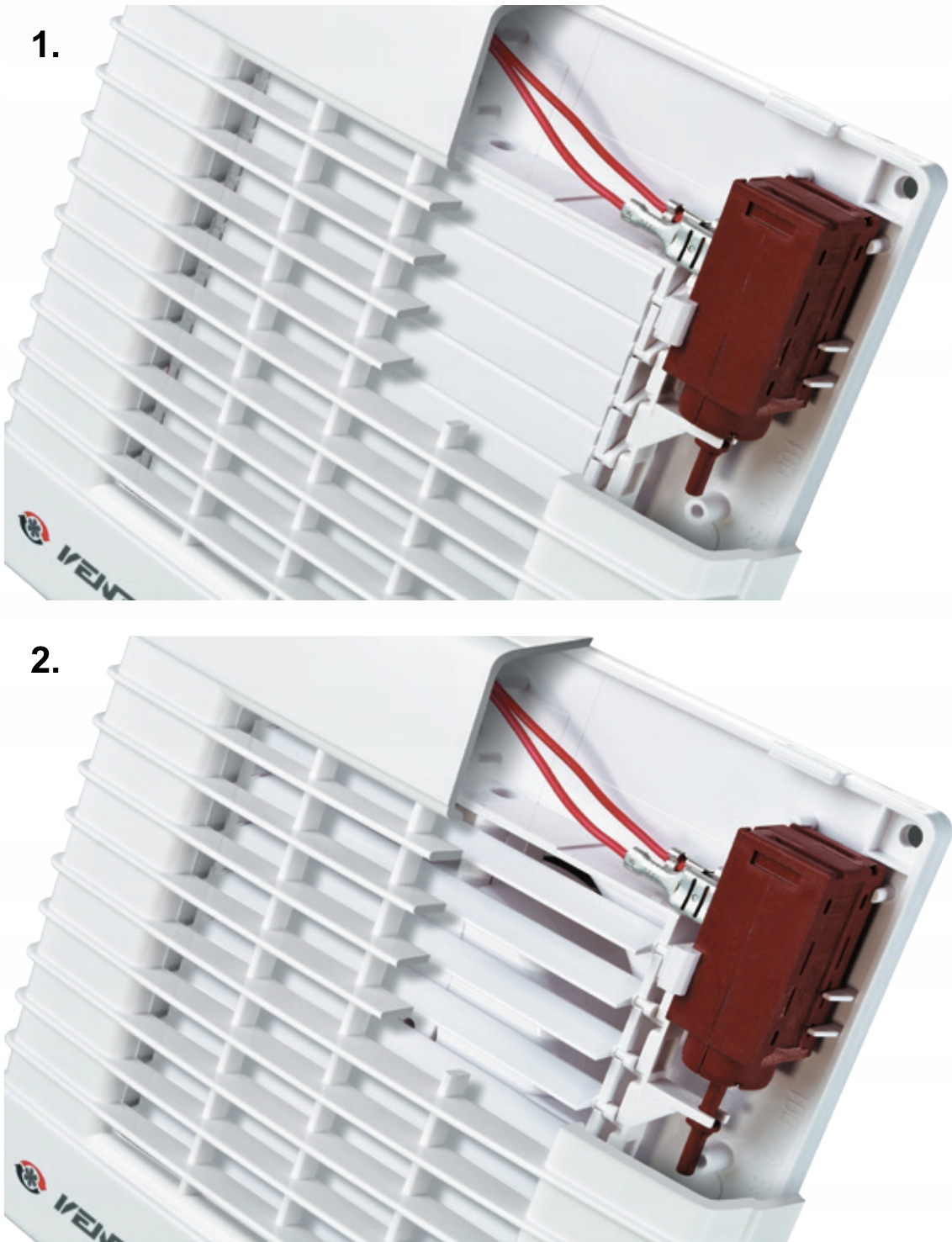

eficiencia del aire . Alta clase de protección IP 34 proporciona la solución ideal para la ventilación del baño. VENTAJAS DEL MOTOR: Bajo consumo de energía gracias a un motor moderno de alta eficiencia. Los cojinetes de buje sin necesidad de lubricación y sin mantenimiento proporcionan más de 40.000 horas de funcionamiento continuo. El motor está equipado con protección térmica contra el sobrecalentamiento. AUTOMÁTICO Obturador automático - se abre (

1.

) después de aproximadamente 20 ÷ 30 segundos tras el arranque del ventilador. Cuando el dispositivo deja de funcionar, el obturador se cierra automáticamente ( 2. ). Gracias al sensor de humedad ( higrostato ) y al temporizador, el ventilador se encenderá automáticamente si el nivel de humedad en la habitación supera el umbral del sensor 60-90% de humedad y funcionará automáticamente hasta que el nivel de humedad baje al nivel estándar - previamente configurado en el potenciómetro apropiado), después de lo cual el ventilador cambiará al modo de funcionamiento con temporizador y continuará funcionando durante el tiempo configurado en el temporizador. Gracias a la

función de temporizador

( interruptor temporizador ), el ventilador puede funcionar en un rango de tiempo de aproximadamente 2 a aproximadamente 30 minutos

, después de que el ventilador se apague mediante un interruptor (p. ej., desde la instalación de iluminación). Para utilizar todas las funciones del ventilador, se requiere un cable eléctrico de tres hilos (desde el interruptor hasta el ventilador). Es posible conectar el ventilador con dos cables (terminales L y N), pero en este caso el ventilador funcionará automáticamente dependiendo del nivel de humedad del aire en la habitación. DATOS TÉCNICOS Tensión nominal de alimentación - 230 V Frecuencia nominal - 50 Hz

Potencia absorbida - 18,0 W Caudal de aire - 98 m3/h Presión sonora - 34 dB(A)/3m Presión estática - 35 Pa Consumo de corriente -

0,085 A

Velocidad del motor -

• 2300 rpm Máx. Temperatura de funcionamiento -
• 45 °C Clase de protección -
• IP24 Peso -

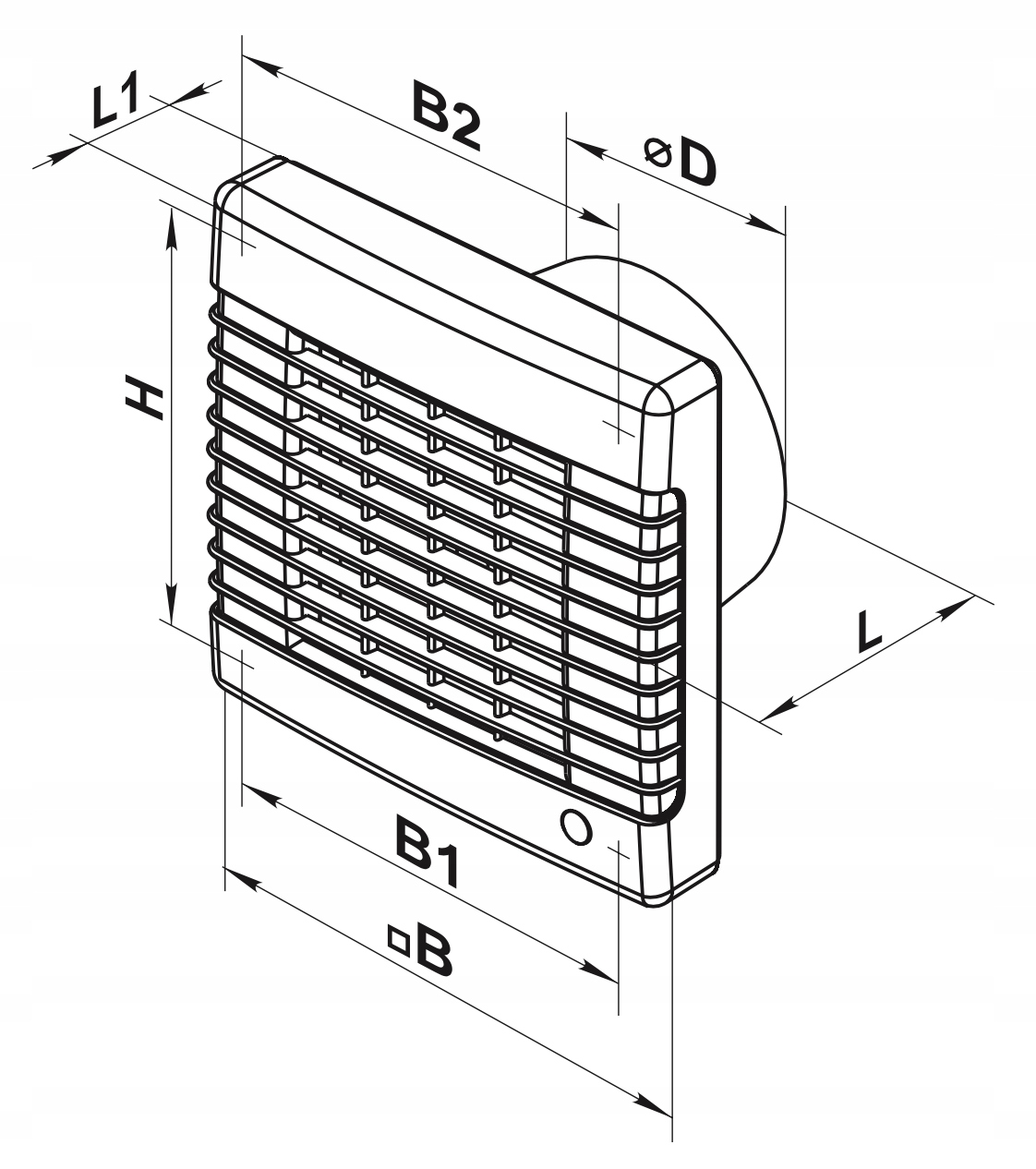

• 0,65 kg DIMENSIONES [mm]
• Ø D - 100
• ⎕ B -
• 165x165 (dimensiones externas)
• B1 - 150
• (dimensiones externas) B2 -
• 150 (dimensiones externas)
• H - 150

(dimensiones externas)

• L - 92
• L1 - 32 DIAGRAMA DE CONEXIÓN ELÉCTRICA Para conectar el ventilador, se requiere una
• instalación eléctrica de tres cables que vaya desde el interruptor hasta el ventilador. S1
• - Interruptor (p. ej. interruptor de luz) L - Voltaje (conectado permanentemente)
• N - Neutro (cero) LT
• - Voltaje (interrumpido por el interruptor) Ajuste correcto del ventilador con sensor de humedad:
• Al conectar por primera vez, realice el ajuste como se describe a continuación: - ajuste el potenciómetro de tiempo al mínimo y el potenciómetro de humedad al máximo (gire los potenciómetros muy suavemente, hasta que note una ligera resistencia, ya que puede dañar fácilmente el potenciómetro girándolo sobre su eje). Luego conecte los terminales

L

- fase y N - neutro. Después de aplicar voltaje con esta conexión, el ventilador debería encenderse durante unos segundos y luego apagarse por sí solo. Luego, mientras aún está encendido, gire suavemente el potenciómetro de humedad lentamente hacia la izquierda (en sentido contrario a las agujas del reloj) hasta que el ventilador se encienda, en cuyo punto retroceda ligeramente hacia la derecha. Ahora hemos establecido el llamado umbral mínimo para el sensor de humedad. Todos los ajustes se realizan, por supuesto, en la habitación donde se instalará el ventilador.

• Si tenemos una instalación de tres cables que va desde un interruptor (p. ej., un interruptor de luz o un interruptor independiente) hasta el ventilador, podemos conectar el tercer cable al terminal LT
• (usando, por ejemplo, el cable amarillo-verde como una fase interrumpida por el interruptor haciendo una conexión apropiada en la entrada del interruptor). Esta conexión nos permite usar la función de temporizador del ventilador y encender el ventilador además de la función de humidistato automático. Información del fabricante:
