Descripción general

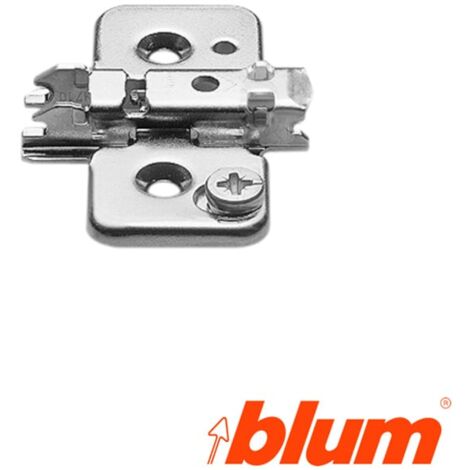

La Base Cruz Acero Clip Top de 3 mm con excéntrica y tornillo Blum (Ref. 173H7130) es un componente esencial para la instalación de bisagras en muebles. Su diseño permite un ajuste preciso y una fijación segura, siendo apta para todas las bisagras de la serie clip-top de enganche rápido. Esta base es ideal para diferentes grosores de costado, facilitando su uso en diversas aplicaciones de carpintería.Especificaciones técnicas
- Acabado: Niquelado
- Distancia: H=3 mm
- Fijación: Tornillo Aglo. Ø3,5 o Ø4 mm
- Código: 3113701
- Color: Niquelado
- Ref. Blum: 173H7130
Compatibilidad y accesorios
Compatible con bisagras tipo contracodo y prolongación, así como con montajes del plan pythagoras de angulares. Permite el uso de la misma serie de bisagra para grosores de costado de 16 y 19 mm.
Instalación
Para una correcta instalación, se recomienda utilizar la base H0 para costados de 19 mm y la base H3 para costados de 16 mm en aplicaciones de cocina. La base H6 es específica para costados fenólicos, mientras que las bases H9 y H18 permiten convertir bisagras rectas a montajes interiores o tipo codo.
Uso
Las bases de alturas superiores son obligatorias para ciertos tipos de bisagras y montajes. Se recomienda consultar las tablas técnicas del producto para usos no contemplados o para resolver dudas específicas.
