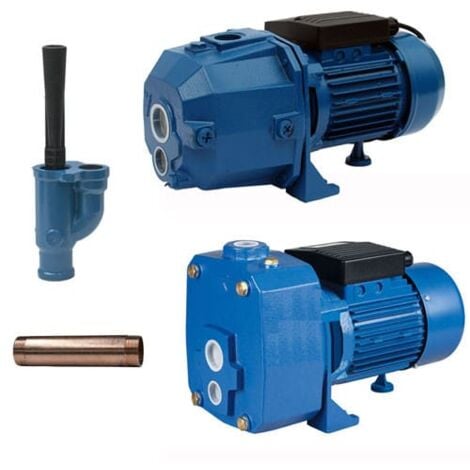

Bomba Autoaspirante Aspiraciones Profundas 30m DJ-100 M - BCN

• Bomba agua diseñada para aspiraciones de hasta 30 m, con doble tubo.
• Potencia: 1CV - 0,75Kw
• Cuerpo de bomba y unión fabricada en fundición de hierro

Bomba autoaspirante de gran profundidad con doble tubo mediante eyector

Características

• Motor de 2900 rpm cerrado con ventilación externa.
• Grado de protección: IP-54
• Clase de asilamiento: F
• Eje fabricado en acero inoxidable AISI 304
• Turbina y difusor NORYL
• Eyector en fundición de hierro
• Cierre mecánico ceramico y grafito
• Temperatura Máx: 35º
• Potencia: 1CV
• I: 4.0 (A) 1-50 hz
• Cond: 20 (μF)
• Peso: 16
• Tamaño: 441x198x261 (Lar x Anch x alt)

Incluye tubo de prolongación de 1 1/4", cable eléctrico con conector SCHUKO-M y protector térmico

Nota: Con estos modelos se pueden montar nuestros grupos de presión: GP - DJ

Instalación:

Tubos aspiración La bomba se colocará lo más cerca posible del nivel del agua, en posición horizontal, a fin de obtener el mínimo recorrido de aspiración y la máxima reducción de las pérdidas de carga. No se debe instalar a más de 30 m. (modelo DJ-100 M) ó a 50 m. (modelo DJ-150 M) de altura geométrica del nivel del agua. La bomba debe ir fijada sobre una base sólida, con tornillos de diámetro 8 mm, a través de los agujeros dispuestos en el propio pie. Se procurará que esté a salvo de posibles inundaciones y reciba una ventilación de carácter seco.

Montaje de tuberías:

Los diámetros de los tubos de aspiración deben ser, como mínimo, de 1 1/4” y 1” (la aspiración se realiza por doble tubo). La pendiente mínima del tramo de aspiración será del 3% con el fi n de evitar bolsas de aire en el circuito de aspiración y así poder ayudar al correcto cebado de la instalación. La unión de los tubos debe realizarse mediante el eyector que se suministra junto a la bomba (fi gura 1). Es imprescindible colocar una válvula de pie sumergida después de dicho eyector, a un mínimo de 15 cm. por debajo del nivel del aljibe o pozo, con tal de evitar remolinos y entradas de aire en la aspiración de la bomba (fi gura 2). El interior de los orifi cios de aspiración e impulsión posee rosca hasta una cierta profundidad. No debe sobrepasarse la misma al roscar las tuberías respectivas. Tampoco debe utilizarse ningún racord que no sea nuevo o no esté limpio. Debe prestarse mucha atención a la conicidad del mismo.

Altura Manométrica
