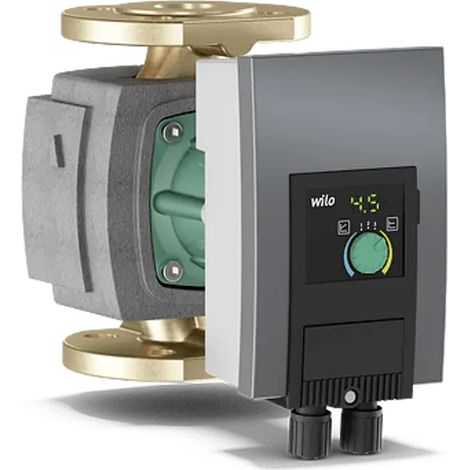

Wilo Bomba circuladora de rotor húmedo de alta eficiencia para agua potable Yonos MAXO-Z plus 40/0,5-8 PN6/10, 2202921

Wilo Bomba circuladora de rotor húmedo de alta eficiencia para agua potable Yonos MAXO-Z plus 40/0,5-8 PN6/10, 2202921

Datos hidráulicos

• Presión máxima de servicio PN: 10 bar
• Altura de impulsión máx. H: 8,5 m
• Caudal máx. Q: 18,2 m³/h
• Temperatura mínima del fluido en aplicaciones HVAC Tmin: 0 °C
• Max. Temperatura del medio para HVAC T: 80 °C
• Temperatura ambiente mínima Tmin: 0 °C
• Temperatura ambiente máxima Tmax: 40 °C
• Dureza total máxima permitida del agua: 3,57 mmol/l (20 °dH)

Datos del motor

• Índice de eficiencia energética (EEI): 0.20
• Conexión a la red: 1~230 V, 50/60 Hz
• Potencia nominal del motor P2: 0,2 kW
• Corriente nominal IN: 1,33 A
• Velocidad mín. nmin: 1200 1/min
• Velocidad máx. nmax: 4800 1/min
• Consumo de energía P1 min: 10 W
• Consumo de energía P1 máx.: 305 W
• Emisión de interferencias: EN 61800-3,2004+A1,2012 / Área residencial (C1)
• Resistencia a las interferencias: EN 61800-3,2004+A1,2012 / Área industrial (C2)
• Regulación de velocidad: Convertidor de frecuencia
• Clase de aislamiento: F
• Tipo de protección del motor: IPX4D
• Protección del motor: Protección interna contra sobrecalentamiento y sobrecorriente

Medidas de instalación

• Conexión de tubería en el lado de aspiración DNs: DN 40
• Conexión de tubería en el lado de presión DNd: DN 40
• Longitud de construcción l0: 220 mm

Medidas y pesos

• Medida de longitud con embalaje: 400 mm
• Longitud L: 245 mm
• Dimensión de altura con embalaje: 263 mm
• Altura H: 277 mm
• Dimensión del ancho con embalaje: 300 mm
• Anchura B: 150 mm
• Peso bruto aprox. m: 13 kg
• Peso neto aprox. m: 11,4 kg

Yonos MAXO-Z plus 40/0,5-8 PN6/10

• Altura de impulsión máx. H: 8,5 m
• Índice de eficiencia energética (EEI): 0.20
• Potencia nominal del motor P2: 0,2 kW
• Consumo de energía P1 min: 10 W
• Consumo de energía P1 máx.: 305 W
• Clase de aislamiento: F
• Tipo de protección del motor: IPX4D
• Conexión de tubería en el lado de aspiración DNs: DN 40
• Conexión de tubería en el lado de presión DNd: DN 40
• Longitud de construcción l0: 220 mm

Especificación

Aplicación

Contenido del suministro

• Bomba
• Incl. juntas en la conexión roscada
• Incl. arandelas para tornillos de brida (para tamaños nominales de conexión DN 40 - DN 65)
• Incluye carcasa de aislamiento térmico
• Incl. instrucciones de instalación y funcionamiento

Hocheffizienz-Pumpe Wilo-Yonos MAXO-Z plus

elektronisch geregelt,

Nassläufer-Umwälzpumpe, Synchronmotor nach ECM-Technologie und integrierter Leistungsregelung zur stufenlosen Differenzdruckregelung. Einsetzbar für alle Trinkwasser-Zirkulationssysteme in Industrie- und Gebäudetechnik.

De serie con:

• Vorwählbare Regelungsarten zur optimalen Lastanpassung: Δp-c (Differenzdruck constant), Δp-v (Differenzdruck variabel)
• 3 Drehzahlstufen (n = konstant)
• LED Anzeige zum Einstellen des Sollwerts und Anzeige Fehlermeldungen
• Elektroanschluss mit dem Wilo-Stecker
• Störmeldeleuchte und Kontakt für Sammelstörmeldung
• Cubierta de aislamiento térmico

Bei Flanschpumpen - Flanschausführungen:

• Standardausführung für Pumpen DN ,32 bis DN ,65: Kombiflansch PN ,6/10 (Flansch PN ,16 nach EN ,1092-2) für Gegenflansche PN ,6 und PN ,10

🗹Sicherung der Trinkwasserhygiene durch Sammelstörmeldung🗹Energiesparend durch hocheffiziente Hydraulik und Synchronmotor🗹Vollständige Transparenz der Förderhöhe, der Drehzahlstufe und möglicher Fehler dank LED-Display🗹Einfache Einstellung mit dem grünen Knopf über drei Drehzahlstufen, delta p-c und delta p-v beim Austausch einer ungeregelten Standardpumpe🗹Vereinfachter elektrischer Anschluss dank Wilo-Stecker🗹Kompakte Bauweise und bewährte Benutzerfreundlichkeit🗹Serienmäßig mit Wärmedämmschale

Equipamiento

• Punto de aplicación de la llave en el cuerpo de la bomba (en bombas con racor de tubo)
• Conexión eléctrica rápida con conector Wilo. Para la conexión de la línea de alimentación y SSM, con alivio de tensión integrado
• En bombas de brida: Versiones de brida
• Versión estándar para bombas DN 40 hasta DN 65: Brida combinada PN 6/10 para contrabridas PN 6 y PN 10
