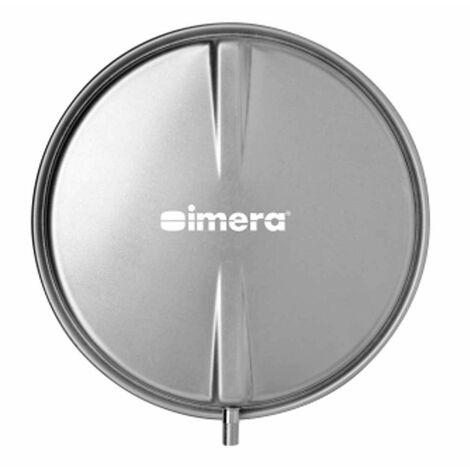

Vaso de Expansión Plano para Calderas - Diámetro 387mm Ø - Imera Capacidad: 16 L

- Vaso de Expansión Plano para Calderas

- Temperatura de Trabajo: -10ºC /+90ºC

- Presión máxima de Trabajo: 3 bar

- Membrana en goma SBR/BUTYL

VASO HIDRONEUMÁTICO PLANO PARA CALDERAS - MEMBRANA EN BUTYL

Imera trae los depósitos de presión planos para sistemas de calderas. Todos los modelos de la marca están fabricados según la Directiva Europea PED 97/23/CE.

Con las instalación de los modelos de vaso de expansión planos, podrás obtener una presión máxima de trabajo de 3 bar y una presión de precarga de 1 bar. Todos los modelos pueden obtener una temperatura de trabajo de -10ºC/90ºC.

Los calderines cuentan con una chapa galvanizada de calor, que lo protege frente a la herrumbre y la corrosión del uso diario. Este modelo cuenta con una membrana en goma SBR/Butyl, material que los hace 100% impermeable.

Este modelo de 387 mm Ø, está disponible con diferentes capacidades y conexiones:

* 6 L - Conexión de 3/8"

* 8 L - Conexión de 3/8"

* 10 L - Conexión de 3/4"

* 12 L - Conexión de 3/4"

* 14 L - Conexión de 3/4"

* 16 L - Conexión de 3/4"

* 18 L - Conexión de 3/4"

CHAPA GALVANIZADA DE CALOR FRENTE A LA CORROSIÓN

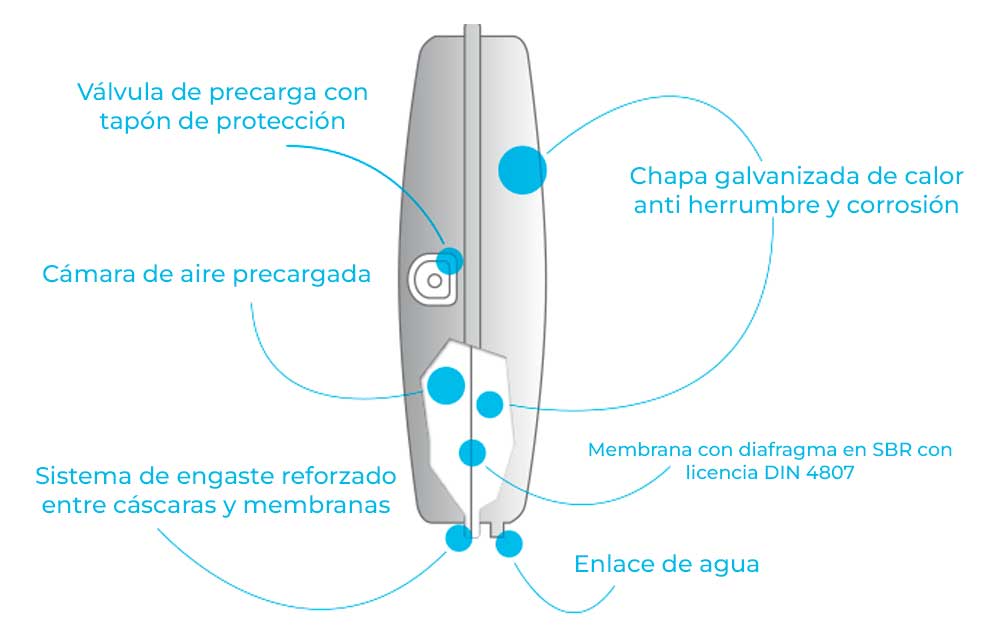

COMPONENTES:

El vaso de expansión plano fabricado por Imera, forma parte de una gama de productos diseñados para ser utilizados en sistemas cerrados de calefacción, con el objetivo de compensar las fluctuaciones de volumen en función de la temperatura de los líquidos del circuito.

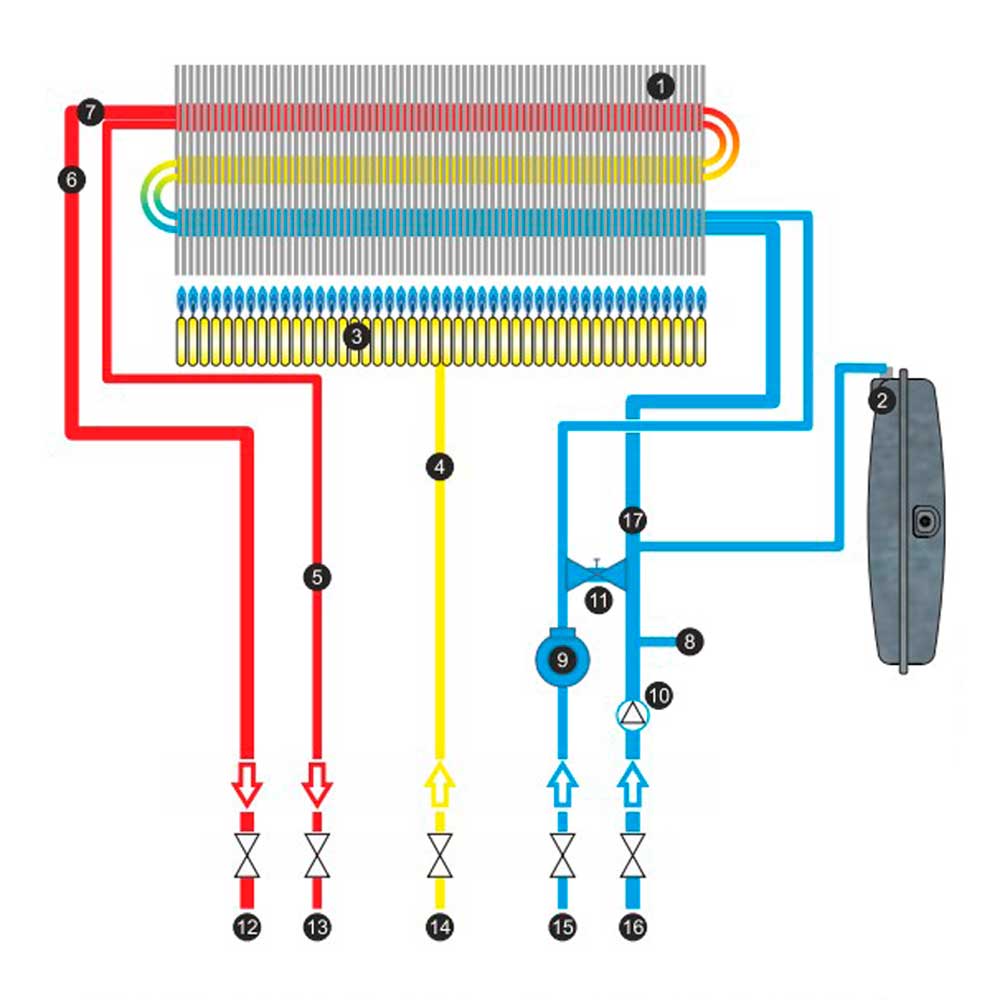

ESQUEMA HIDRÁULICO DE LA CALDERA

El vaso de expansión puede ser utilizado en los circuitos cerrados y sirve para compensar y absorber las variaciones de volumen derivadas del cambio de temperatura del agua de la calefacción que podrían llegar a causar problemas herméticos en el interior del circuito.

1. Circuito primario de calor

2. Vaso de expansión

3. Quemador

4. Válvula de gas

5. Termostato sanitario

6. Termostato circuito primario

7. Termostato de bloque a 110ºC

8. Válvula de seguridad

9. Fluxostato de agua sanitaria

10. Circulador

11. Grifo de llenado

12. Salida de calefacción

13. Salida de agua sanitaria

14. Entrada de gas

15. Entrada sanitaria

16. Vuelta de calefacción

17. Presostato para circuitos térmicos

CARACTERÍSTICAS:

* Membrana en goma SBR/Butyl

* Capacidad: 6, 8, 10, 12, 14, 16 y 18 litros

* Conexiones: 3/8" y 3/4" (dependiendo el modelo elegido)

* Presión máxima de trabajo: 3 bar

* Presión de precarga: 1 bar

* Temperatura de trabajo: -10ºC / +90ºC

* Chapa galvanizada anti corrosión y herrumbre

* Todos los vasos están marcados según la Directiva Europea PED 97/23/CE

* Indicado para sistemas de calderas

DIMENSIONES

• Capacidad : 6 L
• Capacidad : 10 L
• Capacidad : 14 L
• Capacidad : 16 L
• Capacidad : 8 L
• Capacidad : 12 L
• Capacidad : 18 L
