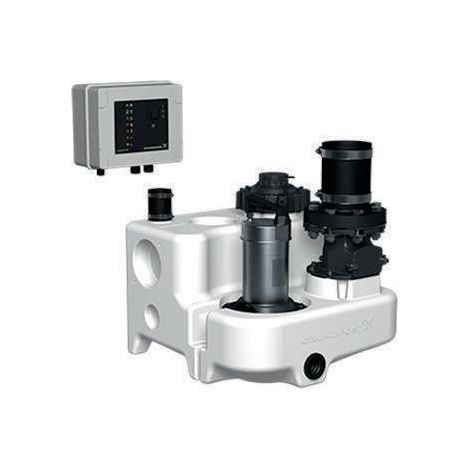

Grundfos Estación elevadora de aguas residuales Multilift MSS.11.3.2 3x400V 1,1kW CEE 4.8 m 5.5 l/s, 97901027

Grundfos Estación elevadora de aguas residuales Multilift MSS.11.3.2 3x400V 1,1kW CEE 4.8 m 5.5 l/s, 97901027

• Denominación del producto: MSS.11.3.2
• Velocidad de la bomba en la que se basan los datos de la bomba: 2785 1/min
• Caudal nominal: 5.5 l/s
• Caudal máximo: 9.17 l/s
• Altura de impulsión nominal: 4.8 m
• H máx: 10.7 m
• Tipo de impulsor: VORTEX
• Tamaño máximo de partícula: 40 mm
• Homologaciones: CE,EAC,CN ROHS,MORO,UKCA,SEPRO
• Aprobado según CE (Sí/No): ja
• Número EN para la homologación LGA: ja
• Tipo de válvula antirretorno: Válvula de clapeta
• Carcasa de la bomba: material compuesto
• Contenedor: PLÁSTICO
• LDPE
• Junta: NBR
• Temperatura ambiente: 0 .. 40 °C
• Tipo de conexión Salida: DIN
• Tamaño de la conexión de presión: DN 80
• Nivel de presión nominal: PN 6
• Rango de temperatura del fluido: 0 .. 40 °C
• Temperatura del medio durante el funcionamiento: 20 °C
• Densidad: 998,2 kg/m³
• Consumo de energía P1: 1.8 kW
• Potencia nominal del motor P2: 1.1 kW

• Frecuencia de red: 50 Hz
• Tensión nominal: 3 x 400 V
• Tolerancia de tensión: +10/-6 %
• Máximo de arranques por hora: 60
• Corriente nominal: 3.1 A
• Cos fi - Factor de potencia: 0.85
• Polos del motor: 2
• Tipo de encendido: DOL
• Tipo de protección (según IEC 34-5): IP68
• Clase de aislamiento (IEC 85): F
• Protección del motor: KLIXON
• Longitud del cable: 1.5 m
• Longitud del cable del motor: 4 m
• Tipo de cable: H07RN-F
• Enchufe: CEE 3P+N+PE
• Longitud del cable de alimentación: H05VV-F
• Tipo de armario de distribución: LC220
• Modo de funcionamiento: S3-10%,1 MIN.
• Volumen total del/de los depósito(s): 44 l
• Volumen total real del depósito colector con entrada de 180 mm: 20 l
• Volumen total real del colector con entrada de 250 mm: 28 l
• Peso neto: 27.7 kg
• Peso bruto: 39.4 kg
• Homologaciones: WEEE

Curvas características. Rendimiento

Dibujo dimensional

Esquema eléctrico

• Fabricante: Grundfos
• Número de artículo: 97901027
• Modelo: MSS.11.3.2
• Caudal nominal: 5.5 l/s
• Altura de impulsión nominal: 4.8 m
• Consumo de energía P1: 1.8 kW
• Tipo de impulsor: VORTEX
• Rango de temperatura del fluido: 0 .. 40 °C
• Tensión nominal: 3 x 400 V
• Cos fi - Factor de potencia: 0.85
• Enchufe: CEE 3P+N+PE
• Volumen total del/de los depósito(s): 44 l
• Volumen total real del depósito colector con entrada de 180 mm: 20 l
• Volumen total real del colector con entrada de 250 mm: 28 l

MSS

• Aguas residuales en inmuebles comerciales
• Aguas residuales domésticas

No más restricciones en el uso de sótanos

La serie Multilift, con sus estaciones de bombeo de una o dos bombas, permite la construcción de aseos y lavaderos, p. ej., en sótanos, cuando no es posible aprovechar las opciones existentes de evacuación de aguas residuales por pendiente natural o la conexión a las tuberías de aguas residuales existentes resulta demasiado costosa. Las estaciones de bombeo premontadas y listas para instalar, con una o dos bombas, están diseñadas para la elevación y el transporte al alcantarillado de las aguas residuales generadas en edificios por debajo del nivel de reflujo.

Por regla general, las estaciones de bombeo Multilift se instalan por debajo del nivel de reflujo en sótanos de edificios grandes. Entre ellos se encuentran, p. ej., edificios residenciales colectivos, edificios públicos, naves comerciales, colegios, edificios de oficinas, hoteles, restaurantes, hospitales e instalaciones industriales. Las estaciones de bombeo compactas pueden conectarse de forma económica y con un esfuerzo mínimo a las tuberías de evacuación de aguas residuales existentes en el edificio. Las estaciones de bombeo no solo garantizan un drenaje eficiente del edificio, sino que también constituyen la mejor protección contra el reflujo que puede producirse, p. ej., tras fuertes lluvias o por sobrecarga del alcantarillado público.

MSS.11.3.2

Estación elevadora de aguas fecales sumergible con dos

Depósito colector: resistente a golpes y roturas

Salida de presión: pieza de transición de brida de

Bomba: Vertical, monoetapa y

Control: sensor de presión piezorresistivo
sin contacto como módulo enchufable en el control, monitorizado electrónicamente, indicación de nivel con precisión milimétrica, a prueba de obstrucciones y bloqueos ya que no hay piezas móviles en las aguas residuales, separador de humedad en el cabezal del tubo de remanso, así como unión roscada del depósito de grandes dimensiones y fácil mantenimiento.

Unidad de control totalmente electrónica y preconfigurada para el control y la supervisión de una bomba sumergible, manejo mediante pulsadores con relé de protección de motor, placa de control con LED para indicación de estado. Borne de conexión adicional para un interruptor de flotador externo. Medición de nivel en tiempo real, aviso de funcionamiento individual y de avería individual, aviso de alarma por nivel alto de agua, así como entradas adicionales para interruptores de nivel externos, entradas adicionales para sensores de nivel alternativos como interruptor de flotador, sensor ultrasónico y sensor de presión hidrostática, 0-5 V y 4-20 mA, montaje mural del control sin abrir la unidad de control. Equipo para montaje en pared con carcasa ISO IP56.

• Indicación óptica de funcionamiento y
• Avería, nivel alto de agua, sobretemperatura, fallo de red y error de sensor, error de secuencia de fases (solo 3~400 V)
• Ajuste del nivel de conexión mediante
• Wahlschalter
• Interruptor de funcionamiento H-0-A
• Señal acústica (zumbador) para avería
• Tecla de confirmación de avería
• Confirmación de aviso de alarma (manual/autom.)
• Mensaje de error
• Función antibloqueo mediante automá-
• marcha de prueba automática tras 24h de tiempo de inactividad
• Encendido de la bomba mediante sensor de presión
• Control de temperatura para bombas con
• Termosensores de bobinado
• Batería de reserva para funcionamiento independiente de la red
• Alarma (ver accesorios)
• Interfaz para actualización de software
• Retardo de arranque con oleaje de agua
• Supervisión del tiempo de funcionamiento y
• Protección contra funcionamiento en seco
• Interfaz para herramienta de PC para servicio-
