Triturador sanitario WilTec 3/1 Equipo elevador aguas residuales 600W Evacuación aguas fecales WC

El equipo de elevación WilTec 3/1 para aguas residuales con triturador integrado es pequeño, compacto y resiste agua de hasta 90°C de temperatura. El dispositivo está equipado con 3 tomas de conexión a las tuberías de desagüe, así como con un difusor, y es capaz de transportar las aguas residuales a 5,5 metros de altura y 60 metros de distancia. Este elevador sanitario es, con todas sus características, la solución económica para su problema de aguas residuales, ya que le permite la evacuación incluso desde las partes más remotas de la casa, incluso si estas se encuentran por debajo del nivel de estancamiento.

La bomba puede conectarse, por ejemplo, al desagüe del WC, ofreciendo 2 conexiones adicionales para ducha, bañera, lavabo, lavavajillas, lavadora o instalaciones similares. Las tomas de conexión que no se utilicen pueden quedar fácilmente selladas con las tapas correspondientes que se incluyen en el envío.

Este elevador sanitario es accionado por un motor de 600 vatios de potencia, el cual permite al dispositivo bombear hasta 270 litros de agua por minuto y garantiza el triturado de las partículas sólidas en el agua residual antes de que estas sean transportadas a través de un tubo de 32/40 mm. Mientras que la bomba se conecta de forma automática, tan pronto como el agua residual haya alcanzado un determinado nivel en el depósito colector, el equipo elevador ofrece adicionalmente un interruptor que permite un vaciado manual del colector. El equipo de elevación WilTec no precisa de cuidados especiales o de un mantenimiento específico, sin embargo, sí debe ser periódicamente descalcificado. La frecuencia del tratamiento dependerá del contenido de cal presente en el agua abastecida.


Relación entre altura de bombeo y distancia de bombeo:

Aunque la altura de bombeo puede ser de hasta 5,5 m y la distancia de hasta 60 m, la capacidad de bombeo total que ofrece el equipo de elevación de aguas residuales se compone de la relación entre ambos valores. De este modo, 1 metro de altura de bombeo (fuerza de bombeo en vertical) corresponde a una distancia de bombeo de 10 metros (fuerza de bombeo en horizontal), con una pendiente supuesta del 1% hasta el punto de descarga de la canalización.

Altura de bombeo: 5,5 m - Distancia de bombeo: 10 m
Altura de bombeo: 4,5 m - Distancia de bombeo: 20 m
Altura de bombeo: 3,5 m - Distancia de bombeo: 30 m
Altura de bombeo: 2,5 m - Distancia de bombeo: 40 m
Altura de bombeo: 1,5 m - Distancia de bombeo: 50 m
Altura de bombeo: 0,5 m - Distancia de bombeo: 60 m

Los dispositivos instalados en el sótano deben, como norma general, tener una altura de bombeo de 4 metros, lo que permitiría alcanzar a la bomba una distancia de 25 metros. Esta relación sería más que suficente en la mayoría de los casos.


Algunos consejos básicos basados en la experiencia:

1. Válvula de retención:
Es esencial instalar la válvula antirretorno, ya que de lo contrario las aguas residuales bombeadas volverán a entrar en el equipo de elevación, pudiendo provocar sobrecalentamiento o daños en el motor.

2. Canalización :
Coloque la tubería vertical lo más cerca posible de la bomba y luego la tubería horizontal. Esto alargará la vida útil del equipo, ya que minimizará la carga al dispositivo.

3. Tuberías:
El equipo sanitario está equipado con un potente motor, el cual es capaz de crear rápidamente una alta presión. Por ello, utilice siempre para la canalización tubos de PVC o cobre como los que se pueden encontrar en tiendas de bricolaje y comercios especializados. Si fuera necesario, puede reducir la velocidad del caudal instalando ángulos o codos en las tuberías. Tenga en cuenta que la utilización de 2 ángulos separados de 45° no reduce el caudal tanto como un solo ángulo de 90°. La planificación previa de las tuberías simplificará enormemente la instalación.

Preste atención a que, a parte de papel higiénico, ningún otro objeto sea vertido al inodoro. Además, al equipo de elevación tan solo puede llegar agua residual sin presión, lavadoras y lavavajillas deben funcionar con la ayuda de un sifón o un lavabo.

Recomendamos que tanto la instalación como la comprobación de la estanqueidad del equipo sean llevadas a cabo por personal técnico especializado. Tenga en cuenta también la normativa vigente para este tipo de equipos correspondiente al lugar de la instalación.

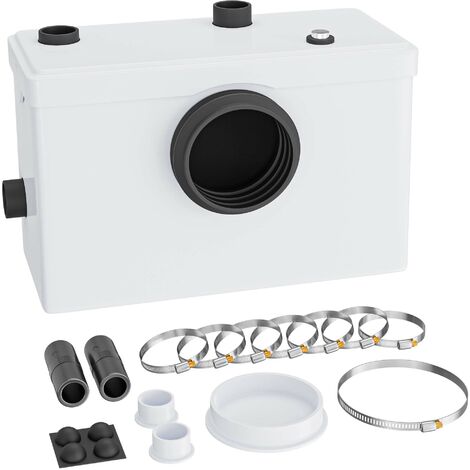

Volumen de suministro:
Tenga en cuenta que parte de los accesorios contenidos en el envío se encuentran parcialmente en el interior del triturador.

• 1x Elevador
• 1x Tapón ciego frontal
• 2x Tapón ciego de la línea de suministro
• 2x Válvula antirretorno
• 8x Abrazaderas de tornillo sin-fin
• 1x manual de instrucciones en alemán / inglés / francés



Triturador sanitario WilTec 3/1 Equipo elevador aguas residuales 600W

Número de artículo	50741
Registrierungsnummer	WEEE DE45283704
Cantidad de paquetes	1
Dimensiones	40 x 28 x 22 cm
Peso en kg	8.1
Material	Cortapajas: inoxidable
Colore	blanco
Aplicación / Información / Equipamiento	Vielseitig einsetzbar, ideal für sanitäre Einrichtungen die unterhalb eines Kanals liegen
Accesorios	1x Elevador 1x Tapón ciego frontal 2x Tapón ciego de la línea de suministro 2x Válvula antirretorno 8x Abrazaderas de tornillo sin-fin
Voltaje de entrada	230V ~ 50Hz
Potencia	600 W
Conexiónes	1 x conexión para WC DN100, 2 x DN40
Longitud del cable	1.7 m
Rango de temperatura °C	2-90°C (líquido)
Nivel de ruido (db(A))	45 - 60 dBs
Artículo	Triturador sanitario bombeador
Tipo de bomba	Bomba trituradora
Altura de extracción	5.5 m
Caracteristicas de la bomba	Distancia de entrega 60m según DIN EN 12056-4, Vacimiento manual posible por interruptor
Peso neto [kg]	8.5000
Paquete: Altura en mm	350
Paquete: Largo en mm	450
Paquete: Ancho en mm	250
Disponibilidad	3-5 días
Forma de envío	Paquete
