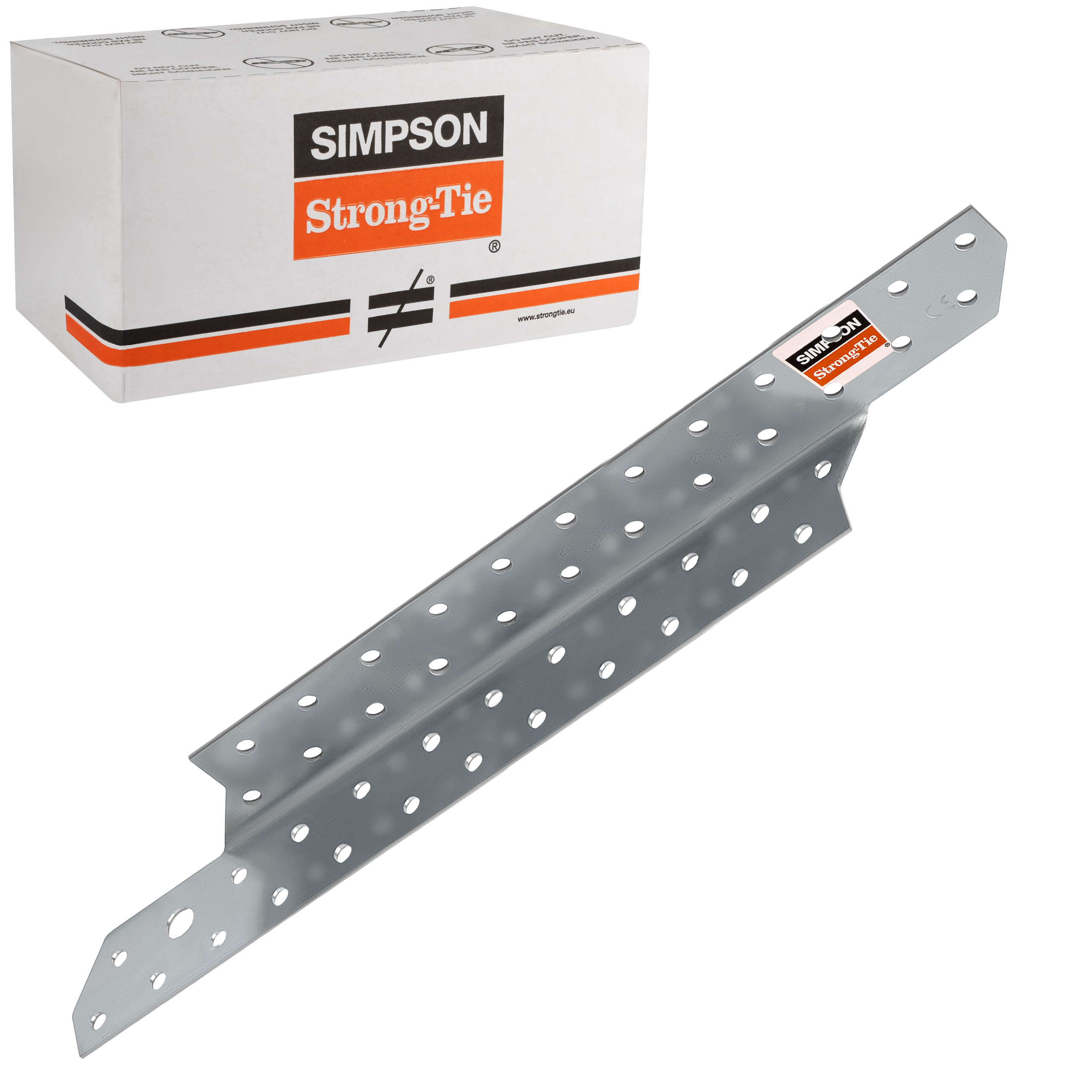

Conector de viga-correa SPF290R 290 mm Derecho

Parámetros más importantes

• Modelo: SPF290R
• Lado de montaje: Derecha

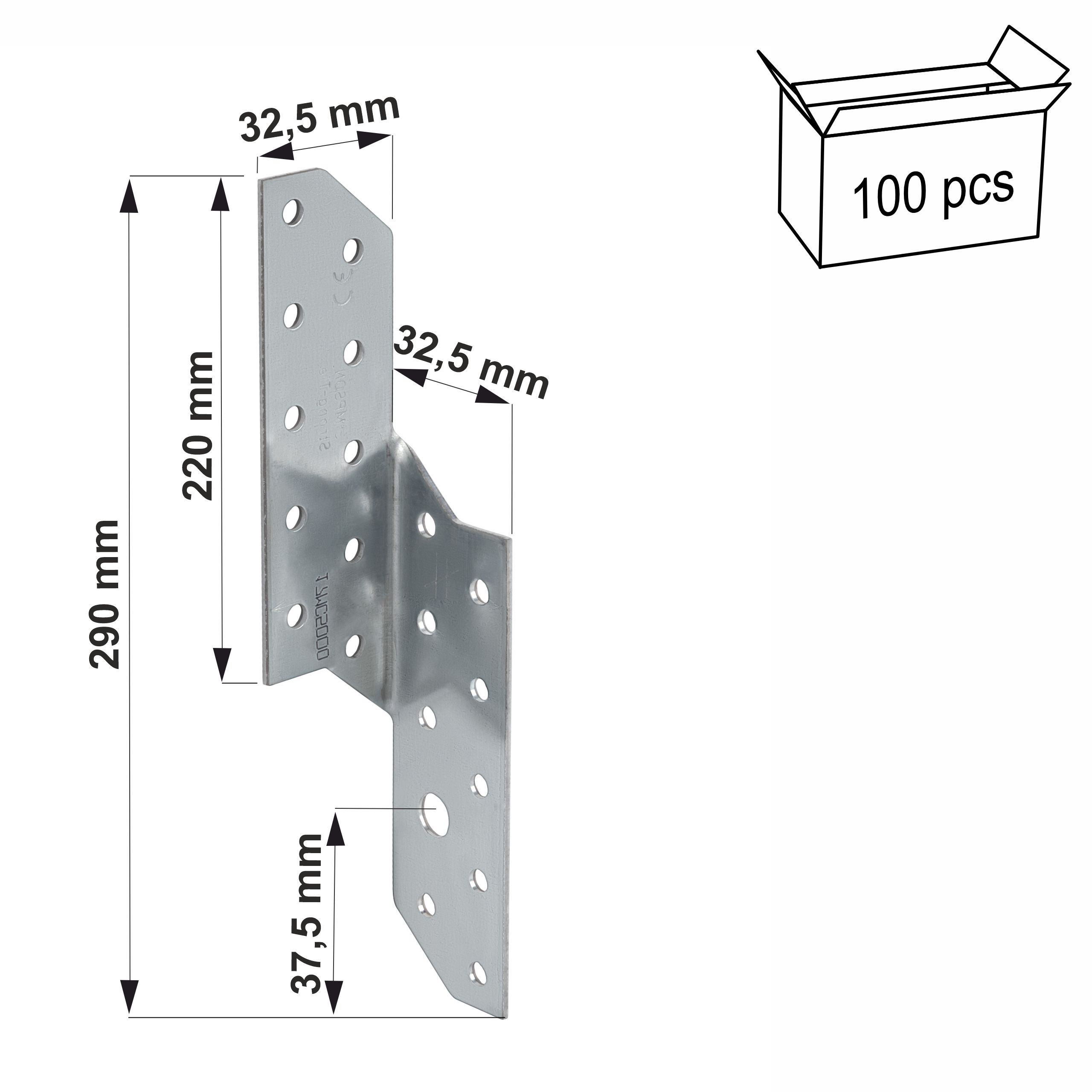

• Dimensiones: 290 x 32,5 mm
• Espesor de la lámina: 2,0 mm
• Embalaje: 100 piezas
• Agujeros brazo 1: 22 piezas x Ø 5 mm
• Agujeros brazo 2: 21 piezas x Ø 5 mm, 1 pieza. x Ø 9 mm
• Material: Acero S250GD galvanizado con 275 g/m2 (20 µm)

Destinado a conexiones: madera - madera, madera - hormigón

Producto original de la reconocida empresa Simpson Strong-Tie ®

El propósito de las uniones de vigas y correas es proporcionar protección al techo para que no se levante por la succión del viento.

Beneficios

1. Conexiones fuertes y duraderas

Gracias al uso de acero de alta calidad (acero S250GD) y al proceso de galvanizado en caliente Sendzimir, el conector garantiza conexiones fiables y duraderas.

2.Clase de uso 2

Se caracteriza por una humedad del material correspondiente a una temperatura de 20 °C y una humedad relativa del aire circundante superior al 85 % solo durante unas pocas semanas al año. (p. ej., cobertizos abiertos o áticos sin calefacción)

Ensamblaje de la aplicación y del método

Conexión

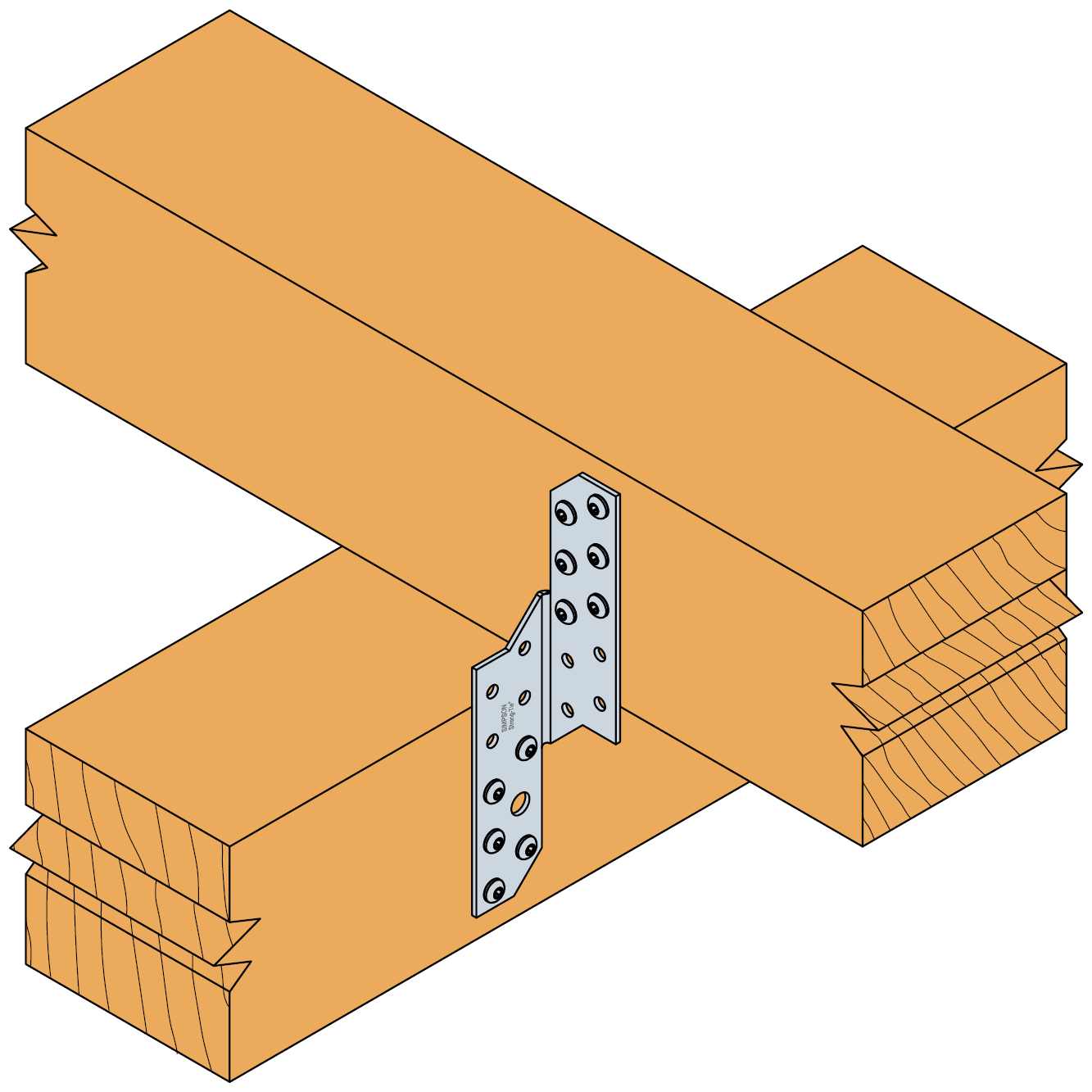

Elemento principal:madera maciza, madera compuesta, madera laminada encolada, hormigón.

Elemento secundario:madera maciza, madera compuesta, madera laminada encolada.

Fijación a la madera: usando clavos del sistema CNA4.0 o, alternativamente, tornillos del sistema CSA5.0.

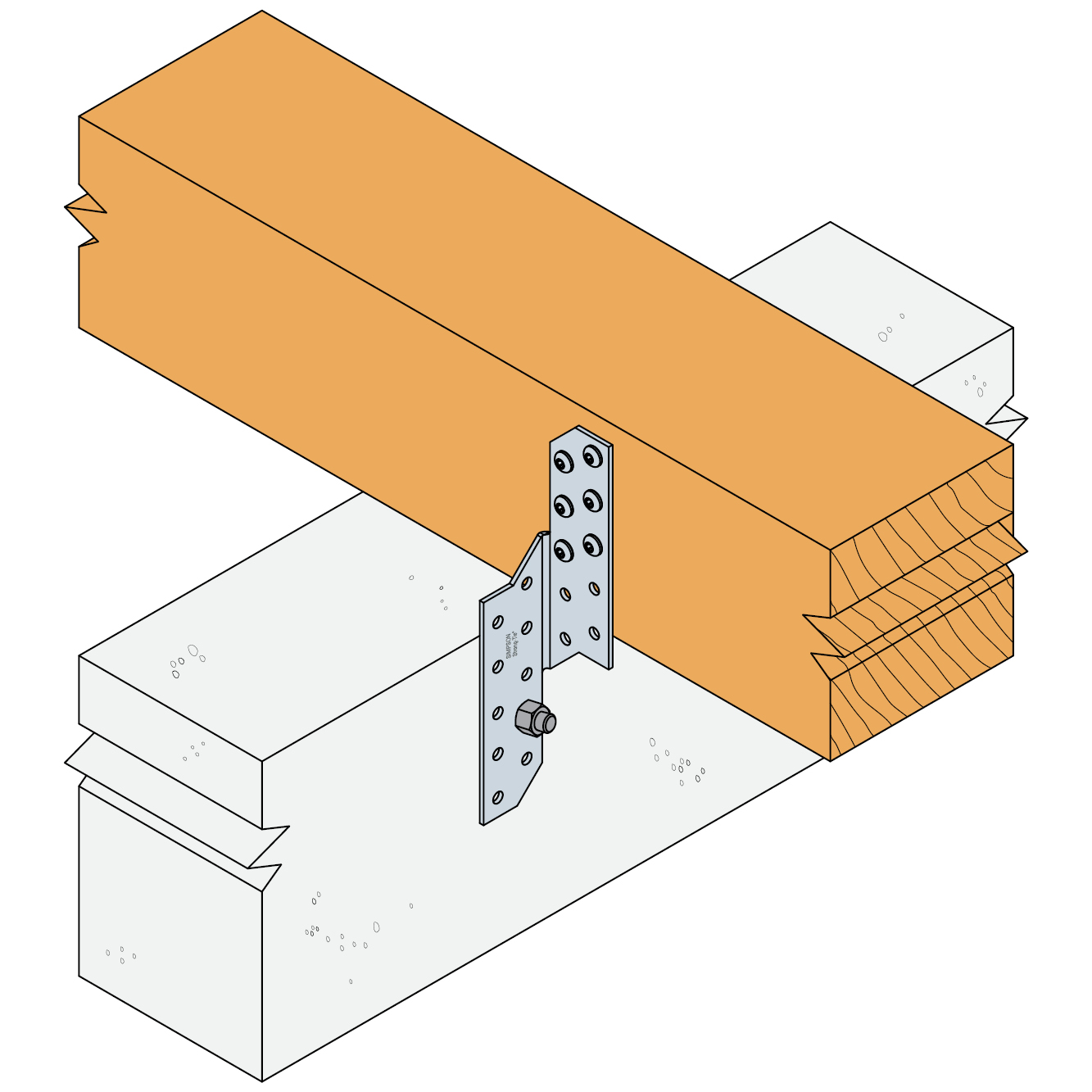

Fijación al hormigón: usando un anclaje mecánico (WA) o químico (AT-HP) Simpson Strong-Tie.

Aplicación

Se utilizan 2 o 4 conectores, según la carga. Cuando se utilizan 2 conectores, se deben usar 2 conectores izquierdos o 2 derechos, colocados diagonalmente opuestos entre sí para asegurar una distribución central de la carga.

Pueden ser necesarios conectores de diferentes longitudes para las conexiones de la viga a la placa de pared: más cortos en el exterior de la placa de pared y más largos en el interior. Esto se debe al ángulo de la viga y su elevación a medida que se aleja del soporte.

Certificado

ETA-21/0482

Garantía de la más alta calidad. Esta norma especifica los requisitos y métodos de prueba para materiales, geometría, resistencia, rigidez y durabilidad (es decir, protección contra la corrosión).
