Descripción general

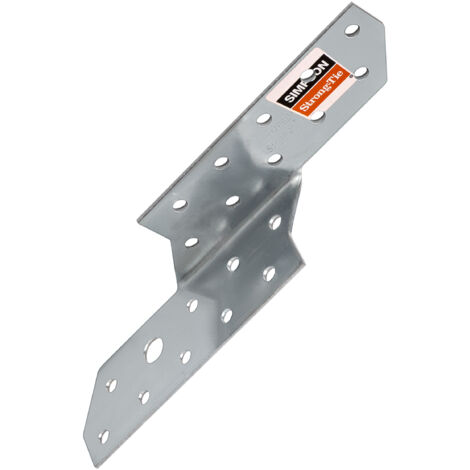

El conector de correas y vigas SPF170R es un elemento de carpintería diseñado para proporcionar conexiones fuertes y duraderas entre vigas y correas. Fabricado en acero galvanizado S250GD, este conector asegura una alta resistencia y fiabilidad en su uso, protegiendo el techo contra el levantamiento por succión del viento.Especificaciones técnicas
- Modelo: SPF170R
- Lado de montaje: Derecha

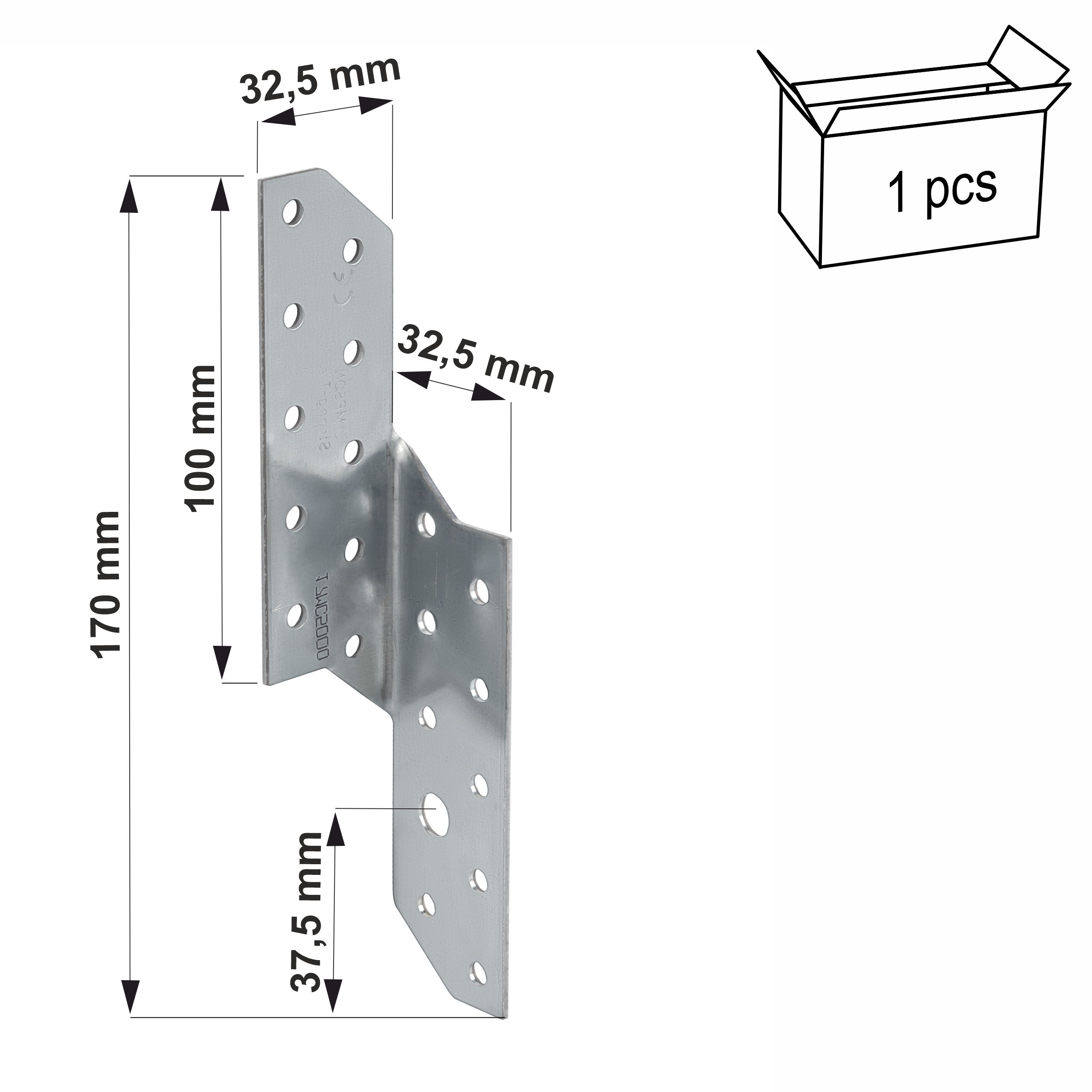

- Dimensiones: 170 x 32,5 mm
- Espesor de la chapa: 2,0 mm
- Embalaje: 1 unidad
- Agujeros brazo 1: 10 unidades x Ø 5 mm
- Agujeros brazo 2: 9 unidades x Ø 5 mm, 1 unidad x Ø 9 mm
- Material: Acero galvanizado S250GD Z 275 g/m2 (20 µm)
Compatibilidad y accesorios
Diseñado para conexiones entre:
- Madera - Madera
- Madera - Hormigón
Instalación
La fijación del conector se realiza de la siguiente manera:
- Fijación a la madera: mediante clavos del sistema CNA4.0 o tornillos del sistema CSA5.0.
- Fijación al hormigón: utilizando un anclaje mecánico (WA) o químico (AT-HP) de Simpson Strong-Tie.
Uso
Se recomienda utilizar 2 o 4 conectores dependiendo de la carga. Cuando se utilizan 2 conectores, deben ser del mismo tipo (izquierdos o derechos) y colocados en diagonal para garantizar una distribución central de la carga. En las uniones entre vigas y la placa de pared, se pueden necesitar conectores de diferentes longitudes, más cortos desde el exterior y más largos desde el interior, debido al ángulo de la viga y su elevación con la distancia desde el soporte.
Otra información
Certificado ETA-21/0482. Este producto cumple con los requisitos de calidad más altos y está diseñado para ser utilizado de manera segura en la construcción.
