Descripción general

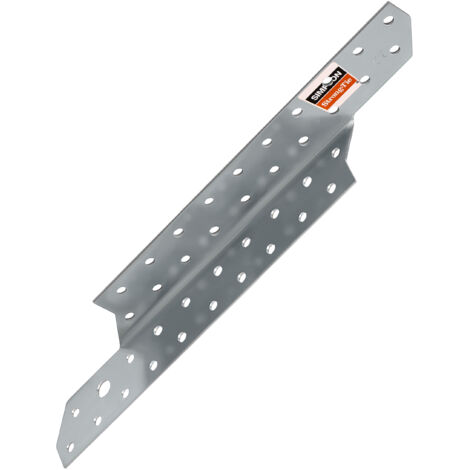

El conector de viga-correa SPF250R es un elemento esencial para la carpintería, diseñado para proporcionar conexiones fuertes y duraderas entre madera y hormigón. Este conector, fabricado por la reconocida empresa Simpson Strong-Tie®, está destinado a proteger estructuras de techos contra el levantamiento por el viento.Especificaciones técnicas
- Modelo: SPF250R
- Montaje de página: Derecha
- Dimensiones: 250 x 32,5 mm
- Espesor de la lámina: 2,0 mm
- Material: Acero S250GD galvanizado con 275 g/m² (20 µm)
- Agujeros brazo 1: 18 unidades x Ø 5 mm
- Agujeros brazo 2: 17 unidades x Ø 5 mm, 1 unidad x Ø 9 mm
- Embalaje: 1 unidad
Compatibilidad y accesorios
Compatible con:
- Madera maciza
- Madera compuesta
- Madera laminada
- Hormigón
Accesorios recomendados para la fijación:
- Clavos del sistema CNA4.0
- Tornillos del sistema CSA5.0
- Anclajes mecánicos (WA) o químicos (AT-HP) de Simpson Strong-Tie para fijación al hormigón
Instalación
Para la instalación, se recomienda utilizar 2 o 4 conectores, dependiendo de la carga. Cuando se utilizan 2 conectores, deben ser del mismo tipo (izquierdos o derechos) y colocarse diagonalmente opuestos para asegurar una distribución central de la carga. Las conexiones entre las vigas y la placa de pared pueden requerir conectores de diferentes longitudes, siendo más cortos en el exterior y más largos en el interior debido al ángulo de la viga.
Uso
Este conector se utiliza principalmente en estructuras de techos y para anclar purlins en portadores, garantizando conexiones robustas y seguras.
Otra información
Certificación: ETA-21/0482, que garantiza la más alta calidad y especifica los requisitos y métodos de prueba para materiales, geometría, resistencia, rigidez y durabilidad, incluyendo protección contra la corrosión.
