Descripción general

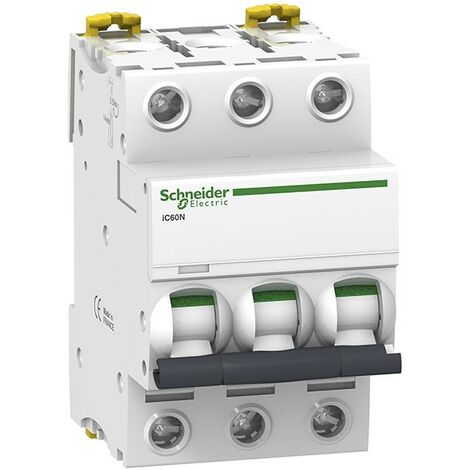

Interruptor automático magnetotérmico SCHNEIDER A9F79363, diseñado para proteger circuitos eléctricos contra cortocircuitos y sobrecargas. Este modelo trifásico cuenta con una intensidad nominal de 63A y es adecuado para aplicaciones en entornos terciarios. Su diseño compacto permite una instalación fácil en carriles DIN.Especificaciones técnicas
- Intensidad nominal: 63 A
- Curva de disparo: C
- Tensión de empleo: 230/400 V CA
- Poder de corte: 6000 A
- Tensión de aislamiento: 500 V CA
- Tensión impulsional: 6 kV
- Grado de polución: 3
- Ancho por polo: 2 pasos de 9 mm
- Dimensiones: 85 mm (altura) x 54 mm (ancho) x 78.5 mm (profundidad)
- Peso: 0.375 kg
Compatibilidad y accesorios
- Montaje en carril DIN
- Compatible con bloques de distribución de peines
Instalación
- Instalación en carril DIN
- Conexiones: terminal simple, alta o baja, para cables rígidos de 1 a 35 mm² y cables flexibles de 1 a 25 mm²
- Longitud de desnudado de los cables: 14 mm
- Par de apriete: 3.5 N.m
Uso
- Protege circuitos eléctricos contra cortocircuitos y sobrecargas
- Indicación de disparo mediante indicador Visitrip
- Apertura física de contactos garantizada por banda verde Visisafe para mantenimiento
Otra información
- Duración de vida mecánica: 20,000 ciclos
- Duración de vida eléctrica: 10,000 ciclos
- Protección contra fugas a tierra: bloque separado
- Grado de protección: IP20 (IP40 al instalar en armario modular)
