Descripción general

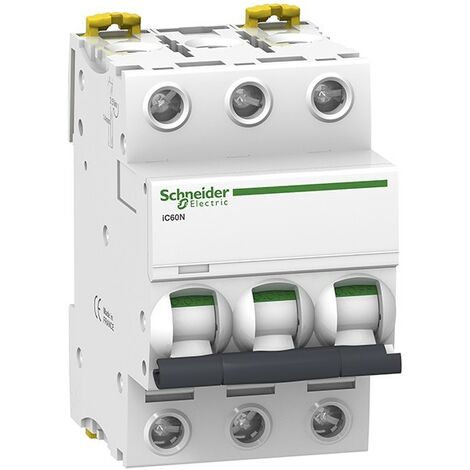

El interruptor automático magnetotérmico iC60N Acti 9 es un dispositivo de baja tensión diseñado para proteger circuitos eléctricos contra cortocircuitos y sobrecargas. Este modelo cuenta con 3 polos, una intensidad nominal de 6A y una curva de disparo tipo C. Su diseño permite un montaje fácil en carril DIN, lo que lo hace ideal para instalaciones modulares. Además, incluye un indicador de posición del contacto y un sistema de señalización local para el disparo.Especificaciones técnicas
- Dimensiones: 85 x 54 x 78,5 mm
- Peso: 0,375 kg
- Poder de corte: 6 kA
- Icu (según IEC 60947-2): 440 V CA 50/60 Hz, 20 kA
- Icu (según EN 60947-2): 220...240 V CA 50/60 Hz, 10 kA
- Icu (según EN 60947-2): 380...415 V CA 50/60 Hz, 36 kA
- Icu (según IEC 60947-2): 12...133 V CA 50/60 Hz, 20 kA
- Icu (según IEC 60947-2): 220...240 V CA 50/60 Hz, 6000 A
- Icu (según EN 60947-2): 125...180 V CC, 36 kA
- Categoría de utilización: categoría A (según IEC 60947-2 y EN 60947-2)
- Grado de protección: IP20 (IP40 al instalar en armario modular)
- Capacidad de embornamiento: 25 mm² (flexible) / 35 mm² (rígido)
Compatibilidad y accesorios
- Montaje en carril DIN
- Compatible con módulos de 17,5 mm
Instalación
- Se monta fácilmente en carril DIN
- Requiere tornillos imperdibles y de cabeza mixta para su instalación
Uso
- Protege circuitos eléctricos contra cortocircuitos y sobrecargas
- Indica el circuito defectuoso mediante el indicador Visitrip
- Permite el mantenimiento seguro gracias a la banda verde Visisafe que garantiza la apertura física de los contactos
Otra información
- Clase de limitación 3 (según EN/IEC 60898-1) que reduce el coste de protección de circuitos aguas abajo
- Mecanismo de cierre rápido que prolonga la vida útil del dispositivo
