Descripción general

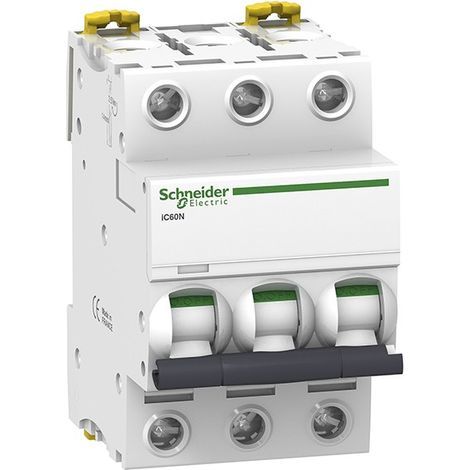

El Interruptor automático 3P 16A TERCIARIO Schneider A9F79316 es un dispositivo de protección diseñado para salvaguardar circuitos eléctricos contra sobrecargas y cortocircuitos. Este interruptor automático en miniatura (MCB) cuenta con una capacidad de corte de 6000 A y es adecuado para su uso en sistemas de distribución tanto domésticos como industriales. Su diseño permite una instalación modular en carril DIN, facilitando su integración en diferentes entornos eléctricos.Especificaciones técnicas
- Corriente nominal: 16 A
- Número de polos: 3P
- Poder de corte: 6000 A (IEC/EN 60898-1) a 400 V CA
- Poder de corte: 10 kA (IEC/EN 60947-2) a 400 V CA
- Tensión de empleo: 230/400 V CA
- Tensión de aislamiento: 500 V CA
- Tensión impulsional: 6 kV
- Grado de polución: 3
- Ancho por polo: 2 pasos de 9 mm
- Dimensiones: 85 mm (altura) x 54 mm (ancho) x 78.5 mm (profundidad)
- Peso: 0.375 kg
- Duración de vida eléctrica: 10,000 ciclos
- Duración de vida mecánica: 20,000 ciclos
Compatibilidad y accesorios
- Compatible con bloques de distribución QuickVigi iC60 y Vigi iC60
- Montaje en carril DIN
Instalación
- Instalación en carril DIN
- Conexión mediante terminales: hasta 25 mm² para cables rígidos y hasta 16 mm² para cables flexibles
- Longitud de desnudado de los cables: 14 mm
- Par de apriete: 2 N·m
Uso
Este interruptor automático es ideal para la protección de circuitos eléctricos en diversas aplicaciones, desde entornos domésticos hasta industriales. Su curva de disparo C lo hace adecuado para circuitos con cargas inductivas, proporcionando una respuesta rápida ante sobrecargas y cortocircuitos.Otra información
- Grado de protección: IP20 (IP40 al instalar en un armario modular)
- Indicador Visitrip para facilitar la identificación de circuitos defectuosos
- Banda verde Visisafe que garantiza la apertura física de los contactos para mantenimiento
