Descripción general

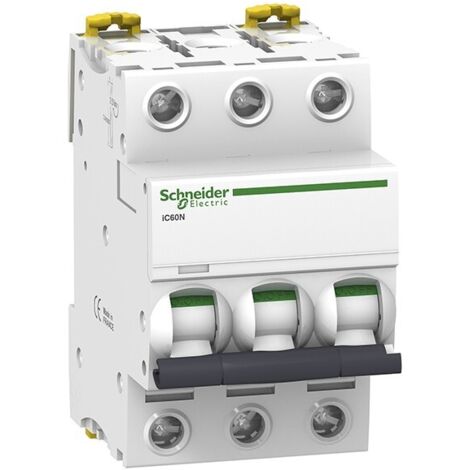

El automático magnetotérmico SCHNEIDER A9F79310 es un interruptor automático en miniatura (MCB) de baja tensión, diseñado para la protección contra sobrecargas y cortocircuitos en sistemas de distribución, adecuado para aplicaciones tanto domésticas como industriales. Este dispositivo cuenta con 3 polos y una curva de disparo tipo C, ofreciendo un poder de corte de 6000 A a 400 V CA.Especificaciones técnicas
- Modelo: A9F79310
- Intensidad nominal: 10 A
- Polos: 3P
- Voltaje: 400 V CA
- Poder de corte: 6000 A
- Dimensiones: 85 mm (altura) x 54 mm (ancho) x 78.5 mm (profundidad)
- Peso: 0.375 kg
- Capacidad de embornamiento: 25 mm² (cable flexible) / 35 mm² (cable rígido)
- Vida eléctrica: 10,000 ciclos
- Vida mecánica: 20,000 ciclos
- Grado de protección: IP20 (IP40 al instalar en armario modular)
Compatibilidad y accesorios
- Compatible con bloques de QuickVigi iC60 y Vigi iC60
- Conexión mediante tornillos de jaula de pinzas
Instalación
- Montaje en carril DIN para instalación modular
- Conexión mediante bornes de caja para cables de cobre
Uso
Este interruptor automático protege los circuitos eléctricos contra cortocircuitos y sobrecargas, garantizando la seguridad en la distribución eléctrica. Su mecanismo de cierre rápido y el indicador Visitrip facilitan la identificación de circuitos defectuosos, optimizando el tiempo de intervención.Otra información
- Tensión de impulso: Uimp = 6 kV
- Tensión de aislamiento: 500 V
- Clase de limitación: 3
- Frecuencia del red: 50/60 Hz
- Modo de instalación: Fijo
- Soporte de montaje: Rail DIN
