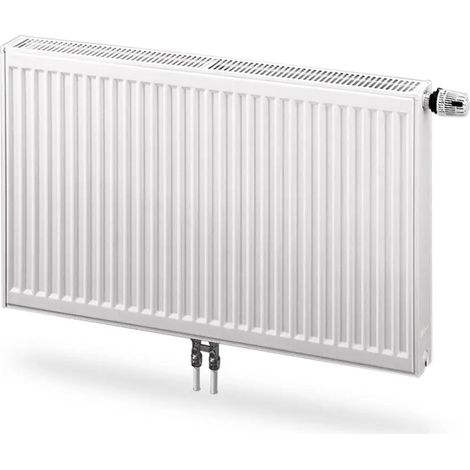

Purmo Compact Radiador con válvula conexión central Tipo 22 600x800mm Posición de la válvula derecha F08220600801130

Purmo Compact Radiador con válvula conexión central Tipo 22 600x800mm Posición de la válvula derecha F08220600801130

• Color: blanco
• Altura: 600
• Profundidad: 102
• Número RAL: 9016
• Tipo: 22
• Longitud: 800
• Material: Acero
• Contenido de agua: 5,28
• Con material de fijación: Ja
• Con frente conductor de agua: Ja
• Diseño: perfilado
• Emisión de calor 20gr C - 70/40: 790,4
• Aletas soldadas: Ja
• Con purgador: Ja
• Con conexión de ventilación: Ja
• Presión de trabajo máx.: 10
• Con posibilidad de descarga (conexión): Ja
• Conexión roscada: Rosca interior
• Medida de la rosca (pulgadas): 1/2
• Emisión de calor según EN 442 20 °C - 75/65: 1367,2
• Exponente n del radiador: 1,3358
• Número de conexiones estándar: 6
• Con consolas de pared: Ja
• Con tapón ciego: Ja
• Salida de calor según EN 442 probada en laboratorio: Ja
• Color estándar: Ja
• Grado de brillo: brillante
• Juego de válvulas: derecho

Título/etiqueta: Datos técnicos y dimensiones

La característica especial del Ventil Compact M es el conjunto de válvulas integrado para la conexión central. La ventaja de esta solución constructiva es que, independientemente de la longitud/altura y profundidad del radiador, la conexión ya se puede determinar durante la fase de obra en bruto: p. ej., centrada debajo de la ventana.

La distancia a la pared para las conexiones se puede ajustar fácilmente con la plantilla de montaje, que también permite la instalación y la comprobación de funcionamiento, así como el lavado de toda la red de tuberías de calefacción.

Contenido del suministro

Radiador completamente montado con rejilla embellecedora y paneles laterales, todos los tipos excepto el Tipo 11 con soportes FZ, Tipo 11 con kit de montaje rápido, hasta una longitud de 1600 mm con 2 fijaciones, a partir de una longitud de 1800 mm con 3 fijaciones, completo con tornillos y tacos, inserto de válvula preajustado de fábrica de 1/2", conexión para cabezal termostático M 30 x 1,5 mm, así como tapón ciego y tapón purgador montados de fábrica

Fijación

Los modelos Ventil Compact M de los tipos 21S, 22 y 33 no están equipados con pletinas de fijación y, por tanto, son en principio reversibles, es decir, pueden utilizarse opcionalmente con la válvula a la izquierda o a la derecha. No obstante, debe tenerse en cuenta que al girar el radiador cambian tanto la cota de conexión como la posición de ida y retorno. Por ello, para mantener unas condiciones de conexión idénticas, también ofrecemos el Ventil Compact M como versión especial con la posición de la válvula de fábrica a la izquierda.

Para un montaje rápido se utilizan soportes FZ. El correspondiente juego de fijación se incluye con los radiadores (hasta una longitud de 1600 mm juego de 2 piezas, a partir de 1800 mm de longitud juego de 3 piezas). El inserto de válvula (valor kv ajustable), el tapón ciego y el tapón de purga niquelado vienen montados de fábrica.

Conexión

Los radiadores compactos Ventil Compact M se suministran de fábrica para el funcionamiento bitubo con guarnición de válvula integrada. El mecanismo de válvula, los tapones ciegos y de purga vienen montados de fábrica en el Ventil Compact M.

Se puede realizar una regulación de kv a través del mecanismo de válvula termostática en el rango de 0,05-0,70 m 3 /h.

El Ventil Compact M dispone de 2 conexiones G 1/2" inferiores centrales para la conexión del conjunto de válvula termostática integrado y 4 conexiones G 1/2" laterales, de modo que también se puede realizar la conexión según las opciones mostradas, por ejemplo, para el Compact.

Funcionamiento a 2 tubos

Para el funcionamiento bitubo, el radiador Ventil Compact M se conecta mediante valvulería de conexión para radiadores bloqueable, preferiblemente válvula de bola.

El equilibrado hidráulico se realiza en la regulación k V del mecanismo de la válvula. De este modo se consigue una buena característica de regulación de la válvula termostática.

Funcionamiento con 1 tubo

Por supuesto, los radiadores Ventil Compact M también se pueden utilizar en instalaciones monotubo. Para ello, deben montarse los correspondientes conjuntos de conexión monotubo (bloqueables).

Ofrecemos las guarniciones correspondientes como accesorio o a través de diversos fabricantes de valvulería.

Durante el montaje debe tenerse en cuenta que los frenos de circulación para evitar un calentamiento de retorno no deseado estén realmente instalados en el retorno entre el radiador y la válvula. Deben seguirse estrictamente las instrucciones de montaje.

La mayoría de las valvulerías pueden cerrarse hacia el radiador. De este modo, se puede desmontar un radiador sin interrumpir el funcionamiento del resto de radiadores.

Para los conjuntos monotubo, debe preverse una altura media de al menos 75 mm por debajo del radiador. En instalaciones monotubo, el mecanismo de válvula premontado de fábrica siempre debe ajustarse al valor de ajuste máximo posible de 6.

Instrucciones de montaje para fijaciones incluidas de fábrica

Kit de montaje rápido

Para el montaje de los sets de montaje rápido, se taladran los orificios de montaje de 10 mm Ø a 72 mm del borde superior del radiador y se montan tacos y tornillos. Los tornillos con los rodillos distanciadores blancos encajados se atornillan inicialmente solo hasta que quede un espacio de aprox. 5 mm entre la pared y el rodillo distanciador. A continuación, los soportes se encajan por encima de la cabeza del tornillo y del rodillo distanciador, y los tornillos se aprietan ligeramente.

A continuación se encaja el seguro antiextracción de plástico. El seguro antiextracción asume simultáneamente la función de aislamiento acústico.

Mediante un tornillo accesible desde arriba, que se apoya en los rodillos distanciadores blancos del tornillo de fijación, se puede realizar un ajuste de altura mediante un destornillador. El distanciador hacia la pared se encaja en la lengüeta inferior y el radiador se alinea verticalmente.

Soporte FZ

Para el montaje de los soportes FZ, se perforan los orificios de montaje de 10 mm Ø y se colocan los tacos. Enroscar los tornillos hasta aprox. 5 mm, colocar los soportes FZ y apretar los tornillos. Seguro contra desenganche integrado.

Antes de colocar el radiador en los insertos insonorizantes inferiores, se debe levantar el soporte superior y encajarlo. A continuación, colocar el radiador y presionar contra el soporte superior, este se desbloqueará automáticamente y encajará en la cubierta embellecedora superior.

Instrucciones de montaje Juego de montaje rápido

Instrucciones de montaje Soportes FZ para radiadores compactos

Instrucciones de montaje Consola de pie (BH 300-900 mm)

• Fabricante: Purmo
• Diseño frontal: perfilado
• Tipo: 22
• Posición de la válvula: derecho
• Altura del radiador (mm): 600
• Longitud del radiador (mm): 800
• Profundidad del radiador (mm): 102
• Potencia calorífica a 75/65/20 °C (Estándar): 1367,2
• Color: blanco

Contenido del suministro

• Radiador completamente montado con cubierta decorativa y paneles laterales
• Hasta una longitud de construcción de 1600 mm con 2 fijaciones, a partir de una longitud de construcción de 1800 mm con 3 fijaciones
• Completo con tornillos y tacos
• Inserto de válvula de 1/2", así como tapones ciegos y de purga montados de fábrica

Purmo Ventil Compact M

Radiador perfilado con válvula integrada

Ventil Compact M es un radiador compacto clásico con conexión central. Su conjunto de válvulas integrado permite una instalación atractiva y sencilla. El revestimiento es blanco de serie.

El Purmo Ventil Compact M destaca por su conexión central. Si se utiliza un conjunto de conexión en escuadra con tuberías que salen directamente de la pared, la conexión es prácticamente invisible. Además, ninguna tubería estorba a la hora de limpiar el suelo.

Un verdadero clásico

El Purmo Compact se encuentra en millones de hogares en todo el mundo.

Los radiadores perfilados Purmo están disponibles en diferentes modelos, de modo que puede elegir exactamente el modelo que mejor se adapte a sus estancias.

El Purmo Ventil Compact M se caracteriza por una conexión central. Si se utiliza un conjunto de conexión en ángulo con tubos que salen directamente de la pared, la conexión resulta prácticamente invisible. Y ningún tubo estorba al limpiar el suelo.

El Purmo Compact se encuentra en millones de hogares de todo el mundo. Es el radiador plano clásico para personas con las más altas exigencias de calidad y eficiencia. La atractiva cubierta decorativa y los paneles laterales le confieren un aspecto agradable y discreto. La variedad de modelos es enorme.

Cartucho de válvula ajustado de fábrica PR-S

Los radiadores de válvula Purmo se equipan desde 2011 con insertos de válvula preajustados de fábrica según la potencia correspondiente. La base es una temperatura del sistema de 70/55/20°C con 100 mbar de pérdida de carga. Las válvulas están marcadas con colores en la parte frontal según los valores kV respectivos.

Con este mecanismo de válvula se puede realizar el equilibrado hidráulico en instalaciones bitubo. De este modo, se modifica el salto térmico del radiador y se asegura la buena característica de regulación de la válvula termostática. El mecanismo de válvula montado de fábrica ya cumple los requisitos del EnEV o de la norma DIN 4701-10 respecto a una banda proporcional P de 1 K o 2 K. El ajuste se realiza mediante una llave fija o de estrella del 13.

Conexión

Los radiadores planos Plan Ventil Compact M y Ramo Ventil Compact M se suministran de fábrica para funcionamiento bitubo con conjunto de válvula integrado. El mecanismo termostático, el tapón ciego y el purgador están montados de fábrica en el Plan Ventil Compact M.

El Plan Ventil Compact M dispone de 2 conexiones G 1/2" desde abajo para la conexión del conjunto de válvula termostática integrada y 4 conexiones G 1/2" laterales, de modo que también se puede realizar la conexión según las posibilidades mostradas, por ejemplo, para el Plan Compact.Para el funcionamiento bitubo, el Plan Ventil Compact M y el Ramo Ventil Compact M se conectan mediante accesorios de conexión para radiador bloqueables, preferiblemente válvula de bola.Por supuesto, los radiadores Plan Ventil Compact M y Ramo Ventil Compact M también se pueden utilizar para instalaciones monotubo. Para ello, deben montarse los denominados conjuntos de conexión monotubo (bloqueables).

Su ventaja con Purmo Ventil Compact

• Alta calidad de elaboración: el proceso de prueba de estanqueidad se realiza en varias etapas
• La protección adicional contra la corrosión hace que los radiadores sean muy duraderos
• Comodidad para el usuario y calor perfectamente optimizado en la casa
• Fácil de mantener
• Garantía del fabricante por varios años
• 100% reciclable

Calidad y acabado

Buenos materiales son la base para un buen producto. Los radiadores Purmo se fabrican con chapa de acero laminado en frío de la más alta calidad.

Los materiales de alta calidad se someten a numerosos tratamientos y procesos que caracterizan a los productos Purmo por su alta eficiencia térmica.

10 años de garantía del fabricante

Los radiadores Purmo ofrecen eficiencia, control y, por supuesto, un gran diseño. La selección de los materiales y componentes utilizados en la fabricación de los radiadores Purmo nunca es casual y se caracteriza por la más alta calidad. Los radiadores se prueban en condiciones mucho más extremas que las que pueden darse durante su funcionamiento.
Por eso Purmo no duda en ofrecer una garantía de calidad de 10 años.

Recubrimiento anticorrosivo

Los radiadores compactos y planos se desengrasan alcalinamente y se fosfatizan al hierro. Una posterior imprimación catódica por inmersión ofrece una protección óptima contra la corrosión para los radiadores. El pretratamiento y la imprimación permiten aplicar una capa de acabado de polvo de resina epoxi de alta resistencia.
