NuaSol Fijación de tejado chapa trapezoidal para paneles solares fotovoltaicos

[Compatibilidad] Adecuado para módulos solares con una altura de 30 y 35 mm. Por tanto, compatible con todos los módulos solares habituales con una altura de 30 y 35 mm.

[Techo trapezoidal] Este set de montaje de NuaSol le ofrece un montaje cómodo y sin complicaciones de sus módulos solares en un tejado de chapa trapezoidal.

[Perfil de aluminio] Los perfiles están hechos de aluminio AL6005-T5 robusto y de alta calidad y tienen una base antideslizante. El material es resistente a la intemperie y a la corrosión.

[Instalación sencilla] Las abrazaderas de los extremos son de aluminio AL6005-T5 y se encajan en el perfil de aluminio y se aprietan. Los tornillos SUS304 suministrados tienen un anillo de sellado para evitar la entrada de agua.

[Todo incluido] Recibe un juego de ampliación para el juego de montaje en tejado de chapa trapezoidal NuaSol y puede ampliar su sistema con módulos solares adicionales. Contenido: 2 rieles de montaje (200 mm), 2 abrazaderas centrales y 6 tornillos para madera.

NuaSol - Juego de montaje para tejado de chapa trapezoidal DoItYourself extensión

NuaSol le ofrece diversos materiales de montaje para fijar su minisistema FV o central eléctrica de balcón. Desde pernos de suspensión y ganchos de tejado hasta soportes en Z, encontrará el material de montaje adecuado para cada tipo de instalación.

El set de montaje en tejado de chapa contiene todos los componentes que necesita para montar sus módulos solares en el tejado de su casa.

La preparación

1: Colocar los perfiles cortos

2: Fijar las abrazaderas al perfil

3: Colocar los módulos solares

4: Apretar las abrazaderas

Todo incluido

Este completo juego de montaje de tejado de chapa trapezoidal para módulos solares contiene todos los componentes necesarios para fijar un módulo solar al tejado de chapa.

Montaje sencillo

1: Preparar los perfiles

2: Enganchar los módulos solares

3: Apriete las abrazaderas centrales

Adecuado para módulos solares con una altura de 30 y 35 mm

Detalles

Dimensiones del perfil: 200 x 28,4 x 27 mm

Dimensiones de las abrazaderas finales: 43 x 38 x 49 mm

Dimensiones de los tornillos: 5,5 x 25

Perfil de aluminio

El perfil de aluminio AL6005-T5 de alta calidad impresiona por su resistencia a la intemperie y ofrece espacio para diversos tipos de paneles solares. Debajo del perfil se encuentran las bases de EDPM.

Juego de tornillos

Puede fijar fácilmente los perfiles de aluminio a la cubierta de chapa trapezoidal utilizando los 6 tornillos para madera de acero inoxidable. Los tornillos tienen una junta EDPM debajo de la cabeza para evitar que el agua penetre en el tejado de chapa.

Abrazadera central

La abrazadera central es la contrapartida de la abrazadera final y permite fijar dos módulos solares a un perfil de aluminio para ahorrar espacio.

Compatible con el juego de montaje trapezoidal para tejado

Con este juego de ampliación, puede añadir más módulos solares a su instalación fotovoltaica con poco esfuerzo y en unos sencillos pasos.

Datos técnicos

• Dimensiones del perfil: 200 x 28,4 x 27 mm
• Material del perfil: Aluminio, AL6005-T5
• Grosor del perfil: 1,5 mm
• Dimensiones de los tornillos: 5,5 x 25 mm
• Material del tornillo: SUS410
• Dimensiones de la abrazadera central: 43 x 38 x 49 mm
• Material de la abrazadera central: AL6005-T5 + SUS304
• Abrazadera final Compatible con la altura del módulo: 30 y 35 mm
• Carga de viento máx. 30 m/s
• Carga de nieve máx. 1,7 KN/m2
• Capacidad de carga m² máx. 1,7 KN/m2

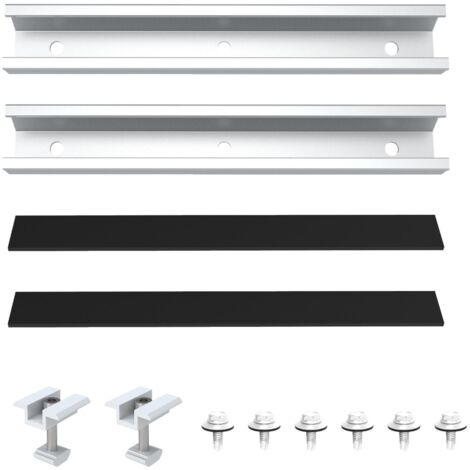

Volumen de suministro

• 2x carril de montaje 200 mm
• 2x Abrazaderas centrales
• 6x tornillos para madera
