Descripción general
El kit de fijación de tejado NuaSol está diseñado para la instalación de paneles solares fotovoltaicos en techos de chapa trapezoidal. Este sistema de montaje ofrece una solución sencilla y efectiva, asegurando que sus módulos solares queden firmemente sujetos y protegidos contra las inclemencias del tiempo.Especificaciones técnicas
- Dimensiones del perfil: 400 x 75 x 26,5 mm
- Material del perfil: Aluminio, AL6005-T5
- Grosor del perfil: 1,5 mm
- Dimensiones de los tornillos: 5,5 x 25 mm
- Material del tornillo: SUS410
- Dimensiones de la abrazadera final: 70 x 35 x 54,3 mm
- Material de la abrazadera final: AL6005-T5 + SUS304
- Altura del módulo compatible: 30 y 35 mm
- Carga de viento máxima: 30 m/s
- Carga de nieve máxima: 1,7 KN/m²
- Capacidad de carga máxima por m²: 1,7 KN/m²
Compatibilidad y accesorios

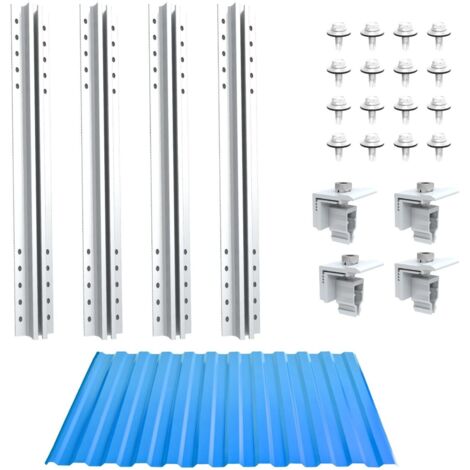

Este kit es adecuado para módulos solares con alturas de 30 y 35 mm, lo que lo hace compatible con la mayoría de los paneles solares disponibles en el mercado. El paquete incluye:- 4 rieles de montaje de 400 mm
- 4 abrazaderas de extremo
- 16 tornillos para madera
Instalación
La instalación es sencilla y se puede realizar en unos pocos pasos:- Colocar los perfiles cortos.
- Fijar las abrazaderas a los extremos del perfil.
- Insertar los módulos solares.
- Apriete las abrazaderas de los extremos.
Uso
Este kit de montaje es ideal para quienes desean instalar paneles solares en techos de chapa trapezoidal de manera rápida y eficiente. Su diseño permite una fijación segura y duradera, garantizando el rendimiento óptimo de los módulos solares.Otra información
