Heilmetz Cabezales de válvula termostáticos para radiador 50 mm, M30 × 1,5, Cromo color

Diseño 2 en 1 para radiadores

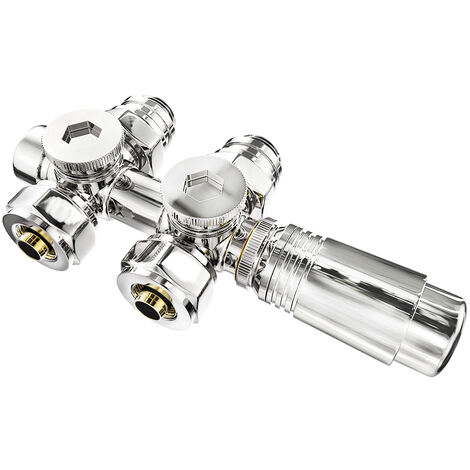

• La válvula termostática Multiblock de Heilmetz combina una válvula de escuadra y una válvula recta en una sola solución. Su diseño 2 en 1 permite adaptarse a diferentes configuraciones de tuberías y está diseñada para radiadores con una distancia entre conexiones de 50 mm.
• El cuerpo de la válvula está fabricado en latón y está diseñado para instalaciones de calefacción de dos tubos

Regulación de temperatura en 6 posiciones

• El cabezal termostático permite ajustar la temperatura mediante 6 posiciones de regulación, con un rango de ajuste de 12 a 28 °C.
• Las posiciones corresponden aproximadamente a:
• ❄ = aprox. 7 °C, protección contra heladas
• 1 = aprox. 12 °C
• 2 = aprox. 16 °C
• 3 = aprox. 20 °C
• 4 = aprox. 24 °C
• 5 = aprox. 28 °C
• La posición de protección contra heladas de aproximadamente 7 °C permite mantener una temperatura mínima cuando la calefacción se utiliza poco o durante periodos de ausencia.

Cabezal termostático ajustable

• El cabezal termostático se instala en el lado de impulsión del circuito de calefacción y puede colocarse a la izquierda o a la derecha según la configuración de la instalación. Esto permite adaptar la posición del mando a la disposición de las tuberías y del radiador.

Compatible con tubos de 16 mm

• La conexión al radiador utiliza una rosca macho G1/2", mientras que la conexión del cuerpo de la válvula hacia la tubería utiliza G3/4". El cabezal termostático se fija mediante una rosca M30 × 1,5.
• Se incluyen adaptadores para los dos tipos de tubería: Tubo multicapa de 16 mm (Ø16 × 2,0 mm PEX-AL-PEX): 2 adaptadores premontados
• Antes de realizar el pedido, compruebe la distancia entre conexiones del radiador, así como el diámetro, el material y las conexiones de las tuberías existentes.

Para sistemas de calefacción de dos tubos

• Esta válvula termostática está diseñada para sistemas de calefacción bitubo. El cuerpo de latón está diseñado para una presión máxima de trabajo de 10 bar, una presión diferencial máxima de 0,8 bar y una temperatura máxima de trabajo de 100 °C.
• Para reducir los posibles ruidos producidos por el flujo de agua, la presión diferencial entre las tuberías de impulsión y retorno no debe superar 0,2 bar. Si es necesario, deberá instalarse un bypass de presión diferencial adecuado en el sistema. El bypass no está incluido en el suministro.

Especificaciones técnicas

• Tipo de producto: Válvula termostática / Multiblock para radiador
• Diseño: 2 en 1: válvula de escuadra y válvula recta
• Material: Latón
• Color: Cromo
• Tipo de radiador: Radiador con conexión central
• Distancia entre conexiones: 50 mm
• Conexión al radiador: Rosca macho G1/2"
• Conexión de la tubería: G3/4"
• Conexión del cabezal termostático: M30 × 1,5
• Sistema de calefacción: Sistema bitubo
• Tubo compatible: Tubo multicapa de 16 mm (Ø16 × 2,0 mm PEX-AL-PEX)
• Presión máxima de trabajo: 10 bar
• Presión diferencial máxima: 0,8 bar
• Temperatura máxima de trabajo: 100 °C
• Montaje del cabezal termostático: Lado de impulsión, posicionable a izquierda o derecha

Contenido del suministro

• 1 × cuerpo de válvula
• 1 × cabezal termostático
• 1 × embellecedor / roseta decorativa
• 2 × adaptadores para tubo multicapa de 16 mm, premontados
• 1 × manual de instalación

Indicaciones importantes

1. El cabezal termostático debe instalarse en el lado de impulsión del circuito.
2. Para reducir los posibles ruidos de circulación, la presión diferencial entre impulsión y retorno no debe superar 0,2 bar.
3. El bypass de presión diferencial, si fuera necesario, no está incluido en el suministro.
4. Antes de realizar el pedido, compruebe la distancia entre conexiones de 50 mm, las roscas, así como el diámetro y el material de las tuberías.
5. Lea atentamente el manual antes de realizar la instalación.
6. La instalación y los trabajos en el sistema de calefacción deben ser realizados por un profesional cualificado.
