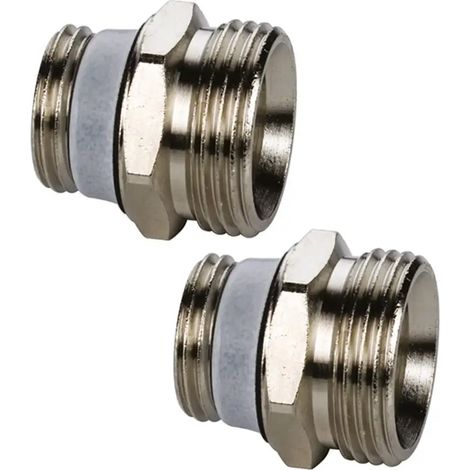

Flamco Juego de conexión D5 (=2 pzas.) G1/2a x G3/4a Eurok. MS barn. autoest., F10391

Flamco Juego de conexión D5 (=2 pzas.) G1/2a x G3/4a Eurok. MS barn. autoest., F10391

• Grupo Etim: Racores, bridas y acoplamientos para tuberías
• Clase Etim: Racor con 2 conexiones
• Marca: COMAP
• Tipo de producto: Connection adapters
• Material de la conexión 1: Latón
• Calidad del material conexión 1: CuZn39Pb3 (CW614N)
• Protección de la superficie Conexión 1: niquelado
• Tratamiento superficial Conexión 1: sin tratar
• Material de la conexión 2: Latón
• Calidad del material conexión 2: CuZn39Pb3 (CW614N)
• Protección de la superficie Conexión 2: niquelado
• Tratamiento superficial Conexión 2: sin tratar
• Forma: recto
• Diseño: 2 piezas
• Reductor: Ja
• Excéntrico: No
• Ligado al sistema: No
• Diámetro nominal Conexión 1: 1/2 pulgada (15)
• Conexión 1: Rosca interior cilíndrica (BSPP)
• Código de contorno Conexión 1: otros
• Diámetro nominal Conexión 2: 3/4 de pulgada (20)
• Conexión 2: Eurocono según EN 16313
• Código de contorno Conexión 2: otros
• Color principal Accesorio: otros
• Brida estándar: otros
• Nivel de presión brida: PN 10
• Material junta: Caucho de etileno-propileno-dieno (EPDM)
• Con levas de impacto: No

• Longitud: 28 milímetros
• Longitud conexión 1: 10.9 milímetros
• Longitud conexión 2: 8 milímetros
• Ancho de llave: 26 milímetros
• Temperatura del medio (funcionamiento continuo): 0 - 110 °C
• Presión máxima de trabajo a 20 °C: 10 Bar
• Presión de funcionamiento máx. con temperatura máx. del medio: 10 Bar
• Con aislamiento térmico: No
• Clase de rigidez anular: otros
• Con material de sellado: Ja
• Cerrado: No
• Con indicador de conexión: No
• Con válvula de vaciado: No
• Con purgador: No
• Prueba FM: No
• Prueba LPCB: No
• Distintivo de calidad ULC: No
• Prueba UL: No
• Certificado DIN-CERTCO: No
• Homologado por VdS: No
• Con aprobación TÜV: No
• Sello DVGW para gas: No
• Sello DVGW para agua: No
• Certificado según NF 545: No
• Sello de aprobación KIWA: No
• Prueba Gastec QA: No
• Sello de prueba KOMO: No
• Aprobación de tipo según BBR/EKS: No

• Predecesor: F10391MER
• Modelo: Juego de conexión D5 con eurocono para radiadores de válvula
• Diseño: niquelado
• Conexión C: G 1 ⁄ 2 ", M
• Conexión D (EK): G 3 ⁄ 4 ", M
• Dimensión [mm] A: 28
• Dimensión [mm] B: 29
• Dimensión [mm] E: 17
• Dimensión [mm] F: 11
• Dimensión [mm] G (SW): 12
• Dimensión [mm] H (SW): 26

• Componentes de latón niquelado
• Materiales de sellado: EPDM
• Temperatura máx. de funcionamiento: 110 °C temperatura continua, 130 °C brevemente
• Presión máxima de funcionamiento: 10 bar

Descripción

Set compuesto por 2 unidades de manguitos de conexión, autosellantes con junta roscada autorroscante.

Tipo	Diseño	Conexión	Dimensión [mm]	Número de pedido
C	D (EK)	A	B	E	F	G (SW)	H (SW)
Juego de conexión D5 - Ni	niquelado	G 1⁄2", M	G 3⁄4", M	29	17	11	12	26	1/100	F10391
