Descripción general

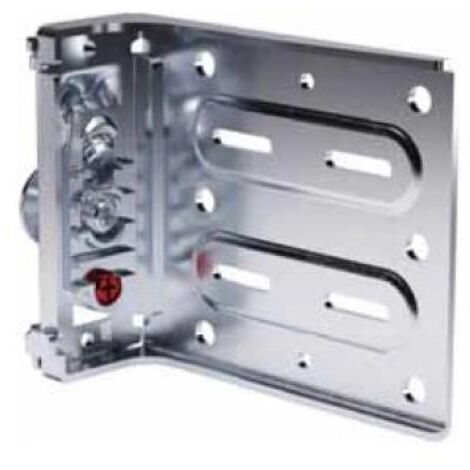

El colgador Libra H11 fijación tornillo es un colgador oculto regulable diseñado para colgar módulos bajos muy pesados de manera segura. Incorpora un sistema antidescolgamiento que previene caídas accidentales y permite una regulación cómoda desde el interior del armario, sin interferir con las correderas de los cajones.Especificaciones técnicas
- Marca: Italiana Ferramenta.
- Regulación vertical: 12 mm.
- Regulación horizontal: 10 mm.
- Fijación: 4 tuercas M6x10 mm (cód. 423.13) o M6x13 mm (cód. 423.18) y 4 tornillos M6x12 mm (cód. 504.411).
- Modelo: patentado y con certificación pendiente.
Compatibilidad y accesorios
- Variaciones: disponible en mano derecha (Ref. 504.491) y mano izquierda (Ref. 504.492).
- Accesorios: las placas y tapas embellecedoras se piden por separado (p. ej., placa WP13 y tapas derecha/izquierda).
Instalación
Para instalar el colgador oculto Libra H11, sigue estos pasos:
- Marca y prepara el costado del módulo según la mano (derecha/izquierda).
- Fija el colgador al panel lateral con 4 tuercas M6 y 4 tornillos M6.
- Coloca la placa de pared correspondiente y cuelga el módulo.
- Desde el interior, realiza el ajuste vertical, horizontal y el bloqueo.
- Verifica que la pared y la estructura soporten la carga.
Uso
El colgador Libra H11 es ideal para colgar y nivelar módulos suspendidos, especialmente muebles bajos, que requieren una sujeción muy resistente y un ajuste preciso tras el montaje. Es perfecto para cocinas y mobiliario del hogar con módulos pesados y con cajones, permitiendo regular y bloquear el armario desde el interior mientras mantiene el herraje oculto.
Otra información
El colgador cuenta con un mecanismo de seguridad que ayuda a evitar que el módulo se descuelgue de forma accidental durante el uso.
