Bomba alpha - 25-145 180 1x230v 9h solar

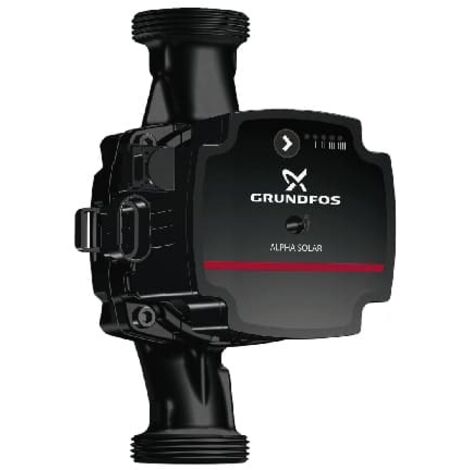

Grundfos ALPHA SOLAR 25-145 180 mm Bomba de circulación 60 W, G 1 1/2, 98989297

• Denominación del producto: ALPHA SOLAR 25-145 180
• Caudal nominal: 2.77 m³/h
• Altura de impulsión nominal: 12.46 m
• Altura máxima de elevación: 145 dm
• Clase de temperatura: 110
• Homologaciones: CE,VDE,EAC
• Código de modelo: B
• Carcasa de la bomba: fundición gris
• Camisa de bomba: EN 1561 EN-GJL-150
• Carcasa de la bomba: ASTM A48-150B
• Material del impulsor: material compuesto
• Rodete: PES+30% GF
• Temperatura ambiente: 2 .. 70 °C
• Presión máxima de funcionamiento: 10 bar
• Tipo de conexión: G
• Tamaño de la conexión: 1 1/2 inch
• Nivel de presión nominal: PN 10

• Longitud de instalación: 180 mm
• Rango de temperatura del fluido: 2 .. 110 °C
• Temperatura del medio durante el funcionamiento: 60 °C
• Densidad: 983.2 kg/m³
• Consumo mínimo de energía P1: 2 W
• Consumo de energía P1: 60 W
• Frecuencia de red: 50 / 60 Hz
• Tensión nominal: 1 x 230 V
• Consumo de corriente máximo: 0.04 .. 0.58 A
• Tipo de protección (según IEC 34-5): X4D
• Clase de aislamiento (IEC 85): F
• Índice de eficiencia energética (EEI): 0.20
• Posición de la caja de bornes: 9H
• Peso neto: 2.27 kg
• Peso bruto: 2.46 kg
• Vol. de envío: 0.004 m³

Curvas características. Rendimiento

Dibujo dimensional

Esquema eléctrico

• Fabricante: Grundfos
• Número de artículo: 98989297
• Modelo: ALPHA SOLAR 25-145 180
• Caudal nominal: 2.77 m³/h
• Altura de impulsión nominal: 12.46 m
• Consumo mínimo de energía P1: 2 W
• Consumo de energía P1: 60 W
• Tamaño de la conexión: 1 1/2 inch
• Longitud de instalación: 180 mm
• Rango de temperatura del fluido: 2 .. 110 °C
• Tensión nominal: 1 x 230 V
• Índice de eficiencia energética (EEI): 0.20

Bombas circuladoras de rotor húmedo ALPHA SOLAR

• Calefacción en hogares privados

ALPHA SOLAR para una instalación solar de alta eficiencia

Die hocheffiziente Umwälzpumpe ALPHA SOLAR von Grundfos verfügt über einen Permanentmagnetmotor und ist für den Einbau in Solarwärmeanlagen bestimmt. Für die Einstellung stehen vier verschiedene Konstantkennlinien zur Verfügung. Die Drehzahl kann zudem über ein PWM-Niederspannungssignal geregelt werden, um die Solarenergieausbeute zu optimieren und den Stromverbrauch zu senken.

Die Grundfos ALPHA SOLAR zeichnet sich durch eine einfache Installation und einen geräuscharmen Betrieb aus. Die aus hochwertigen Komponenten gefertigte Pumpe ist wartungsfrei und bietet ein Maximum an Zuverlässigkeit. Dazu tragen auch die robusten Keramiklager und die langlebige Keramikwelle sowie die zahlreichen Bauteile aus korrosionsbeständigem Edelstahl bei.

Fiable y de alta eficiencia

Fácilmente accesible

Telediagnóstico

Manejo sencillo

Hocheffizienz-Umwälzpumpe ALPHA SOLAR 25-145 180

Hocheffizienz-Umwälzpumpe ALPHA SOLAR für den Einsatz in Solarwärmeanlagen mit variablem oder konstantem Volumenstrom. Hocheffizienzpumpen mit elektronisch kommutiertem Motor(ECM),wie die ALPHA SOLAR, dürfen jedoch nicht über einen externen Drehzahlregler geregelt werden, der die Versorgungsspannung ändert bzw. variiert.

Die Drehzahl kann über ein von der Solaranlagensteuerung geliefertes pulsweitenmoduliertes Signal(PWM-Signal geregelt werden, um die Solarenergieausbeute und die Anlagentemperatur zu optimieren. Dadurch wird auch der Stromverbrauch der Pumpe erheblich reduziert.

Ist kein PWM-Signal verfügbar, kann die ALPHA SOLAR auf eine von 4 konstanten Drehzahlen einge- stellt werden. Die Pumpe wird dann über die Steuerung nur ein- und ausgeschaltet.

Versiones/Funciones/Características:

• Tecnología de motor de imanes permanentes EC de alta eficiencia
• Energieeffizienzindex (EEI) ≤ 0.20 gemäß EN 16297-3: 2012 Best in Class
• PWM-Profil C. Das PWM-Signal ist ein Verfahren zur Erzeugung eines analogen Signals aus einer digitalen Quelle
• 4 velocidades constantes
• Sin mantenimiento
• Silencioso
• Instalación sencilla
• Deblockierschraube
• Max. Umgebungstemperatur +70°C
