Descripción general

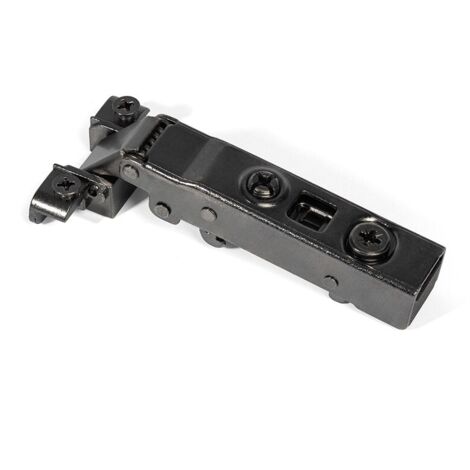

La bisagra PUMA CLIP CAM está diseñada para puertas de perfil de aluminio, ofreciendo una apertura de 105° y un cierre amortiguado. Este modelo incluye un sistema de regulación frontal CAM y está disponible en versiones con codo recto, acodado y superacodado, montándose sobre bases PUMA CLIP con enganche rápido.
Especificaciones técnicas
- Marca: HERRAJES ALK
- Modelo: PUMA CLIP CAM
- Material: Acero
- Acabado: Grafito
- Ángulo de apertura: 105°
- Espesor de marco de aluminio: 14 a 23 mm
- Ancho del perfil: 20 a 27 mm
- Ancho de puerta: Inferior a 600 mm
- Regulación frontal: Hasta 3,8 mm
- Regulación lateral: 5 mm / 6 mm
- Regulación vertical: ±2 mm
- Resistencia a corrosión: Ensayo en niebla salina neutra certificado por AIDIMME
- Ciclos de ensayo: Hasta 40.000 ciclos
- Herramienta de montaje: Destornillador POZIDRIVE n. 2
Compatibilidad y accesorios
- Compatible con puertas de perfil de aluminio (puertas de mueble) con espesor recomendado de 19 a 23 mm.
- Componentes incluidos: Bisagra PUMA CLIP CAM, brazo y cazoleta, cierre amortiguado integrado en el brazo, base PUMA CLIP con enganche rápido y 3 regulaciones.
Instalación
El sistema CLIP facilita la inserción de la bisagra en la base y su desmontaje posterior. La regulación vertical se realiza en la base, aflojando los tornillos de fijación o mediante la base PUMA CLIP de 3 regulaciones. La regulación lateral y frontal permiten ajustar la posición de la puerta sobre el perfil.
Uso
Ideal para puertas de perfil de aluminio, la bisagra PUMA CLIP CAM permite un funcionamiento suave y un ajuste preciso gracias a su sistema de regulación. El cierre amortiguado proporciona un cierre silencioso y controlado.
