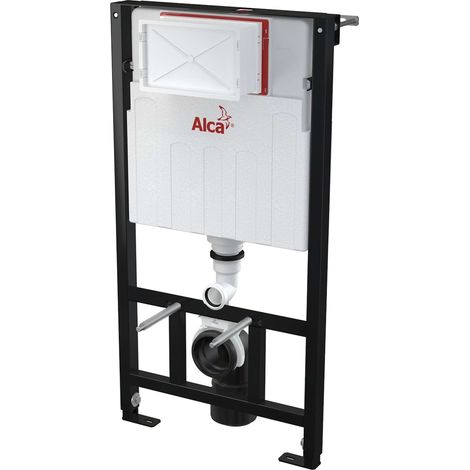

Alca Juegos de módulos de instalación - Elemento de instalación mural, módulo de yeso, con cisterna de descarga AM101/1000

Sistema de preinstalación para instalación en seco (en cartón yeso)

• patas de extensión de anclaje ajustables con freno en el rango de 0-200 mm
• marcado visible de la nivelación y de la línea central
• Mecanismo de deslizamiento del soporte de residuos en ocho posiciones a una distancia de 0-93 mm
• válvula angular con conexión al sistema de tuberías Mepla
• la estructura del marco permite anclarlo a un tabique de cartón yeso suficientemente resistente o delante de un muro de carga
• el sistema instalado se cubre con placas de yeso y no se requieren refuerzos ni elementos de anclaje adicionales
• la construcción del aislamiento de poliestireno evita el rociamiento en la superficie del depósito y amortigua la transmisión de vibraciones de la cisterna a la estructura del edificio
• Preparación para la conexión de un soporte con adaptador DG1/2" para asientos de bidé y duchas
• descarga doble ajustable independientemente con reserva higiénica
• opción de descarga a distancia o por sensor
• compatible con todos los pulsadores de descarga Alcadrain
• trabajos de mantenimiento sin herramientas
• entrada de agua posterior/superior central
• la cisterna está fabricada en una sola pieza, lo que garantiza una estanqueidad del 100%
• La tapa del orificio de servicio simplifica la instalación y evita la entrada de humedad y suciedad
• profundidad de montaje ajustable de 20 - 95 mm
• profundidad de montaje 125 mm
• material de la estructura portante: metal con recubrimiento en polvo

Finalidad de uso

• para inodoro suspendido
• para montaje delante de un muro de carga o en una construcción de cartón yeso
• Para espesores de suelo de 0-200 mm.
• para montaje de inodoro suspendido con paso de conexión 180 mm o 230 mm

Parámetros técnicos

• conexión de agua desde atrás o desde arriba mediante orificios de montaje G1/2"
• rango funcional de presión del agua 0,05-0,8 MPa
• presión de agua recomendada 0,3-0,5 MPa
• volumen de descarga grande 6-9 l
• volumen de descarga pequeña 2,5-3,5 l
• ajuste estándar de la descarga grande 6 l
• ajuste estándar de la descarga pequeña 3 l
• reserva higiénica 3 l
• capacidad de la cisterna 9 l
• Prueba de carga 400 kg.

Incluido en el paquete: tanque con accesorios de llenado y vaciado, marco autoportante, racor 1/2" para conexión de agua con válvula de esquina Schell 1/2" - 3/8" integrada, tornillo de mecanismo 2 uds, juego de fijación: tornillo Ø8x60 - 4 uds, taco Ø12 - 4 uds, material de fijación para fijar la taza del inodoro: varilla roscada M12 - 2 uds., arandelas - 4 uds., tapón - 2 uds., tuerca - 2 uds., protector de rosca - 2 uds., codo de desagüe HT90/110 polietileno, PE-HD, junta de entrada, espiga de polipropileno, inserto envolvente, junta de desagüe, puente de polipropileno, junta de puente, juego de tapas de instalación para proteger los orificios de conexión durante la instalación del sistema, tapa de orificio de servicio de dos piezas, fácilmente acortable.

foto ilustrativa
