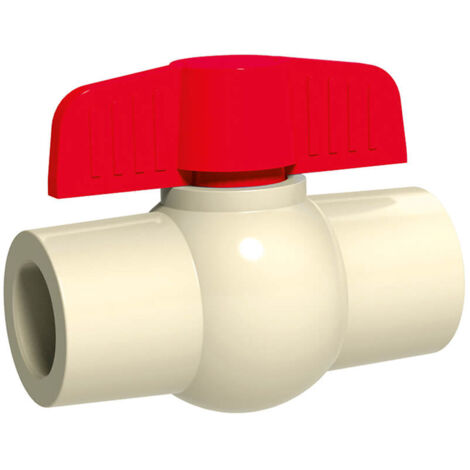

Válvula de bola IDMAR de CPVC de 1/2" (DN15) con conexión a tierra - Sistema de agua caliente

Válvula de bola IDMAR 1/2" DN15 CPVC, sistema compuesto - Agua caliente

Válvula de bola CPVC profesional para sistemas de agua caliente | Tamaño 1/2" (DN15) | Bola de acero inoxidable | Presión de trabajo 8 bar | Temperatura hasta +80 °C | Conexión compuesta (dos tomas) | Rotación de la palanca 90° | Norma PN-EN ISO 1452-4 | 2 años de garantía | Envío en 24 horas

¿Qué es una válvula de bola CPVC? Válvula de bola IDMAR CPVC 1/2" DN15 – Agua caliente. Esta válvula de cierre permite la apertura y el cierre rápidos del flujo de agua en sistemas de agua caliente, sistemas de calefacción de baja temperatura, sistemas de circulación de agua caliente e instalaciones industriales. Material: CPVC (cloruro de polivinilo clorado). Este material se caracteriza por una excepcional resistencia a altas temperaturas de hasta +80 °C en funcionamiento continuo (y hasta +90 °C en funcionamiento a corto plazo), lo que lo convierte en la solución ideal para aplicaciones de agua caliente durante más de 50 años. La válvula está equipada con una bola giratoria de acero inoxidable AISI 304 que puede girar 90 grados (¼ de vuelta) mediante una palanca ergonómica. En la posición abierta, la bola tiene un orificio pasante.

“Total pitch” ) – esto significa que no causa pérdidas de presión. y el flujo de agua es equivalente al de una tubería sin válvula. En la posición "cerrada", la bola gira 90° y bloquea completamente el flujo. El sellado se garantiza mediante juntas de EPDM (resistentes al calor). La válvula está equipada con dos conexiones DN15 pegadas . La instalación es sencilla y no requiere roscado, tubos de cáñamo ni cinta de teflón. El distintivo color amarillo facilita la identificación del sistema de agua caliente y evita confusiones con el PVC blanco (agua fría). Datos técnicos y dimensiones Código de producto (SKU): CPVCZKKW015X015.302 Nombre de la marca: IDMAR

Tamaño nominal 1/2" (DN15) Tipo de válvula: Válvula de bola, paso total Dimensiones (d / L / H / D): 15,9 mm / 68 mm / 41 mm / 24,1 mm Material del cuerpo: CPVC (cloruro de polivinilo clorado) Material de la bola: acero inoxidable AISI 304 (resistente a la corrosión) Juntas: EPDM (resistente al agua caliente hasta +80 °C) Palanca: ergonómica, rotación de 90° (1/4 de vuelta) Presión máxima: 8 bar (0,8 MPa) a +20 °C Temperatura de funcionamiento: +1 °C – +80 °C (pico +90 °C) Tipo de conexión: dos tomas DN15 pegadas Sistema de montaje: pegado (adhesivo CPVC) Posición de montaje: cualquiera (horizontal, vertical, diagonal) Capacidad de carga mecánica: > 10.000 ciclos de apertura/cierre Norma: PN-EN ISO 1452-4:2009 Certificado: PZH (Instituto Nacional de Higiene) Color: amarillo (CPVC – agua caliente) Fabricante: Jimten (España) Garantía: 2 años *Imagen no vinculante Descripción detallada Válvula de bola DN15 1/2" en CPVC (Código: CPVCZKKW015X015.302) es una válvula de cierre profesional , cuya principal ventaja es el cierre rápido del flujo con una simple rotación de 90° de la palanca . A diferencia de las válvulas de cierre (que requieren múltiples giros de la perilla), la válvula de bola permite una respuesta inmediata en caso de emergencia, como una rotura de tubería, reemplazo de batería o mantenimiento de equipo. La válvula consta de un cuerpo de CPVC con dos puertos DN15 fijos permanentemente (uno a cada lado) y una bola giratoria de paso total hecha de acero inoxidable AISI 304. Esto significa que en la posición abierta, la válvula no causa pérdida de presión: el flujo de agua es el mismo que en una tubería sin válvula. En la posición cerrada, la bola gira 90° y bloquea completamente el flujo. La válvula está sellada con juntas de EPDM resistentes al calor hasta +80 °C. La palanca ergonómica es fácil de operar, incluso con guantes de trabajo. La vida útil mecánica de la válvula Supera los 10.000 ciclos de apertura/cierre. Con un ciclo de apertura/cierre al día, la válvula durará más de 27 años sin necesidad de cambiar la junta. Ventajas de la válvula de bola de CPVC: Cierre rápido del flujo: una rotación de 90° (1/4 de vuelta) de la palanca abre o cierra el flujo instantáneamente, ideal para emergencias. Sin pérdida de presión: diseño de paso total: cuando está abierta, la válvula no causa pérdida de presión. Vida útil mecánica: > 10.000 ciclos de apertura/cierre: años de funcionamiento sin necesidad de cambiar la junta. Bola de acero inoxidable: AISI 304: resistente a la corrosión, el óxido, la cal y los productos químicos. Sustancias agresivas presentes en el agua. Juntas de EPDM: resistentes al agua caliente hasta +80 °C sin endurecerse ni agrietarse con el tiempo. Instalación adhesiva: dos conexiones DN15: instalación sencilla sin roscas, alambre ni cinta de teflón; conexión permanente y estanca. Aplicable universalmente: cualquier posición de montaje (horizontal, vertical, diagonal): se puede instalar en cualquier Orientación. Verificación visual del estado: La posición de la palanca indica el estado de la válvula: paralela a la tubería = "abierta", perpendicular a la tubería = "cerrada". Instalación paso a paso: PASO 1 – Planificar la posición de la válvula: Instale la válvula de bola en ubicaciones estratégicas (frente a la caldera, el contador de agua, el grifo y el radiador) para permitir el mantenimiento sin apagar todo el sistema. PASO 2 – Preparar las tuberías de CPVC: Corte dos tuberías de CPVC de 1/2 pulgada perpendicularmente a su eje y desbarbelas con una herramienta de desbarbado o papel de lija. PASO 3 – Limpiar las superficies: Limpie el exterior de ambas tuberías y el interior de ambas tapas de válvula con un limpiador de CPVC y luego déjelas secar completamente. PASO 4 – Secado. Verificar la posición de la válvula: Inserte las dos tuberías (sin adhesivo) en las conexiones de la válvula y verifique la dirección del flujo (la flecha en el cuerpo de la válvula indica la dirección del flujo, de entrada a salida). Asegúrese de que la posición de la palanca permanezca accesible después de la instalación (que no esté bloqueada por una pared, tubería u otro objeto). PASO 5 – Aplicar adhesivo de CPVC: Aplique una capa uniforme de adhesivo de CPVC en el exterior de ambas tuberías y el interior de ambas conexiones de válvula. Recomendamos 120 ml de adhesivo Topterm CPVC. Consumo de adhesivo: aproximadamente 2-3 ml por conexión. PASO 6 – Montaje de las tuberías en la válvula: Inserte ambas tuberías en los cuerpos de las válvulas con un movimiento firme (desde un solo lado), gírelas un cuarto de vuelta y manténgalas durante 15-30 segundos. Retire el exceso de adhesivo con un paño seco. PASO 7 – Tiempo de curado: Espere 24 horas a +20 °C (o 48 horas por debajo de +10 °C) antes de realizar la prueba de presión. No accione la manija de la válvula durante el curado; déjela en la posición "abierta" o "cerrada" (según sea necesario). PASO 8 – Prueba de fugas: Llene el sistema a 8 bar y realice una inspección visual. Compruebe las dos conexiones de válvula para detectar fugas. Compruebe el funcionamiento de la manija: una rotación de 90° debe ser suave y sin resistencia. PRECAUCIÓN: No accione la manija de la válvula mientras el adhesivo CPVC se está curando (24 a 48 horas); girarla podría hacer que el cuerpo de la válvula se mueva y debilite la unión. La válvula de bola no es adecuada para el control de flujo (posición parcialmente abierta). Úsela solo para aplicaciones totalmente abiertas o totalmente cerradas. El funcionamiento en la posición parcialmente abierta causará erosión de la bola y los sellos, reduciendo así el caudal y la vida útil de la válvula. Para el control de flujo, utilice la válvula de bola o la válvula termostática . Aplicación de válvula de bola CPVC DN15 1/2"

Cierre de agua caliente:
