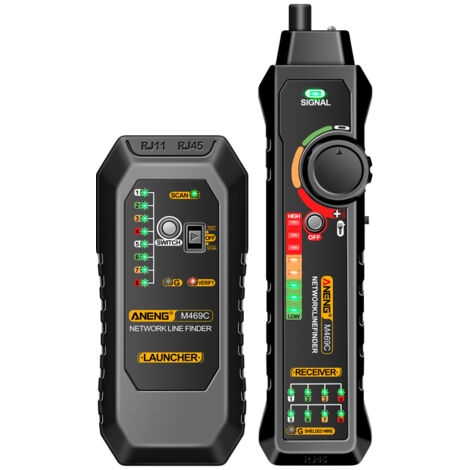

Rilevatore e tester multifunzione per cavi di rete, compatibile con cavi RJ45, RJ11 e LAN, ricevitore per tracciamento di cavi di rete.

Caratteristiche:

Funzionalità versatile:

Questo rilevatore di cavi di rete multifunzionale è progettato per la tracciatura completa di linee di rete e linee telefoniche, l'ispezione di linee elettriche e il test di circuiti aperti/cortocircuiti. Incorpora anche il test della tensione CC e avvisi di bassa tensione per una maggiore sicurezza e affidabilità.

Test accurato dei cavi LAN:

Questo tester per cavi LAN garantisce test accurati grazie al volume regolabile e alla funzione di ascolto tramite cuffie, rendendolo ideale per rilevare problemi sui cavi di rete con interfacce RJ11/RJ45. Questo strumento è essenziale per mantenere prestazioni di rete ottimali.

Tracciatura e misurazione efficienti:

Questo analizzatore di riparazione di rete è dotato di una torcia integrata, comoda per lavorare in condizioni di scarsa illuminazione. La sua struttura in plastica ABS garantisce durata e longevità, rendendolo una scelta affidabile per gli interventi di riparazione di rete.

Funzione:

1. Funzione di localizzazione della linea telefonica

(1) Inserire la linea telefonica con un connettore a cristallo nella presa RJ11 del trasmettitore;

(2) Ruotare il selettore di funzione del trasmettitore sulla posizione "Ricerca linea" e l'indicatore di ricerca linea lampeggerà, indicando che il trasmettitore funziona normalmente;

(3) Premere il pulsante sul ricevitore per aprirlo e utilizzare la sonda del ricevitore per interrogare il cavo di destinazione desiderato;

2. Funzione di ricerca della linea di rete

(1) Inserire il cavo telefonico con un connettore a cristallo nella presa RJ45 del trasmettitore;

(2) Impostare il selettore di funzione del trasmettitore su "Ricerca linea". L'indicatore di ricerca lampeggerà, indicando che il trasmettitore funziona normalmente;

(3) Premere il pulsante sul ricevitore per aprirlo e utilizzare la sonda del ricevitore per interrogare il cavo di destinazione;

3. Funzione di ricerca sulla linea elettrica

(1) Collegare il trasmettitore e il cavo da cercare utilizzando una pinza a coccodrillo e inserire un'estremità nel trasmettitore;

(2) Impostare il selettore di funzione del trasmettitore su "Ricerca linea". La spia di ricerca lampeggia, indicando che il trasmettitore funziona correttamente;

(3) Premere il pulsante sul ricevitore per aprirlo e utilizzare la sonda del ricevitore per interrogare il cavo target. (Confrontare l'intensità del segnale acustico e la luminosità della spia. La linea che emette il segnale acustico più forte e la spia più luminosa è la linea da cercare.)

4. Test del cablaggio di rete di squadra

(1) Inserire i connettori RJ45 a entrambe le estremità del cavo di rete da testare nelle interfacce corrispondenti sul trasmettitore e sul ricevitore;

(2) Impostare il selettore di funzione del trasmettitore su "Linea a linea". L'indicatore di sequenza lampeggia, indicando che il trasmettitore funziona normalmente;

(3) Identificare cortocircuiti, circuiti aperti e inversione di polarità utilizzando i 18 indicatori di sequenza;

(4) Durante il test, premere leggermente il pulsante del selettore di funzione per passare dalla velocità veloce a quella lenta. (Utilizzando un metodo di scansione automatica per un test veloce, testare le coppie di fili intrecciati 1, 2, 3, 4, 5, 6, 7, 8, G una per una e identificare la coppia difettosa, in cortocircuito o in circuito aperto).

5. Funzione di test di circuito aperto e cortocircuito

Ruotare il selettore di funzione del trasmettitore sulla posizione "Line to Line", quindi tenere premuto il pulsante "Switch" del trasmettitore per più di 2 secondi finché l'indicatore "Line Sequence" non passa da lampeggiante a fisso. Inserire la testina di prova con la pinza a coccodrillo nel jack RJ11 e utilizzare le due pinze a coccodrillo per fissare entrambe le estremità del cavo di prova. In caso di cortocircuito, l'indicatore di scansione rosso sul trasmettitore si accenderà e l'impedenza del filo sarà rappresentata dalla luminosità dell'indicatore: più luminoso è l'indicatore, minore è l'impedenza; più debole è l'indicatore, maggiore è l'impedenza.

6. Funzione di test del livello CC

Ruotare il selettore di funzione del trasmettitore sulla posizione "Ricerca linea", quindi tenere premuto il pulsante "On/Off".

Tenere premuto per più di 2 secondi finché l'indicatore "Ricerca linea" non si spegne e l'indicatore "Sequenza linea" lampeggia. Inserire la testina di prova con la pinza a coccodrillo.
