Bortoluzzi Set 2 Portes Coplanaires M35 2000Mm

IMPORTANT : Bénéficiez de la livraison GRATUIT pour les achats supérieurs à 150 € et économisez en achetant plus de références.
Pensez à vérifier le colis à sa réception pour vous assurer de son état optimal. Votre satisfaction est essentielle pour nous.

Spécifications techniques :

• Largeur totale du meuble : 2000 mm
• Moteur : Non
• Code : 4023131
• Matériau : Aluminium

OBSERVATIONS :
IMPORTANT :
Les coques des placards doivent être très bien nivelées ; pour cela il est recommandé de placer des niveleurs sur le socle tous les 60 cm. De cette façon, nous éviterons sûrement les problèmes de fonctionnement. Ne pas mettre la coque à niveau entraînera un dysfonctionnement du système.

Cette quincaillerie est livrée assemblée en usine afin que les portes soient superposées.
Si vous avez besoin des portes pour la lumière, utilisez des doubles côtés ou pour d'autres besoins, consultez notre service commercial.

La conception du mobilier doit prévoir des épaisseurs et des structures permettant de supporter le poids des portes.

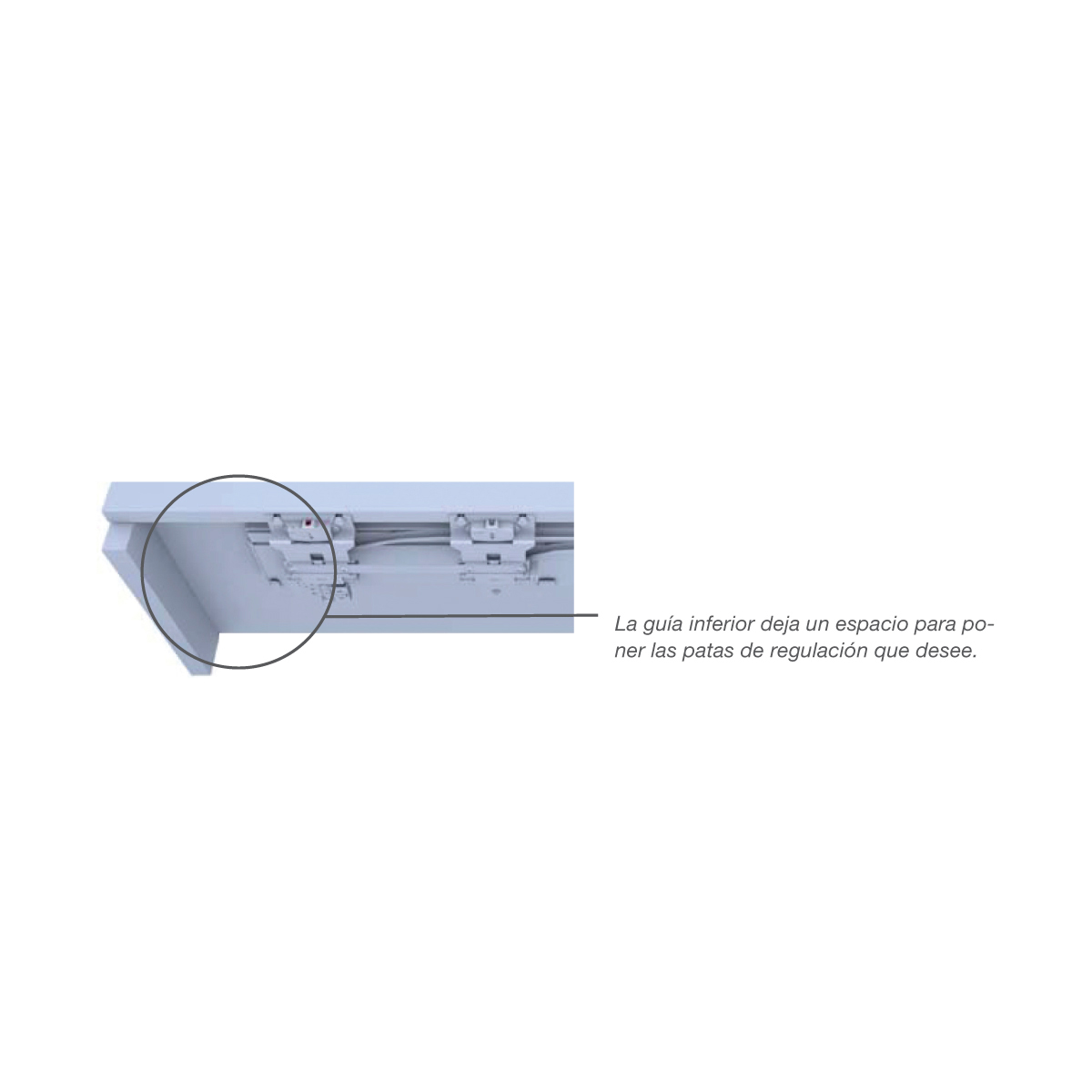

Le guide inférieur laisse un espace pour mettre les pieds de réglage souhaités.

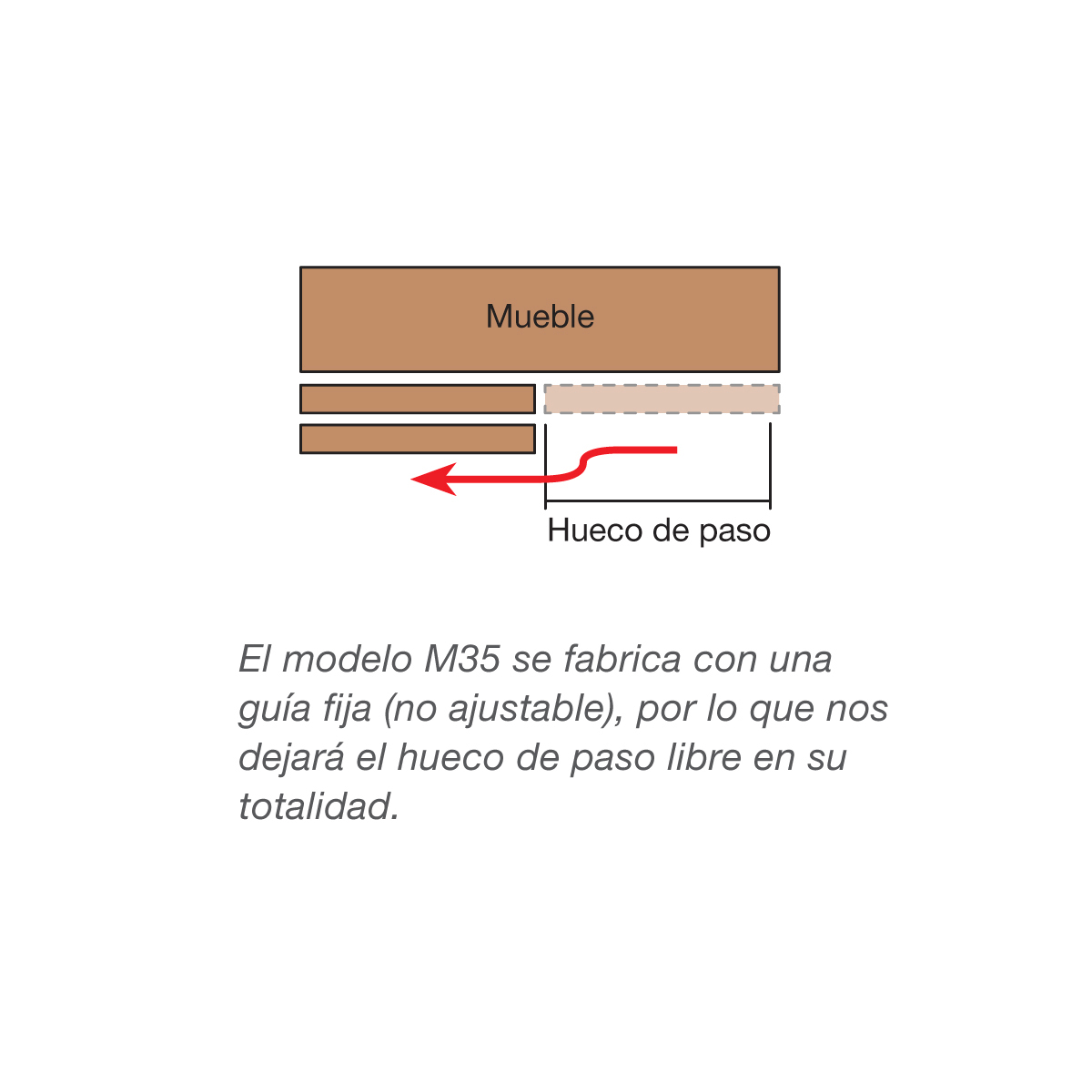

Le modèle M35 est fabriqué avec un guide fixe (non réglable), il laissera donc l'espace de passage totalement libre.

Spécifications :

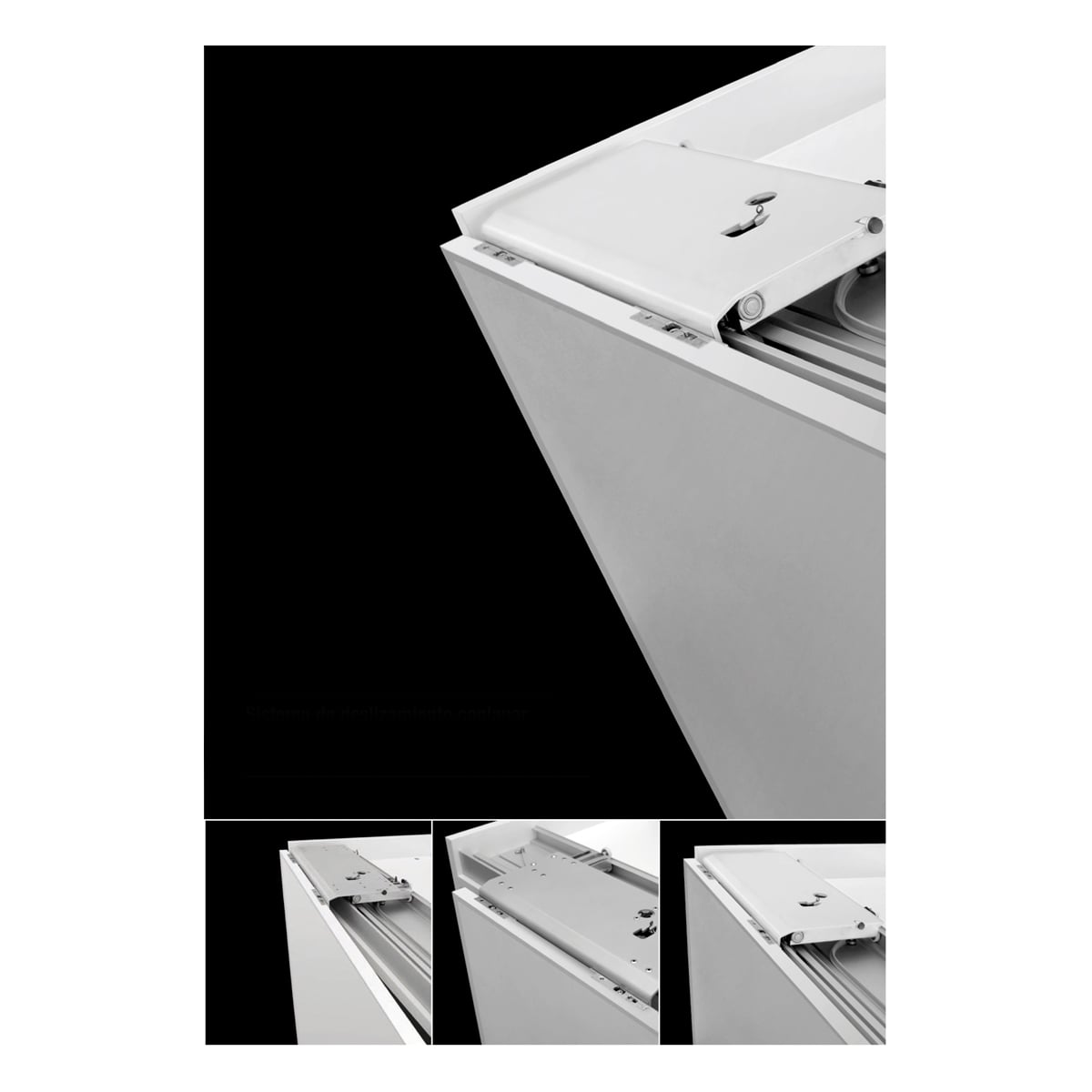

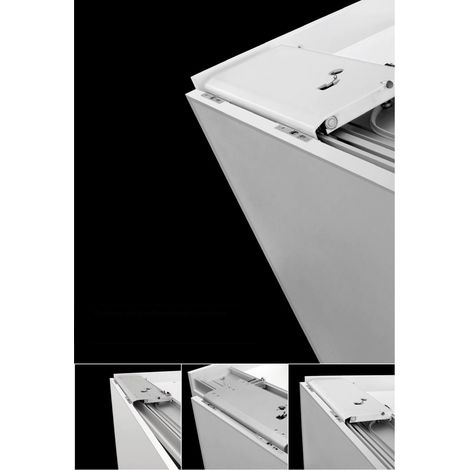

- Mécanisme coplanaire 2 portes.
- Décélération en ouverture et fermeture.
- Poids maximum par porte : 35 Kg
- Largeur de porte : minimum 600 mm, maximum 2000 mm.
- Hauteur maximale de la porte : 2200 mm.
- Distance de la porte au bord inférieur du meuble : 43 mm.
- Réglage vertical de la porte : 5 mm.
- Régulation horizontale porte : 3,5 mm.

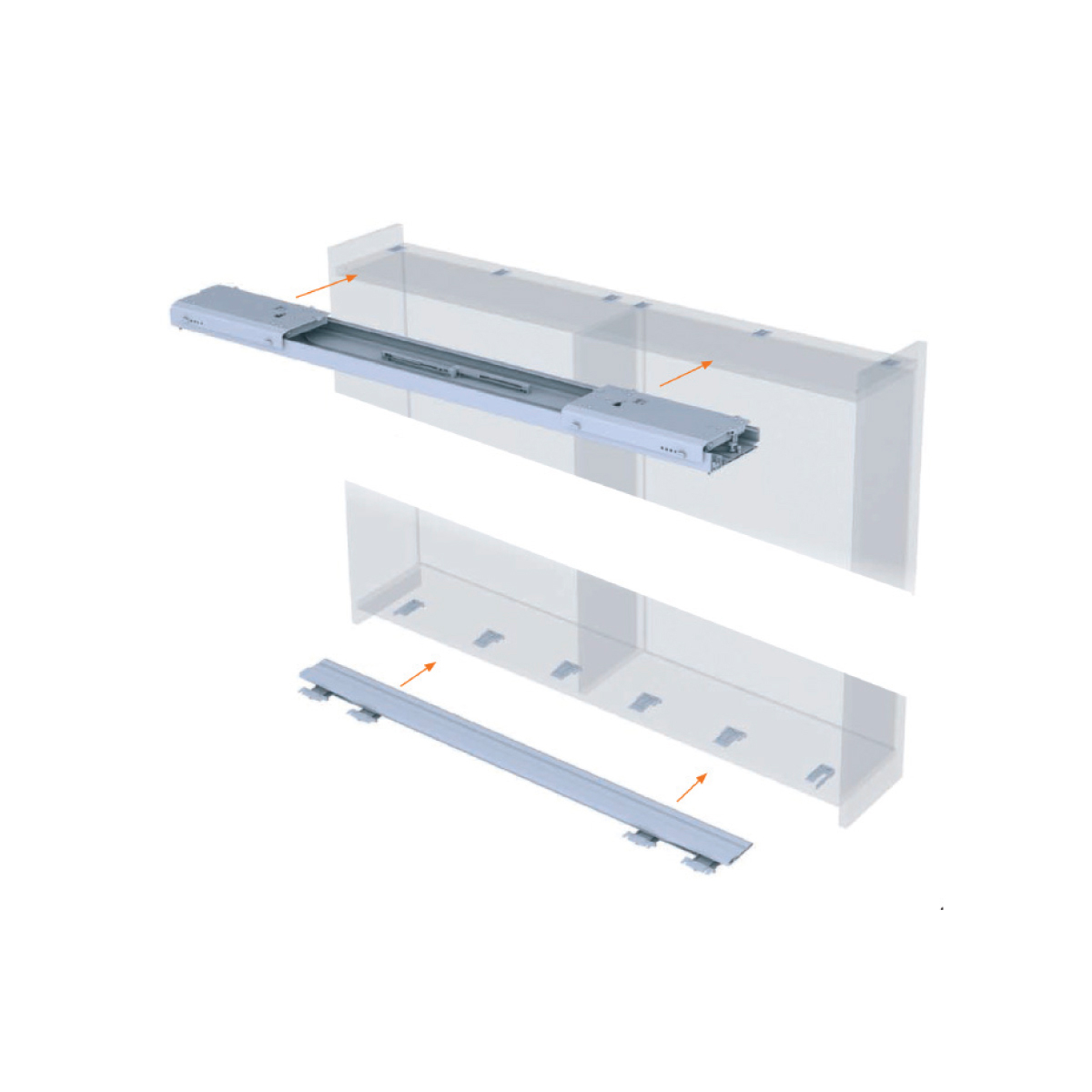

- Rail supérieur fixé au dessus du meuble par clip + vis latérales.
- Rail inférieur fixé sous meuble par clip + vis latérales.
- Peut être installé avec Profilés en aluminium CLASS (cliquez ici).

Deux possibilités de montage.

RÉGULATEURS MONTÉS
Épaisseur de la porte min 18 mm. maximum. 30mm
Épaisseur de la porte + poignée (ou poignée) 45 mm.
Distance minimale entre la poignée et le bord de la porte : 10 mm.

RÉGULATEURS FOURNIS :
Épaisseur de la porte min 18 mm, max. 30mm
Épaisseur de la porte + poignée (ou poignée) 40 mm.
Distance minimale entre la poignée et le bord de la porte : 10 mm.

Composition du kit :
- Rail supérieur pour coulissement complet de la structure.
- Rail inférieur pour un coulissement complet de la structure.

POUR CHAQUE PORTE
- 1 régulateur vertical et horizontal.
- 1 régulateur vertical.
- 4 douilles M6X23 en zamak.
- 4 vis spéciales TE M6X22.
- 2 entretoises pour régulateurs externes.

POUR CHAQUE MÉCANISME
- 1 clé hexagonale de 4 mm.
- 1 clé fixe 10 mm.
- 4 pare-chocs autocollants.
- 4 arrêts.
- 4 vis TCEI M5X16.
- 2 douilles M6X13.

La quantité des éléments suivants dépend du mécanisme :
- Clip profil supérieur.
- Clip profil inférieur.

Système motorisé :
Pour mécanismes spéciaux jusqu'à 3000 mm. large et/ou avec moteur, le délai de livraison pour les mécanismes spéciaux est de 35 jours.
