Bortoluzzi Set 2 Portes Coplanaires M50 2000-2199Mm

IMPORTANT : Bénéficiez de la livraison GRATUIT pour les achats supérieurs à 150 € et économisez en achetant plus de références.
Pensez à vérifier le colis à sa réception pour vous assurer de son état optimal. Votre satisfaction est essentielle pour nous.

Spécifications techniques :

• Largeur totale du meuble : 2 000-2 199 mm
• Code : 4023400
• Matériau : Aluminium

OBSERVATIONS :
IMPORTANT : Les coques des placards doivent être très bien nivelées, pour cela il est recommandé de placer des niveleurs sur le socle tous les 60 cm. De cette façon, nous éviterons sûrement les problèmes de fonctionnement. Ne pas mettre la coque à niveau entraînera un dysfonctionnement du système.

Cette quincaillerie est livrée assemblée en usine afin que les portes soient superposées. Si vous avez besoin de portes pour la lumière, utilisez des doubles côtés ou pour d'autres besoins, consultez notre service commercial.

La conception du mobilier doit prévoir des épaisseurs et des structures pour supporter le poids des portes.

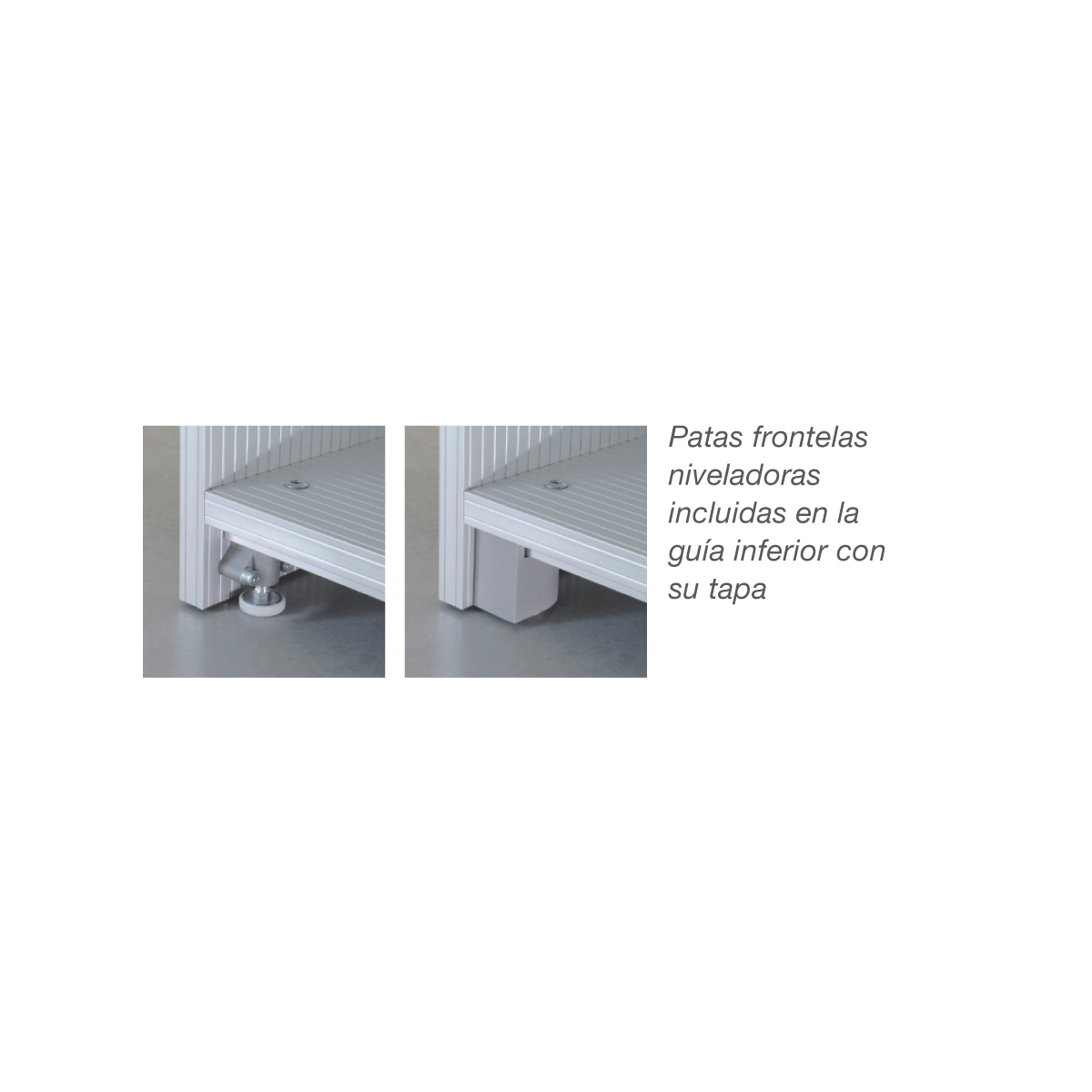

Pieds avant de nivellement inclus dans le guide inférieur avec son cache

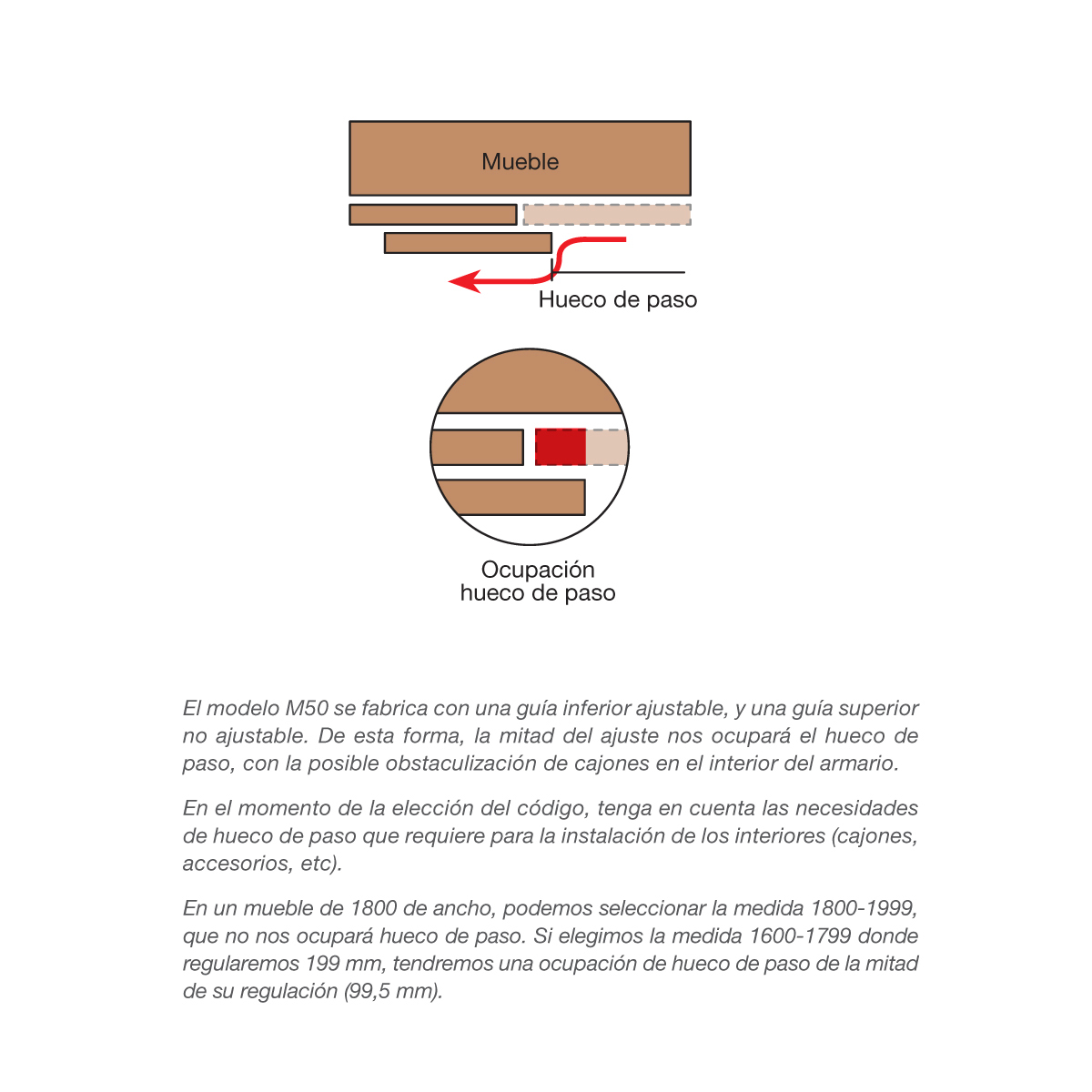

Le modèle M50 est fabriqué avec un guide inférieur réglable, et un guide supérieur non réglable. De cette façon, la moitié du réglage occupera l'espace de passage, avec l'éventuelle obstruction des tiroirs à l'intérieur du placard.
Lors du choix du code, tenez compte de l'espace nécessaire à l'installation des intérieurs (tiroirs, accessoires, etc.).
Dans un meuble de largeur 1800, on peut sélectionner la taille 1800-1999, qui n'occupera pas d'espace de passage. Si nous choisissons la taille 1600-1799 où nous régulerons 199 mm, nous aurons une occupation d'espace de passage de la moitié de sa régulation (99,5 mm).

Spécifications :
- Mécanisme complémentaire à 2 portes.
- Décélération en ouverture et fermeture.
- Poids maximum par porte : 50 Kg.
- Largeur de porte : minimum 800 mm, maximum 2000 mm.
- Hauteur maximale de la porte : 3000 mm.
- Hauteur de la porte au sol : 33 mm.
- Réglage vertical de la porte : 5 mm.
- Réglage horizontal de la porte : 3,5 mm.

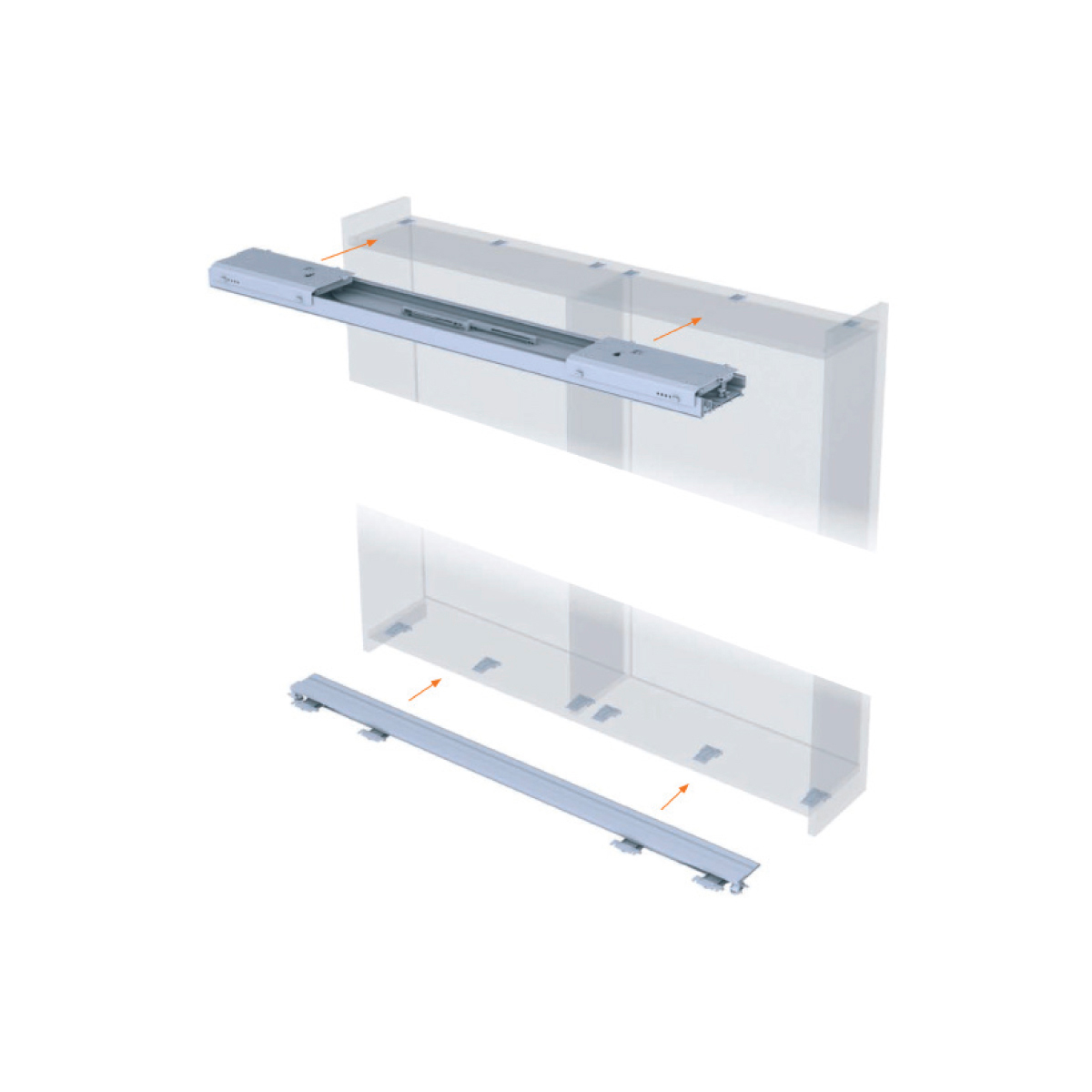

- Rail supérieur fixé sur le dessus du meuble par clip + vis latérales.
- Rail inférieur fixé sous meuble avec clip + vis latérales.
- Adaptabilité aux meubles jusqu'à 200 mm de plus.
- Il est nécessaire que le meuble ait un côté de séparation, servant ainsi de renfort pour que les guides puissent supporter le poids une fois les vantaux ouverts.
- Peut être installé avec Profilés en aluminium CLASS (cliquez ici).

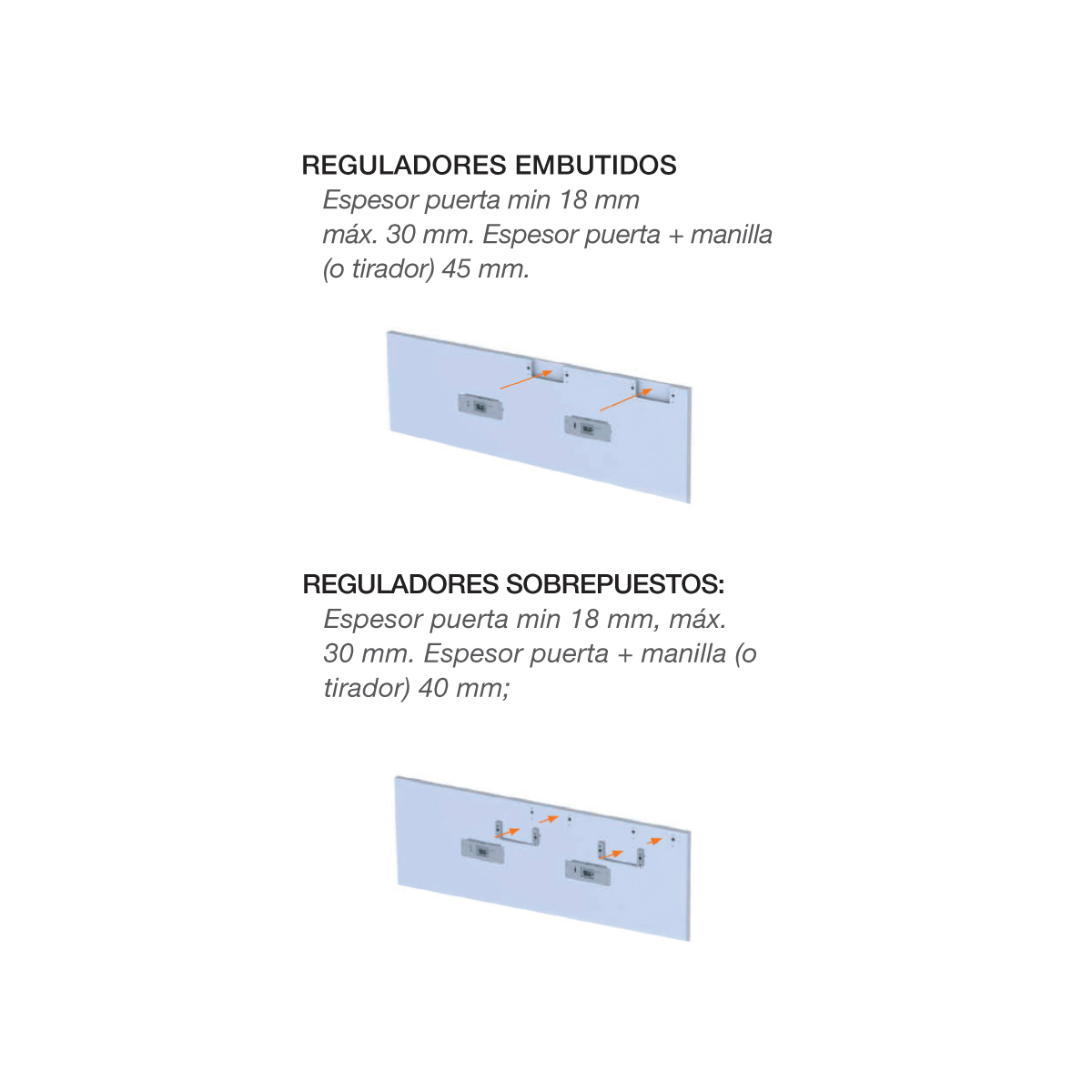

Deux possibilités de montage.

ASSEMBLAGE AVEC RÉGULATEURS INTÉGRÉS
Épaisseur de la porte min 18 mm max.
Épaisseur de la porte + poignée (ou poignée) max. 45mm
Distance minimale entre la poignée et le bord de la porte : 0 mm. (permet la poignée au ras du bord)

ASSEMBLAGE AVEC RÉGULATEURS SUPERPOSÉS :
Épaisseur de la porte min 18 mm, max. 45mm
Épaisseur de la porte + poignée (ou poignée) max. 45mm
Distance minimale entre la poignée et le bord de la porte : 0 mm. (permet la poignée au ras du bord)

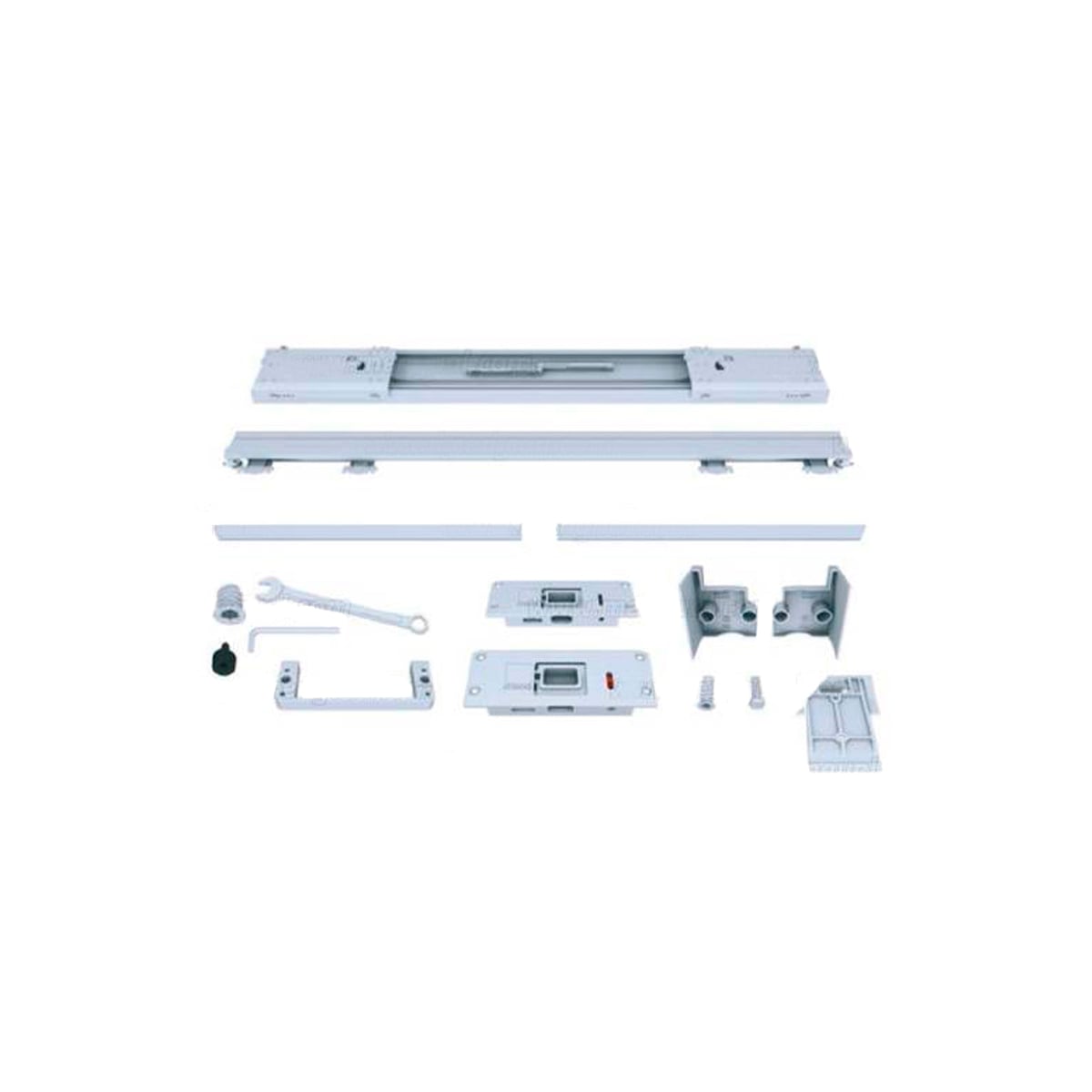

Composition du kit :
- Rail supérieur pour coulissement complet de la structure
- Rail inférieur pour coulissement complet de la structure
- 2 façades

POUR CHAQUE PORTE
- 1 régulateur vertical et horizontal.
- 4 douilles en zamak M6x23.
- 4 vis TE M6x22.
- 2 entretoises de régulation externes pour chaque mécanisme

POUR CHAQUE MÉCANISME
- 1 clé hexagonale de 4 mm. + 1 clé fixe 10 mm.
- 4 pare-chocs noirs.
- 4 vis TCEI M5x16.
- 6 douilles M6x13.
- 1 couvre-jambes gauche + droit.

La quantité des éléments suivants dépend du mécanisme
- Clip profil supérieur.
- Clip profil inférieur.
