Conector de anclaje AH19050/2 190x50x40x2mm (1)

Parámetros más importantes

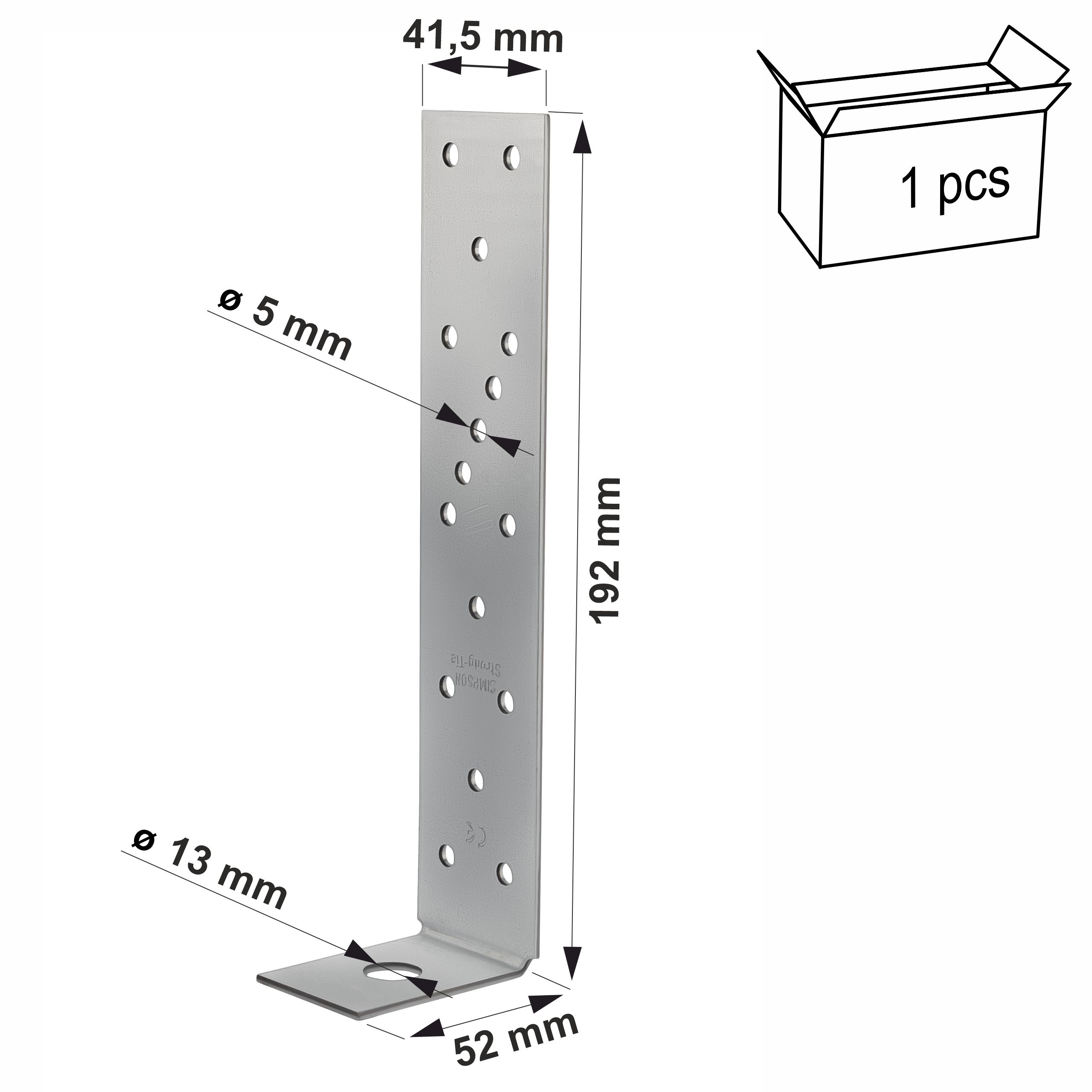

• Modelo: AH19050/2
• Tamaño: 192 x 52 x 40 mm
• Espesor de la lámina: 2,0 mm
• Embalaje: 1 unidad
• Agujeros para brazos A: 16 unidades x Ø 5 mm
• Agujeros para brazos B: 1 unidad. x Ø 13 mm
• Material: Acero galvanizado S250GD con 275 g/m2 (20 μm)

Uso previsto: para conectar estructuras de madera con una base de hormigón.

Producto original de la reconocida empresa Simpson Strong-Tie ®

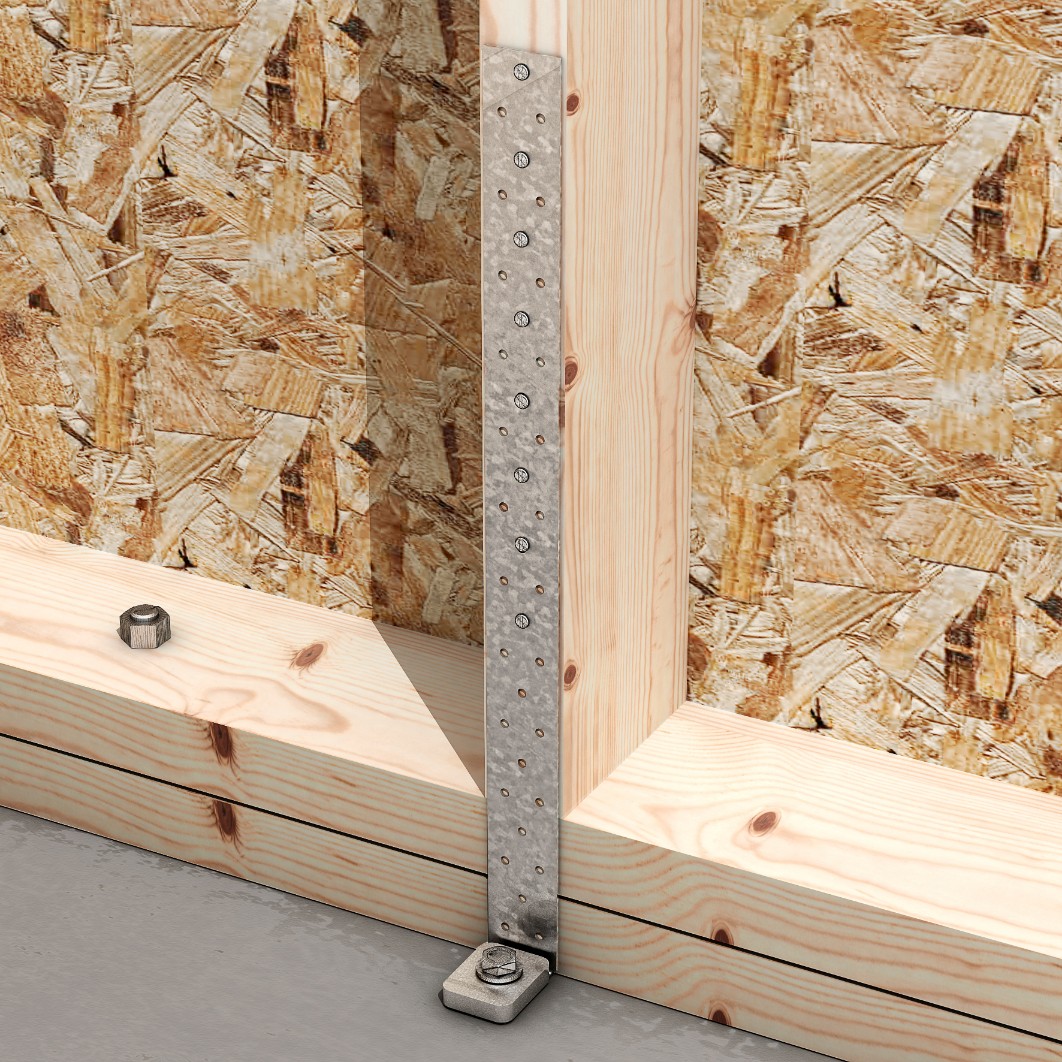

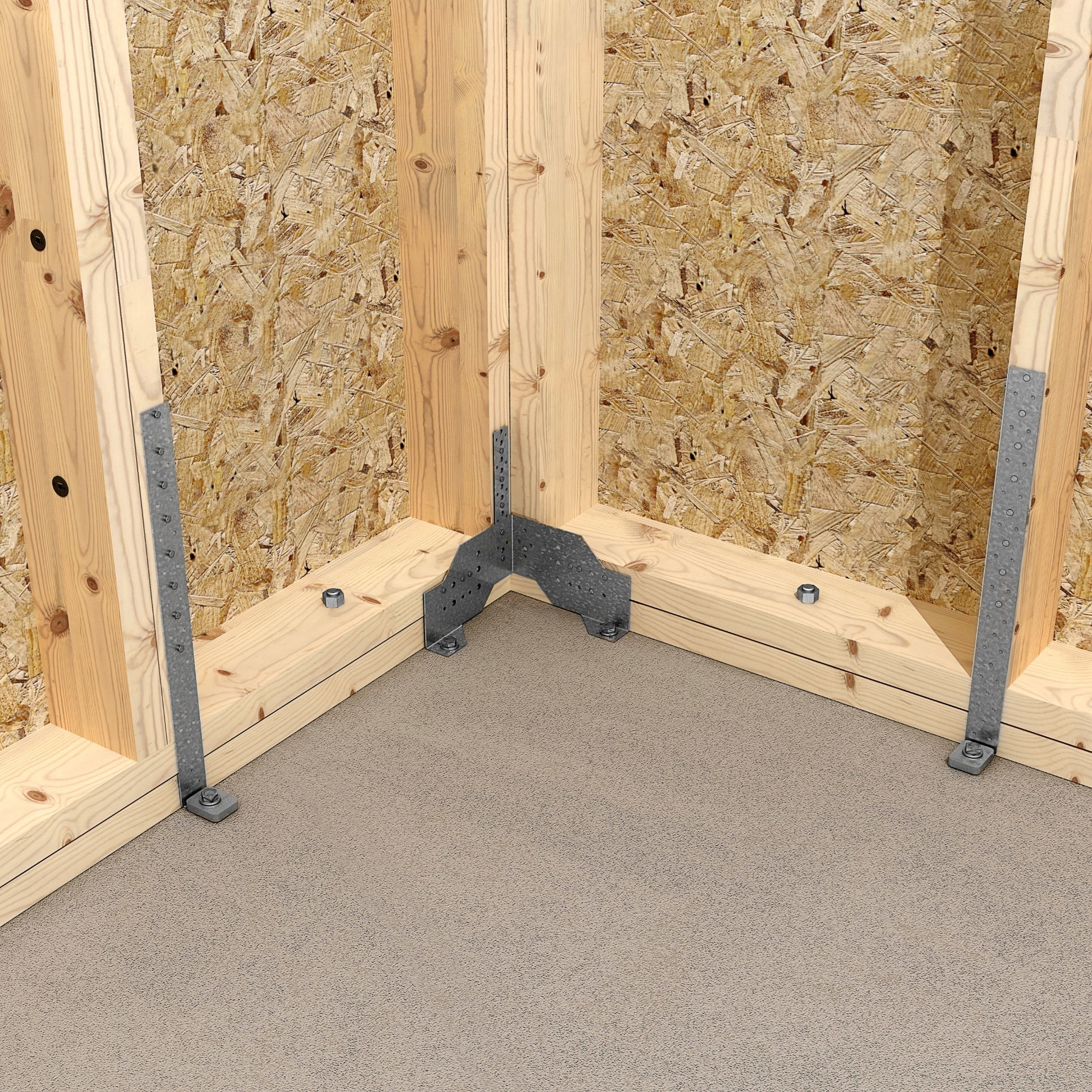

Los conectores de anclaje AH se pueden utilizar para anclar columnas de madera, muros de entramado prefabricados u otros elementos de madera.

Nota: Un elemento necesario de la conexión es una arandela gruesa US40/50/10, que protege el brazo corto contra la flexión, se vende por separado y está disponible en nuestras otras subastas.

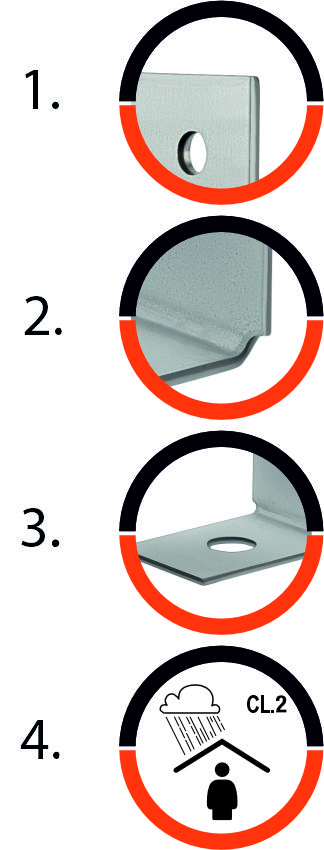

Beneficios

1. Montaje sencillo

El conector ha sido diseñado para ser intuitivo y rápido de instalar, lo que reduce significativamente el tiempo de trabajo. Las perforaciones colocadas adecuadamente facilitan la colocación precisa de clavos o tornillos.

2. Conexiones fuertes y duraderas

Gracias al uso de acero de alta calidad (acero S250GD) y al proceso de galvanizado en caliente Sendzimir, el conector garantiza una resistencia y durabilidad excepcionales de las conexiones en una variedad de estructuras de madera.

3. Alta capacidad de carga

El conector tiene excelentes parámetros de carga que han sido calculados estáticamente, lo que garantiza la seguridad y estabilidad de los elementos construidos, lo cual es crucial en estructuras portantes y arquitectura de jardines.

4.Clase de uso 2

Se caracteriza por una humedad del material correspondiente a una temperatura de 20 °C y una humedad relativa del aire circundante que supera el 85 % solo durante unas pocas semanas al año. (p. ej., cobertizos abiertos o áticos sin calefacción)

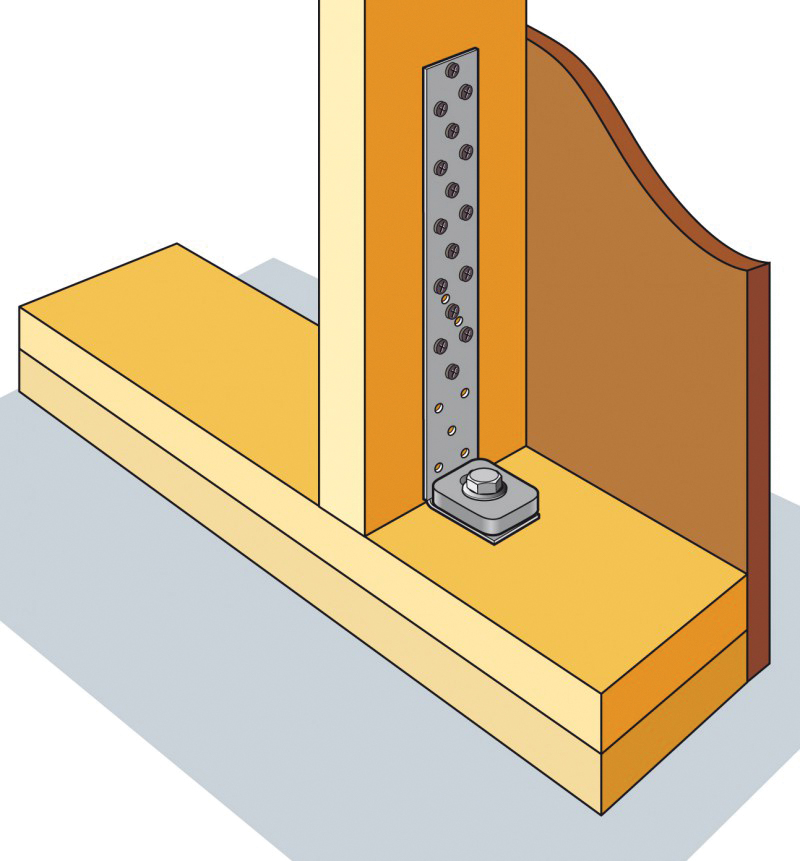

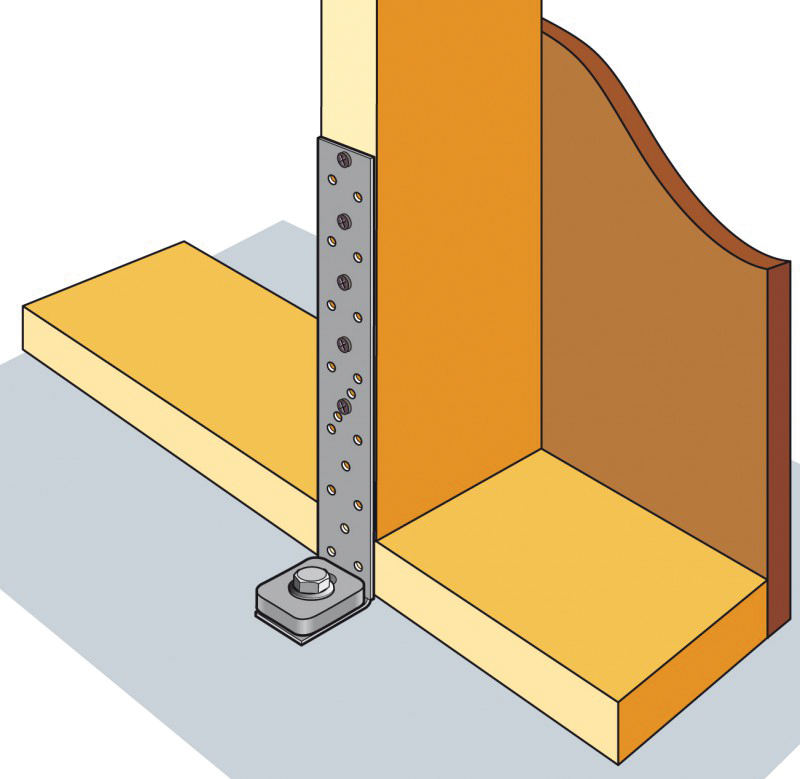

Aplicación y ensamblaje del método

Conexión:

Elemento primario: hormigón

Elemento secundario: madera estructural, muros de entramado prefabricados

Fijación:

• Fijación de la junta a la madera: usando clavos anillados CNA4.0 o, alternativamente, tornillos CSA5.0.
• Fijación de la junta al hormigón: Anclado mecánicamente (WA) o químicamente con anclajes Simpson Strong-Tie + arandela US.

Certificado

ETA-07/0285

Garantía de la más alta calidad. Esta norma especifica los requisitos y métodos de ensayo para los materiales, la geometría, la resistencia, la rigidez y la durabilidad (es decir, la protección contra la corrosión) de los elementos de fijación utilizados en estructuras de madera portantes.

Los productos que ofrecemos se caracterizan por la más alta calidad y pueden utilizarse de forma segura en la construcción. Hacemos todo lo posible para garantizar que los productos entregados a nuestros contratistas sean seguros y estén adaptados a tareas específicas.
