Descripción general

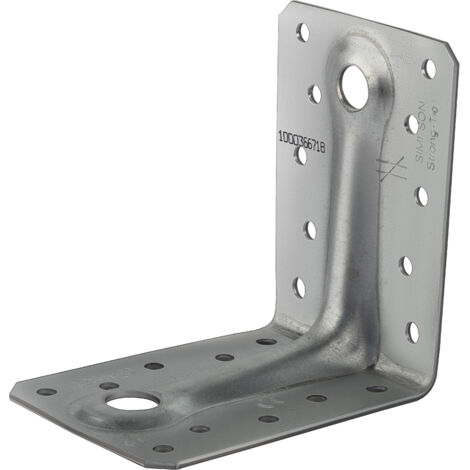

El ángulo mixto reforzado SIMPSON ABR9020 es un conector de carpintería diseñado para proporcionar uniones fuertes y duraderas entre elementos de madera y hormigón. Fabricado en acero galvanizado S250GD, este conector cuenta con nervaduras en relieve que aumentan su rigidez y capacidad de carga. Ideal para aplicaciones en estructuras de madera, este producto es fácil de instalar y ofrece una alta resistencia a fuerzas de corte y elevación.Especificaciones técnicas
- Modelo: ABR9020
- Dimensiones: 65 mm (A) x 88 mm (B) x 88 mm (C)
- Espesor: 2 mm
- Material: Acero galvanizado S250GD Z 275 g/m2 (20 µm)
- Perforaciones: Aile B: 10 x Ø5 mm, 1 x Ø11 mm; Aile C: 10 x Ø5 mm, 1 x Ø13 mm
Compatibilidad y accesorios
- Compatible con madera maciza, madera compuesta, madera laminada y hormigón.
- Se recomienda el uso de puntas de acero inoxidable y anclajes mecánicos o químicos según el tipo de soporte.
Instalación
Para instalar el ángulo, siga estos pasos:
- Acercar el elemento a fijar al soporte.
- Apuntar el elemento en la posición deseada.
- Fijar el conector utilizando los orificios adecuados, asegurándose de seguir las recomendaciones para el tipo de anclaje elegido.
Uso
Este conector es ideal para:
- Uniones de vigas con placas de pared o vigas anulares de hormigón.
- Fijación de elementos de madera al hormigón.
- Unión de postes de madera a vigas.
- Aplicaciones donde se requiera una alta capacidad portante.
Otra información
El conector cumple con la norma ETA-06/0106, que especifica los requisitos para materiales y uniones en estructuras de madera portantes, garantizando su calidad y seguridad en la construcción.
