Escalera para radiador de baño, blanca, 57 x 80 cm, 13 nervaduras, base de agua en forma de diamante.

Radiador de baño tipo escalera blanco de 57 x 80 cm con 13 nervaduras y fondo de agua en forma de diamante

♨️ Radiador de baño diamante blanco de 13 nervaduras 570 X 800

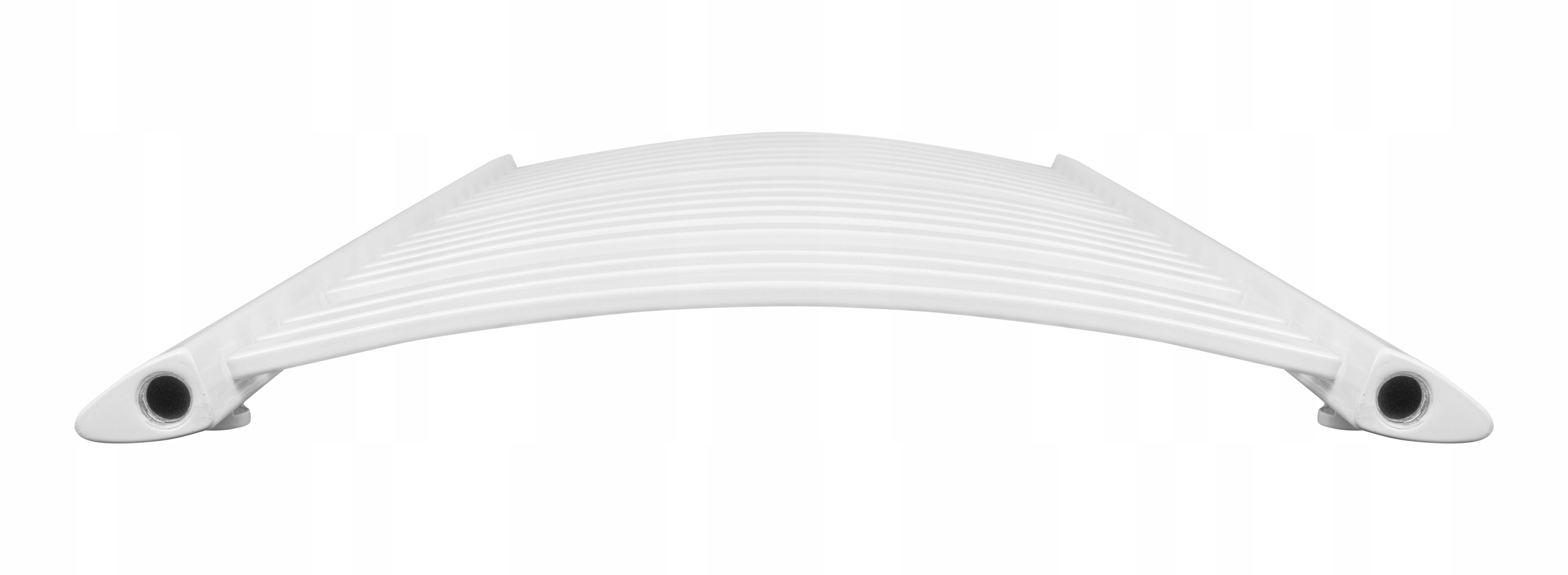

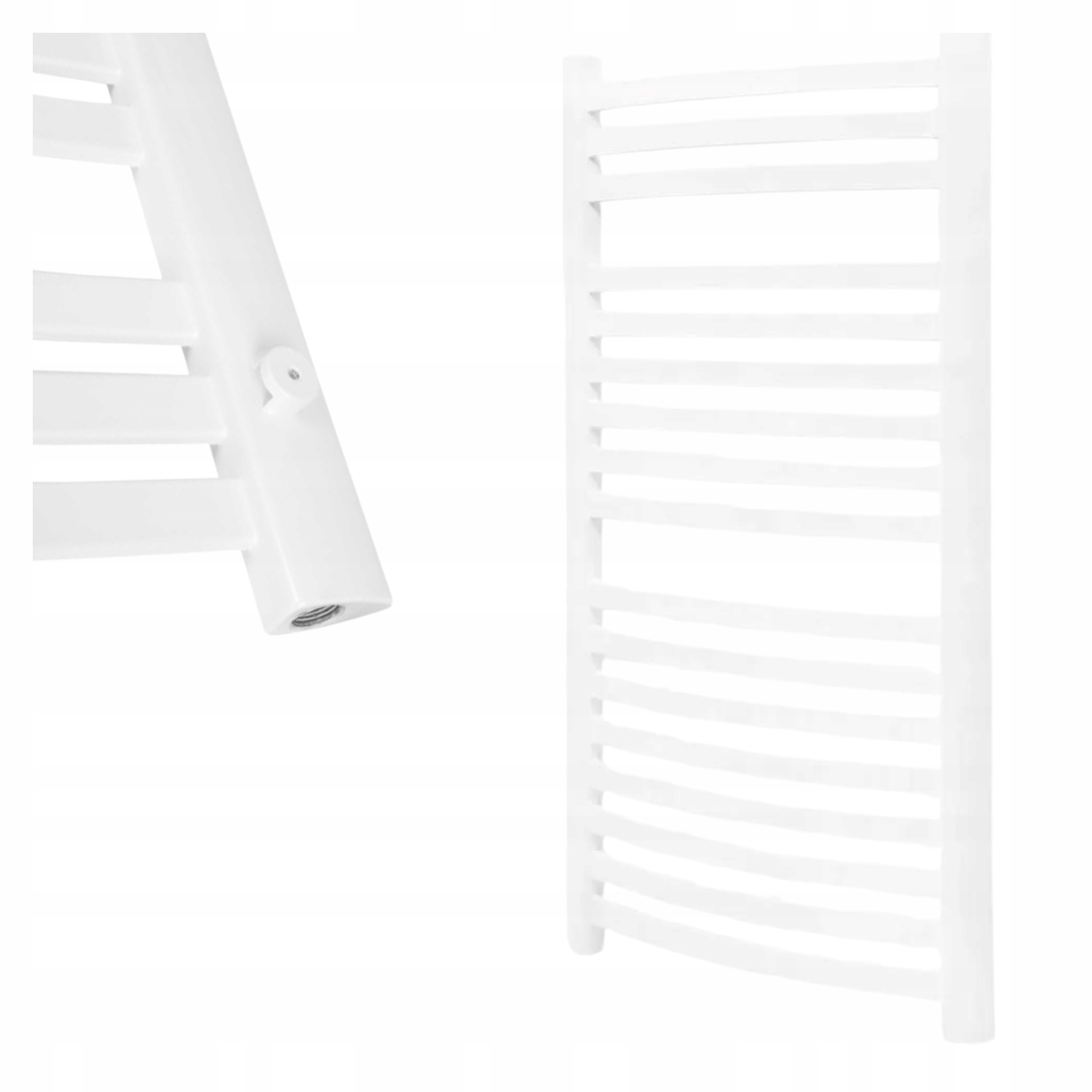

Radiador de baño diamante de la serie GR3 diseñado para instalaciones de calefacción central en redes de calefacción doméstica. Tiene alimentación inferior. El radiador consta de 2 colectores (perfiles verticales) con un perfil triangular que mide 56,4 x 34,6 mm y 13 peldaños (aletas) que miden 30 x 10 mm.

♨️ funcional y elegante

Los radiadores de baño TYP-GR3 son dispositivos de calefacción modernos que combinan funcionalidad con un estilo refinado. Gracias a sus líneas minimalistas y elegantes, son tanto una fuente de calor práctica como un complemento decorativo para cualquier baño. Fabricados con materiales de la más alta calidad, garantizan durabilidad y eficiencia de calefacción, asegurando comodidad de uso durante muchos años.

♨️ Ventajas clave

• Sin fugas a una presión 1,3 veces mayor que la presión máxima de trabajo: 2600 kPa
• Sin corrosión de las superficies externas después de 100 horas de prueba en condiciones húmedas
• Producto conforme a las directivas europeas
• Clasificación del producto en términos de reacción al fuego: clase A1
• Sistema de evaluación de la conformidad de productos de construcción 3
• Cumple con las normas: PN-EN 442-1:2015
• Certificado PZH

♨️ Calefacción POWER

• ΔT = 30°C:206 W

☝️ Esto significa que con una diferencia de temperatura entre el agua del radiador y la temperatura ambiente de 30 °C, el radiador tiene una potencia de 206 W.

• ΔT = 50 °C:390 W

☝️ Con una diferencia de 50 °C, la potencia del radiador aumenta a 390 W.

• ΔT = 60 °C:489 W

☝️ Con una diferencia de 60 °C, el radiador alcanza una potencia de 489 W.

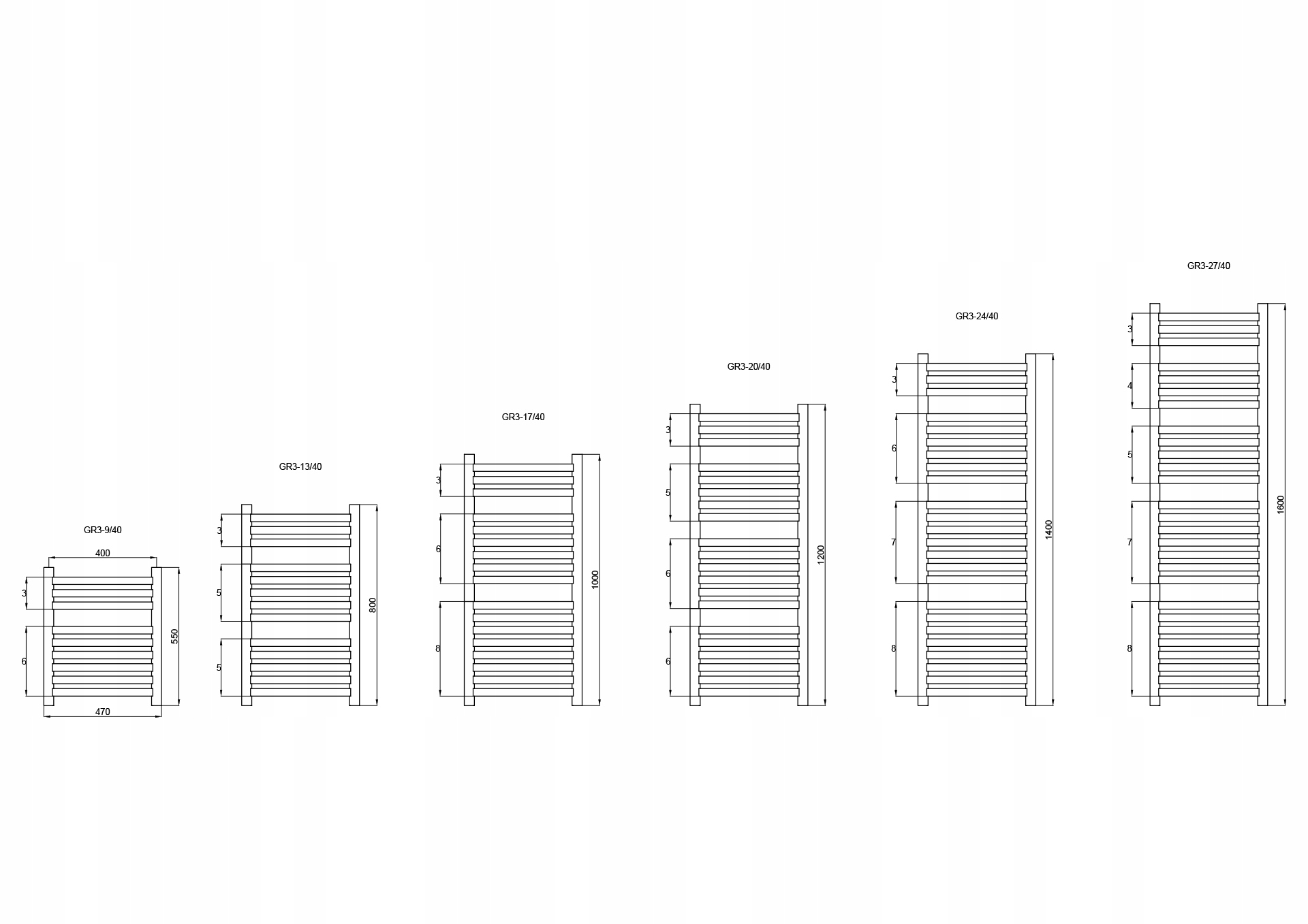

♨️ Especificaciones técnicas

▶️ Número de nervaduras: 13

↔️ [A] Ancho del radiador: 570 mm

↕️ [H] Altura del radiador: 800 mm

⬆️ [D] Profundidad del radiador: 103 - 110 mm

__________________

↔️ [C y B] Espaciado de conexión:500 mm

▶️ [E] Profundidad de conexión: 58 - 65 mm

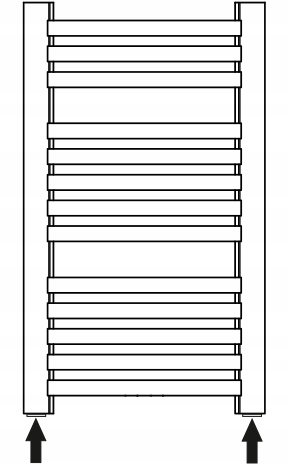

⤴️ Método de conexión: Inferior

ℹ️ Rosca de conexión:1/2 pulgada

__________________

▶️ Temperatura máxima de la superficie: 120°C

▶️ Máx. Presión de trabajo: 2 Mpa (20 bar)

▶️ Capacidad de agua: 3,11 l

♨️ montaje:

1️⃣

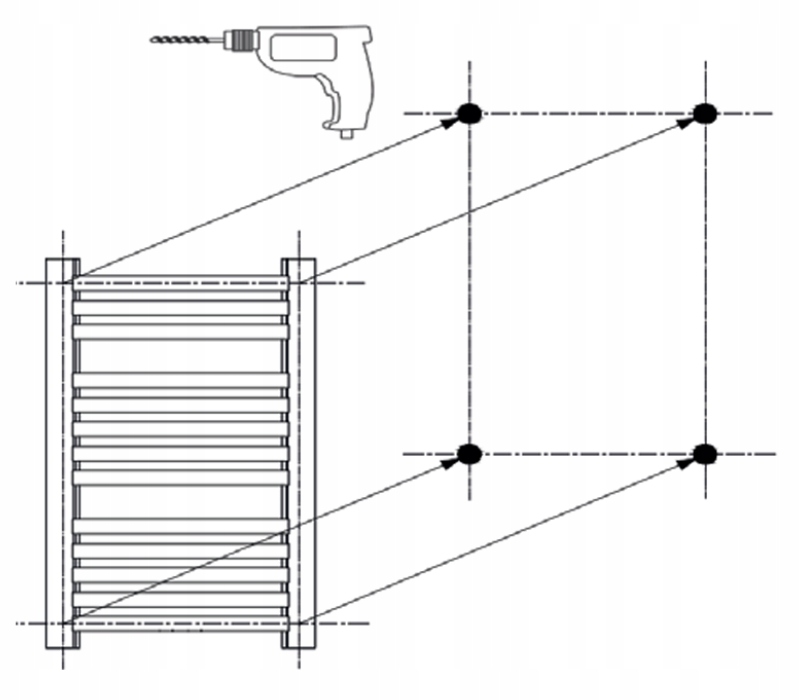

Marque los puntos apropiados en la pared según el espaciado de los soportes de montaje del radiador del baño y taladre los agujeros.

2️⃣

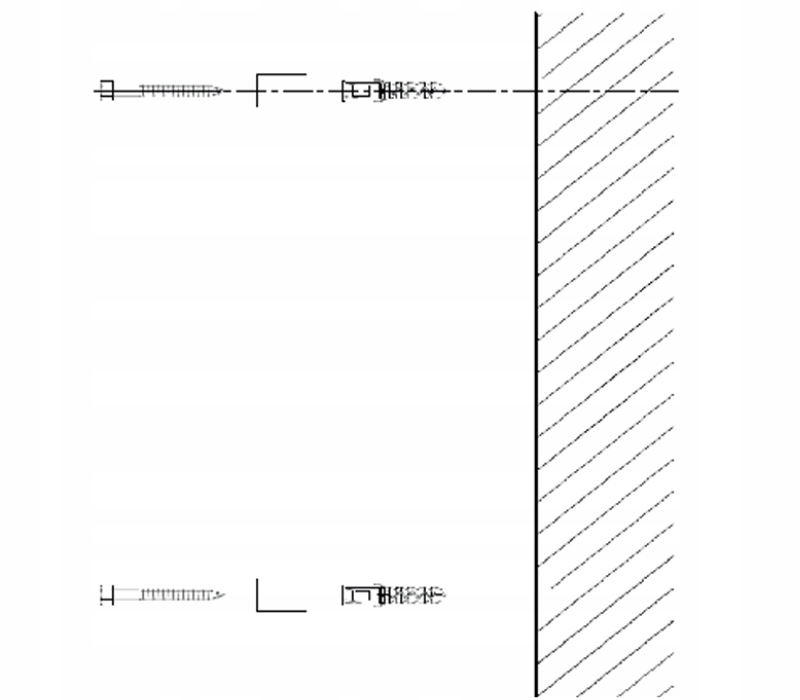

Monte el soporte utilizando pernos de expansión en los orificios.

2️⃣

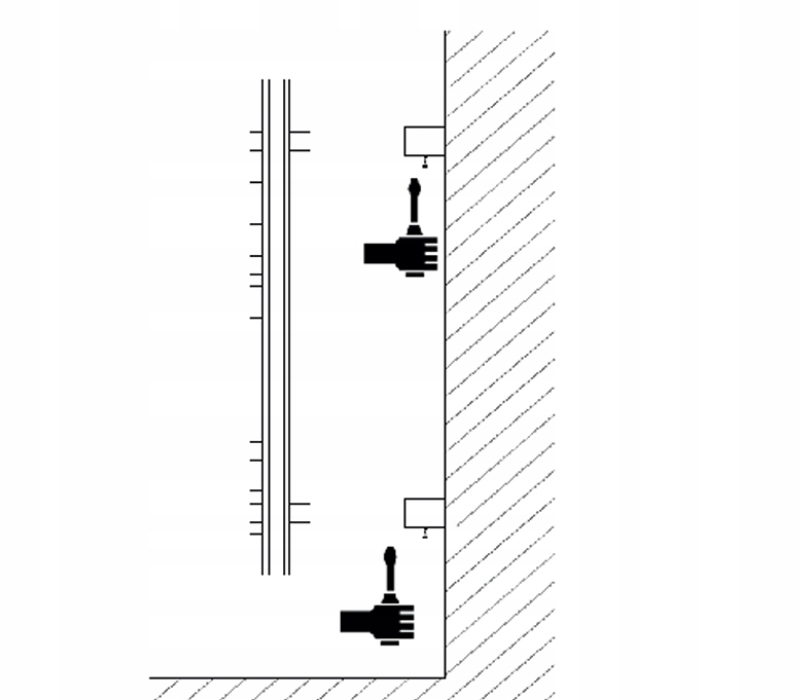

Monte la manija usando pernos de expansión en los orificios provistos.

4️⃣

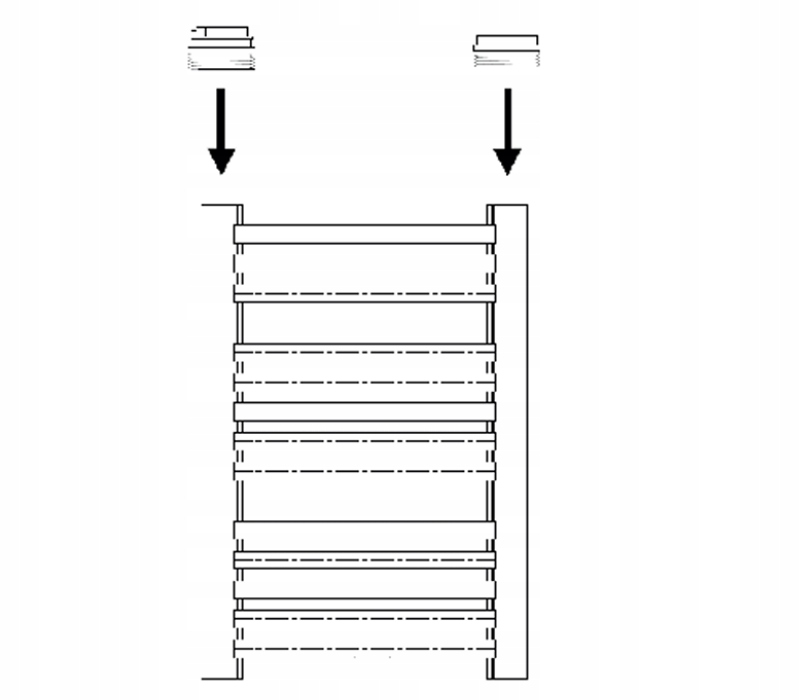

Después de completar correctamente los pasos anteriores, instale la ventilación y el tapón en la parte superior del radiador. Para el radiador GR3V, se deben instalar 2 tapones adicionales en la parte inferior de los perfiles laterales.

Instale las válvulas de suministro y cierre del radiador.
